Всегда используйте СОЖ при обработке жаропрочных и титановых сплавов Она способствует эвакуации стружки снижению температуры режущей кромки и предо

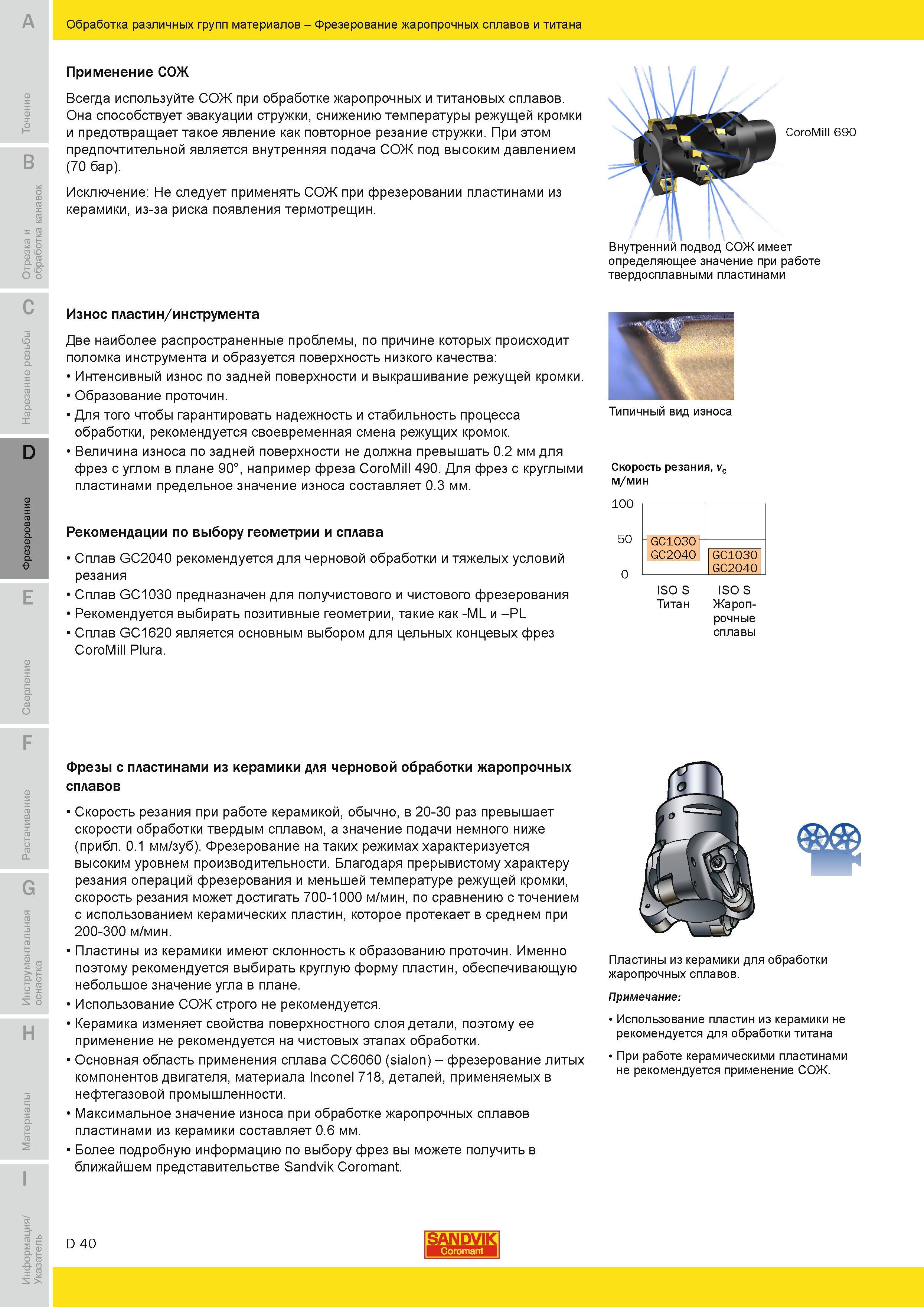

Всегда используйте СОЖ при обработке жаропрочных и титановых сплавов Она способствует эвакуации стружки снижению температуры режущей кромки и предотвращает такое явление как повторное резание стружки. При этом предпочтительной является внутренняя подача СОЖ под высоким давлением (70 бар). Исключение Не следует применять СОЖ при фрезеровании пластинами из керамики из-за риска появления термотрещин. CoroMill 690 Внутренний подвод СОЖ имеет определяющее значение при работе твердосплавными пластинами Износ пластин инструмента Две наиболее распространенные проблемы по причине которых происходит поломка инструмента и образуется поверхность низкого качества Интенсивный износ по задней поверхности и выкрашивание режущей кромки. Образование проточин. Для того чтобы гарантировать надежность и стабильность процесса обработки рекомендуется своевременная смена режущих кромок. Величина износа по задней поверхности не должна превышать 0.2 мм для фрез с углом в плане 90 например фреза CoroMill 490. Для фрез с круглыми пластинами предельное значение износа составляет 0.3 мм. Рекомендации по выбору геометрии и сплава Сплав GC2040 рекомендуется для черновой обработки и тяжелых условий резания Сплав GC1030 предназначен для получистового и чистового фрезерования Рекомендуется выбирать позитивные геометрии такие как -ML и -PL Сплав GC1620 является основным выбором для цельных концевых фрез CoroMill Plura. Типичный вид износа Скорость резания vc м/мин 100 50 GC1030 GC2040 ISO S Титан GC1030 GC2040 ISO S Жаропрочные сплавы 0 Фрезы с пластинами из керамики для черновой обработки жаропрочных сплавов Скорость резания при работе керамикой обычно в 20-30 раз превышает скорости обработки твердым сплавом а значение подачи немного ниже (прибл. 0.1 мм/зуб). Фрезерование на таких режимах характеризуется высоким уровнем производительности. Благодаря прерывистому характеру резания операций фрезерования и меньшей температуре режущей кромки скорость резания может достигать 700-1000 м/мин по сравнению с точением с использованием керамических пластин которое протекает в среднем при 200-300 м/мин. Пластины из керамики имеют склонность к образованию проточин. Именно поэтому рекомендуется выбирать круглую форму пластин обеспечивающую небольшое значение угла в плане. Использование СОЖ строго не рекомендуется. Керамика изменяет свойства поверхностного слоя детали поэтому ее применение не рекомендуется на чистовых этапах обработки. Основная область применения сплава CC6060 (sialon) - фрезерование литых компонентов двигателя материала Inconel 718 деталей применяемых в нефтегазовой промышленности. Максимальное значение износа при обработке жаропрочных сплавов пластинами из керамики составляет 0.6 мм. Более подробную информацию по выбору фрез вы можете получить в ближайшем представительстве Sandvik Coromant. Пластины из керамики для обработки жаропрочных сплавов. Примечание Использование пластин из керамики не рекомендуется для обработки титана При работе керамическими пластинами не рекомендуется применение СОЖ. D 40 SANDVIK Coromant Обработка различных групп материалов Фрезерование жаропрочных сплавов и титана Применение СОЖ
