Фрезерование алюминиевых сплавов Обрабатываемость алюминия зависит от процентного содержания кремния Si Наиболее распространенными являются доэвтек

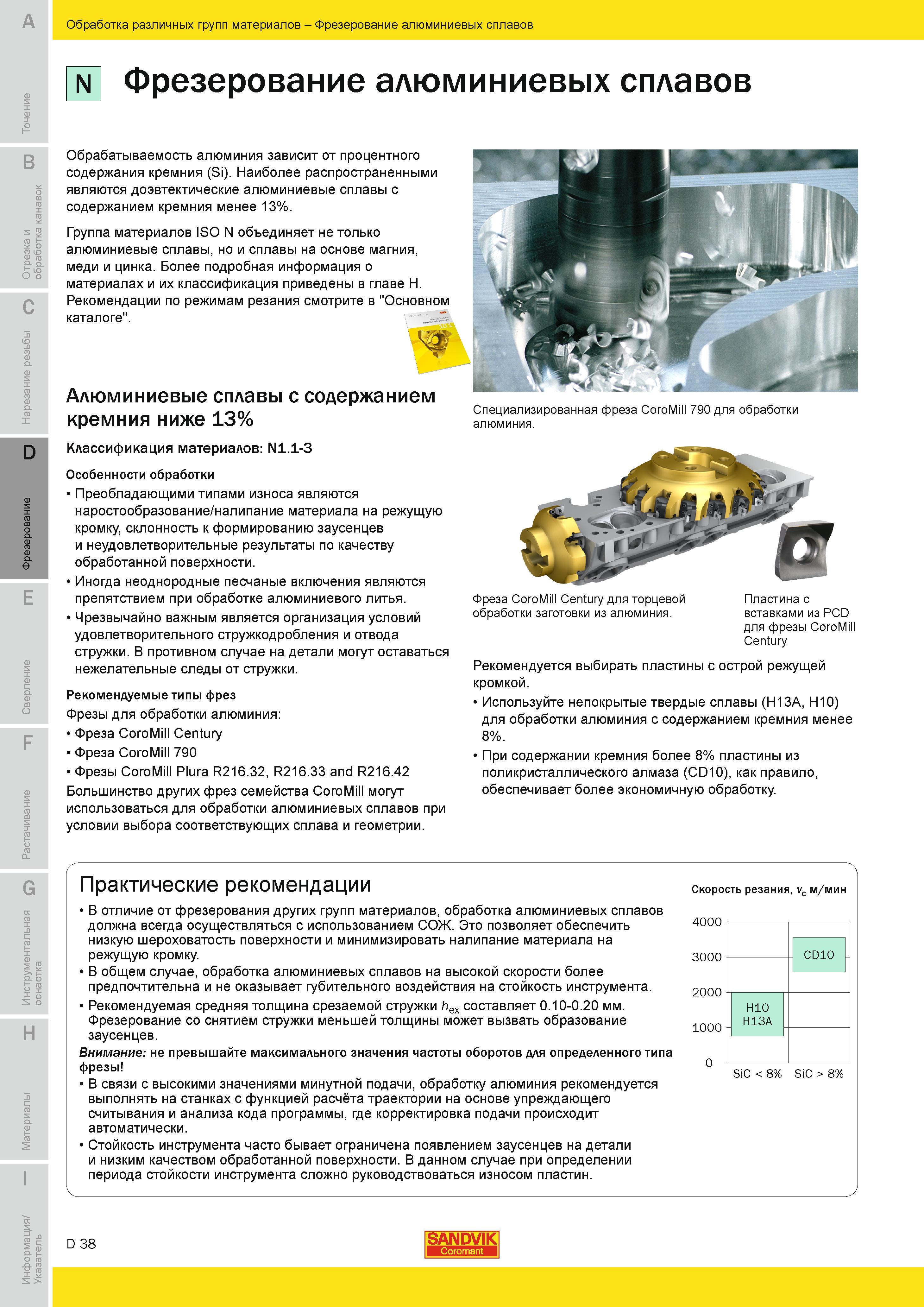

Фрезерование алюминиевых сплавов Обрабатываемость алюминия зависит от процентного содержания кремния Si Наиболее распространенными являются доэвтектические алюминиевые сплавы с содержанием кремния менее 13%. Группа материалов ISO N объединяет не только алюминиевые сплавы но и сплавы на основе магния меди и цинка. Более подробная информация о материалах и их классификация приведены в главе H. Рекомендации по режимам резания смотрите в "Основном каталоге". - Чр 1 Алюминиевые сплавы с содержанием кремния ниже 13% Классификация материалов N1.1-3 Особенности обработки Преобладающими типами износа являются наростообразование налипание материала на режущую кромку склонность к формированию заусенцев и неудовлетворительные результаты по качеству обработанной поверхности. Иногда неоднородные песчаные включения являются препятствием при обработке алюминиевого литья. Чрезвычайно важным является организация условий удовлетворительного стружкодробления и отвода стружки. В противном случае на детали могут оставаться нежелательные следы от стружки. Рекомендуемые типы фрез Фрезы для обработки алюминия Фреза CoroMill Century Фреза CoroMill 790 Фрезы CoroMill Plura R216.32 R216.33 and R216.42 Большинство других фрез семейства CoroMill могут использоваться для обработки алюминиевых сплавов при условии выбора соответствующих сплава и геометрии. Специализированная фреза CoroMill 790 для обработки алюминия. Фреза CoroMill Century для торцевой обработки заготовки из алюминия. Пластина с вставками из PCD для фрезы CoroMill Century Рекомендуется выбирать пластины с острой режущей кромкой. Используйте непокрытые твердые сплавы (H13A H10) для обработки алюминия с содержанием кремния менее 8%. При содержании кремния более 8% пластины из поликристаллического алмаза (CD10) как правило обеспечивает более экономичную обработку. Практические рекомендации В отличие от фрезерования других групп материалов обработка алюминиевых сплавов должна всегда осуществляться с использованием СОЖ. Это позволяет обеспечить низкую шероховатость поверхности и минимизировать налипание материала на режущую кромку. В общем случае обработка алюминиевых сплавов на высокой скорости более предпочтительна и не оказывает губительного воздействия на стойкость инструмента. Рекомендуемая средняя толщина срезаемой стружки hex составляет 0.10-0.20 мм. Фрезерование снятием стружки меньшей толщины может вызвать образование заусенцев. Внимание не превышайте максимального значения частоты оборотов для определенного типа фрезы В связи с высокими значениями минутной подачи обработку алюминия рекомендуется выполнять на станках с функцией расчёта траектории на основе упреждающего считывания и анализа кода программы где корректировка подачи происходит автоматически. Стойкость инструмента часто бывает ограничена появлением заусенцев на детали и низким качеством обработанной поверхности. В данном случае при определении периода стойкости инструмента сложно руководствоваться износом пластин. Скорость резания vc м/мин 4000 3000 2000 1000 CD10 H10 H13A SiC 8% SiC 8% 0 D 38 SANDVIK Coromant Обработка различных групп материалов Фрезерование алюминиевых сплавов N
