При обработки по трем осям система ЧПУ выполняет 3D-коррекцию, если NC-программа была выдана с нормалями к поверхности Коррекция на радиус RL/RR и

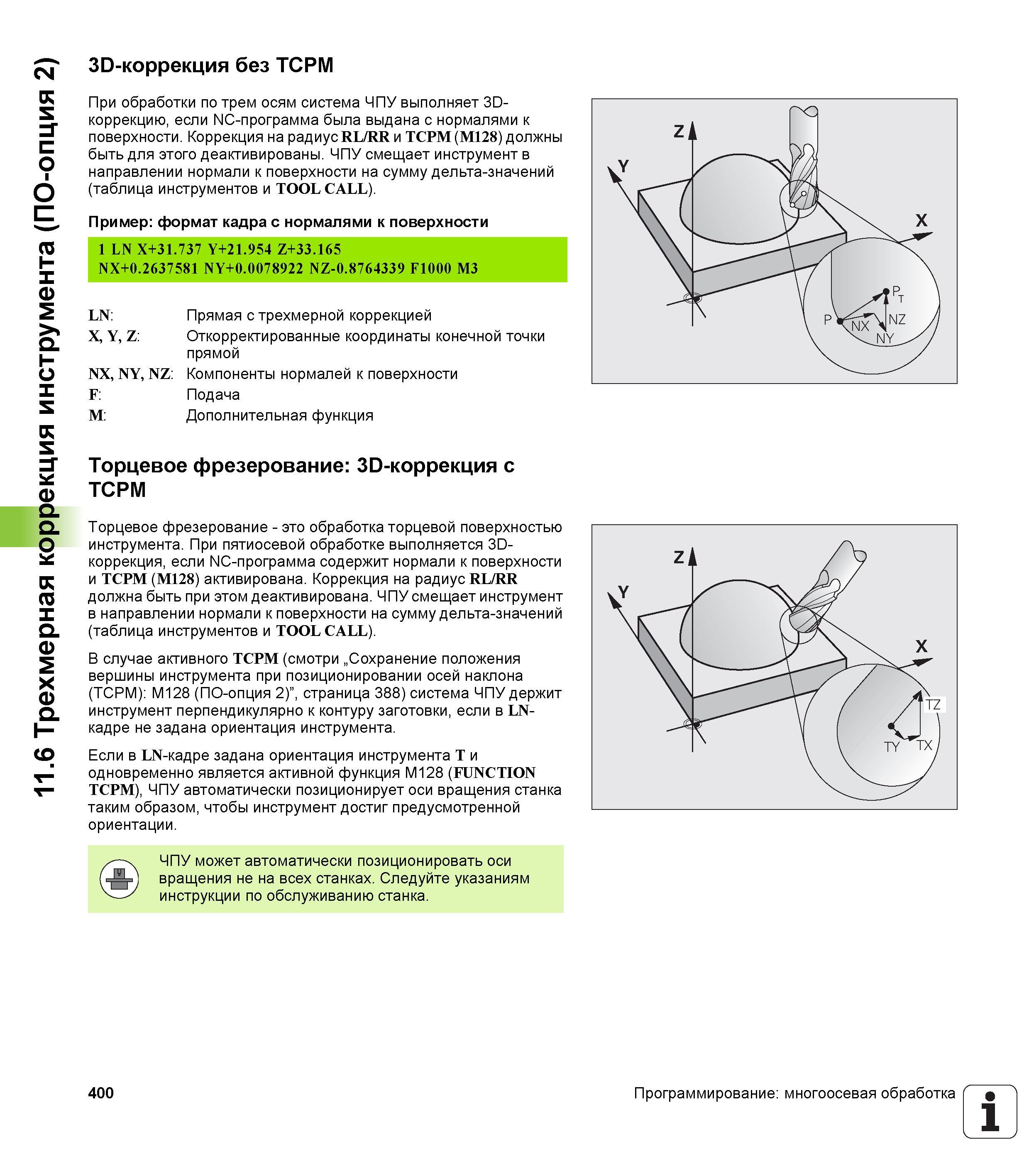

При обработки по трем осям система ЧПУ выполняет 3D-коррекцию, если NC-программа была выдана с нормалями к поверхности. Коррекция на радиус RL/RR и TCPM (M128) должны быть для этого деактивированы. ЧПУ смещает инструмент в направлении нормали к поверхности на сумму дельта-значений (таблица инструментов и TOOL CALL). Пример формат кадра с нормалями к поверхности 1 LN X+31.737 Y+21.954 Z+33.165 NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3 LN Прямая с трехмерной коррекцией X, Y, Z Откорректированные координаты конечной точки прямой NX, NY, NZ Компоненты нормалей к поверхности F Подача M Дополнительная функция Торцевое фрезерование 3D-коррекция с TCPM Т орцевое фрезерование - это обработка торцевой поверхностью инструмента. При пятиосевой обработке выполняется 3D-коррекция, если NC-программа содержит нормали к поверхности и TCPM (M128) активирована. Коррекция на радиус RL/RR должна быть при этом деактивирована. ЧПУ смещает инструмент в направлении нормали к поверхности на сумму дельта-значений (таблица инструментов и TOOL CALL). В случае активного TCPM (смотри „Сохранение положения вершины инструмента при позиционировании осей наклона (tCpM) M128 (ПО-опция 2)”, страница 388) система ЧПУ держит инструмент перпендикулярно к контуру заготовки, если в LN-кадре не задана ориентация инструмента. Если в LN-кадре задана ориентация инструмента T и одновременно является активной функция M128 (FUNCTION TCPM), ЧПУ автоматически позиционирует оси вращения станка таким образом, чтобы инструмент достиг предусмотренной ориентации. ЧПУ может автоматически позиционировать оси вращения не на всех станках. Следуйте указаниям инструкции по обслуживанию станка. 400 Программирование многоосевая обработка 1 11.6 Трехмерная коррекция инструмента (ПО-опция 2) 3D-коррекция без TCPM
