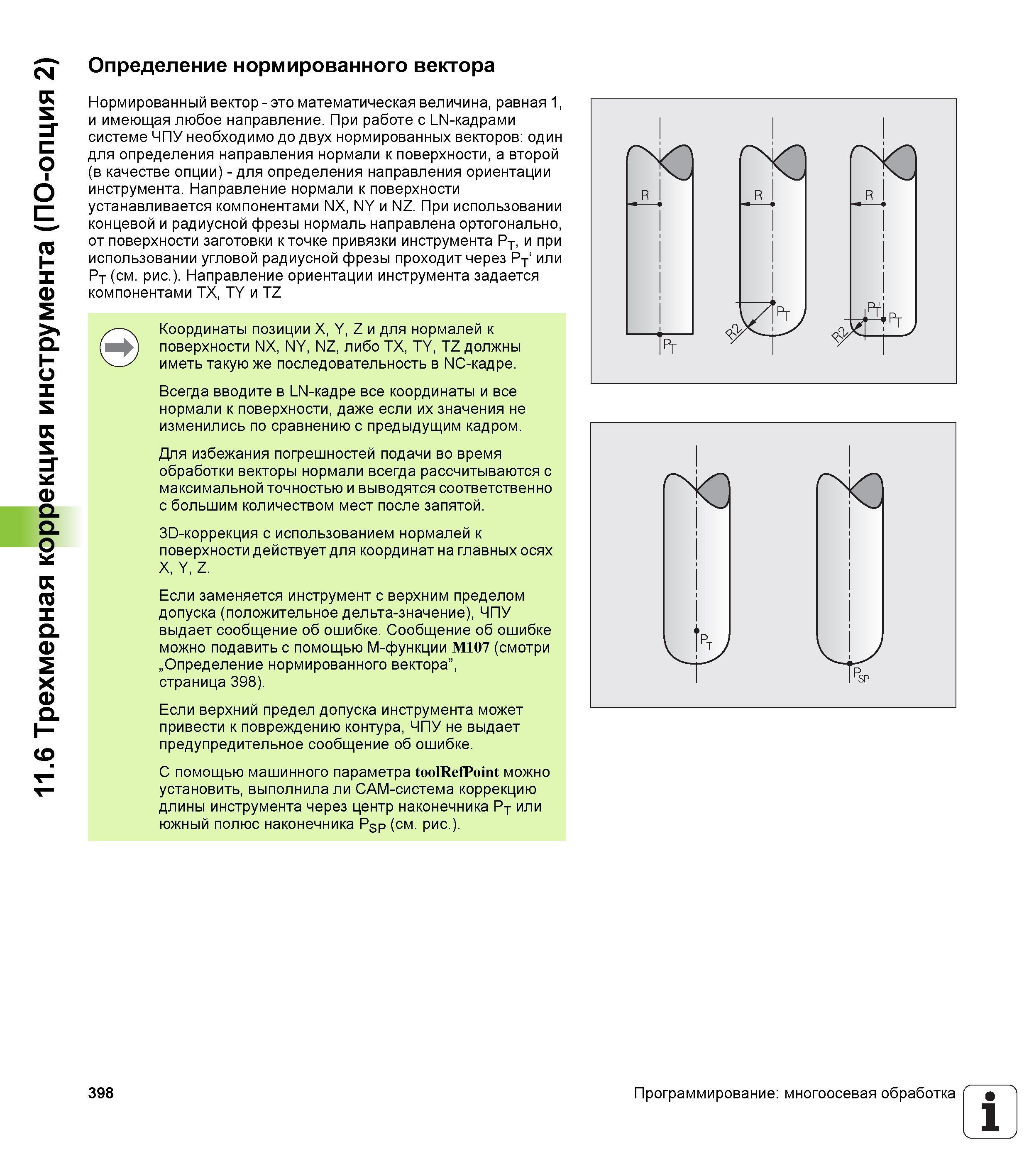

Нормированный вектор - это математическая величина, равная 1, и имеющая любое направление. При работе с LN-кадрами системе ЧПУ необходимо до двух нормированных векторов один для определения направления нормали к поверхности, а второй (в качестве опции) - для определения направления ориентации инструмента. Направление нормали к поверхности устанавливается компонентами NX, NY и NZ. При использовании концевой и радиусной фрезы нормаль направлена ортогонально, от поверхности заготовки к точке привязки инструмента Pt, и при использовании угловой радиусной фрезы проходит через Pt' или Pt (см. рис.). Направление ориентации инструмента задается компонентами TX, TY и TZ Координаты позиции X, Y, Z и для нормалей к поверхности NX, Ny, NZ, либо Tx, TY, TZ должны иметь такую же последовательность в NC-кадре. Всегда вводите в LN-кадре все координаты и все нормали к поверхности, даже если их значения не изменились по сравнению с предыдущим кадром. Для избежания погрешностей подачи во время обработки векторы нормали всегда рассчитываются с максимальной точностью и выводятся соответственно с большим количеством мест после запятой. 30-коррекция с использованием нормалей к поверхности действует для координат на главных осях X, Y, Z. Если заменяется инструмент с верхним пределом допуска (положительное дельта-значение), ЧПУ выдает сообщение об ошибке. Сообщение об ошибке можно подавить с помощью M-функции M107 (смотри „Определение нормированного вектора”, страница 398). Если верхний предел допуска инструмента может привести к повреждению контура, ЧПу не выдает предупредительное сообщение об ошибке. С помощью машинного параметра toolRefPoint можно установить, выполнила ли CAM-система коррекцию длины инструмента через центр наконечника Pt или южный полюс наконечника PSp (см. рис.). 398 Программирование многоосевая обработка 1 11.6 Трехмерная коррекция инструмента (ПО-опция 2) Определение нормированного вектора
