Если используются инструменты, размеры которых отличаются от размеров первоначально предусмотренных инструментов, следует ввести разность длин и ра

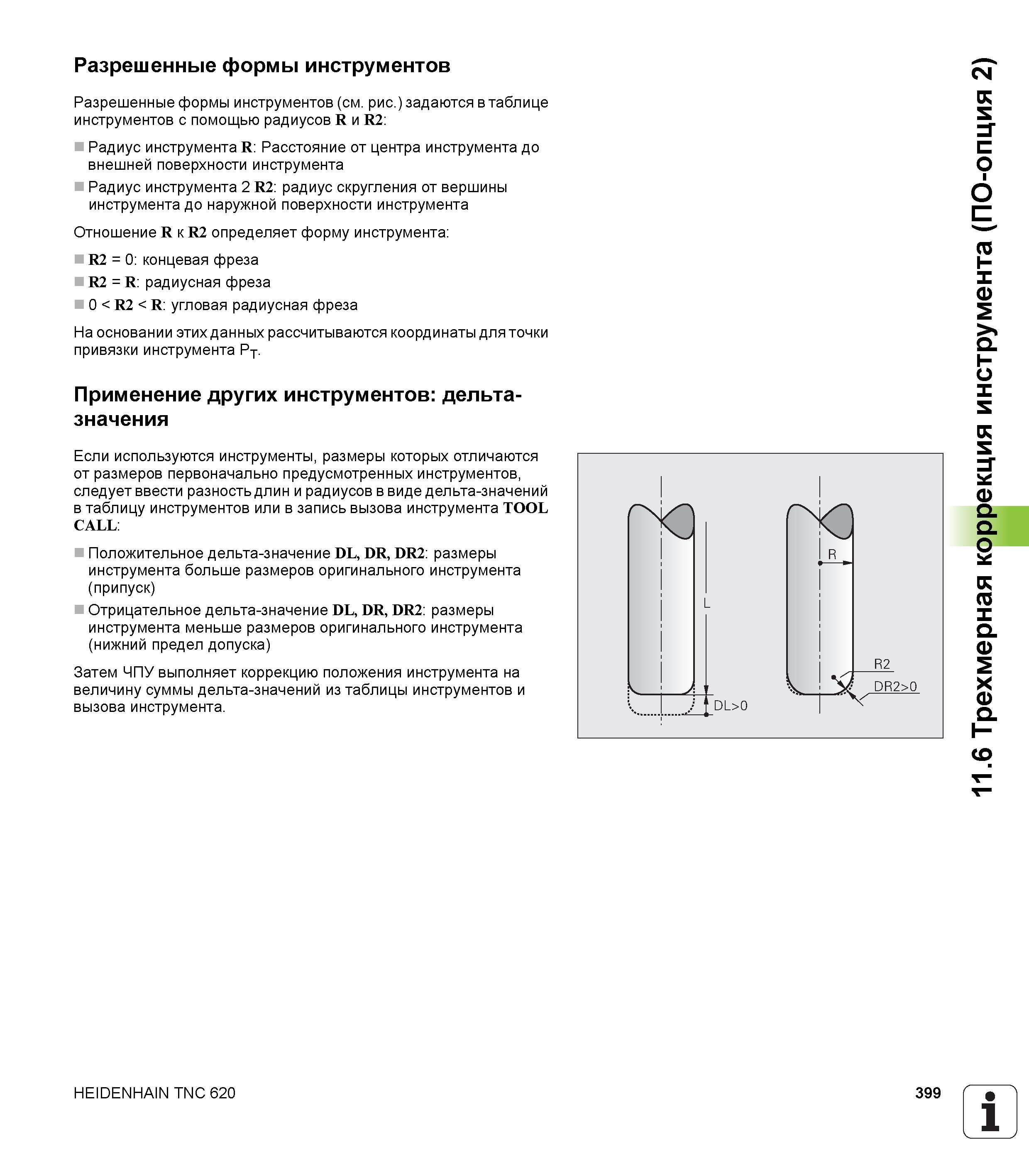

Если используются инструменты, размеры которых отличаются от размеров первоначально предусмотренных инструментов, следует ввести разность длин и радиусов в виде дельта-значений в таблицу инструментов или в запись вызова инструмента TOOL CALL Положительное дельта-значение DL, DR, DR2 размеры инструмента больше размеров оригинального инструмента (припуск) Отрицательное дельта-значение DL, DR, DR2 размеры инструмента меньше размеров оригинального инструмента (нижний предел допуска) Затем ЧПУ выполняет коррекцию положения инструмента на величину суммы дельта-значений из таблицы инструментов и вызова инструмента. 1 L rh R i i Hhf J;_DL>0 Ця, HEIDENHAIN TNC 620 399 1 11.6 Трехмерная коррекция инструмента (ПО-опция 2) Разрешенные формы инструментов Разрешенные формы инструментов (см. рис.) задаются в таблице инструментов с помощью радиусов R и R2 Радиус инструмента R Расстояние от центра инструмента до внешней поверхности инструмента Радиус инструмента 2 R2 радиус скругления от вершины инструмента до наружной поверхности инструмента Отношение R к R2 определяет форму инструмента R2 = 0 концевая фреза R2 = R радиусная фреза 0 < R2 < R угловая радиусная фреза На основании этих данных рассчитываются координаты для точки привязки инструмента Pt. Применение других инструментов дельтазначения
