При использовании станков, оси вращения которых допускают наличие только ограниченной области перемещения, во время автоматического позиционировани

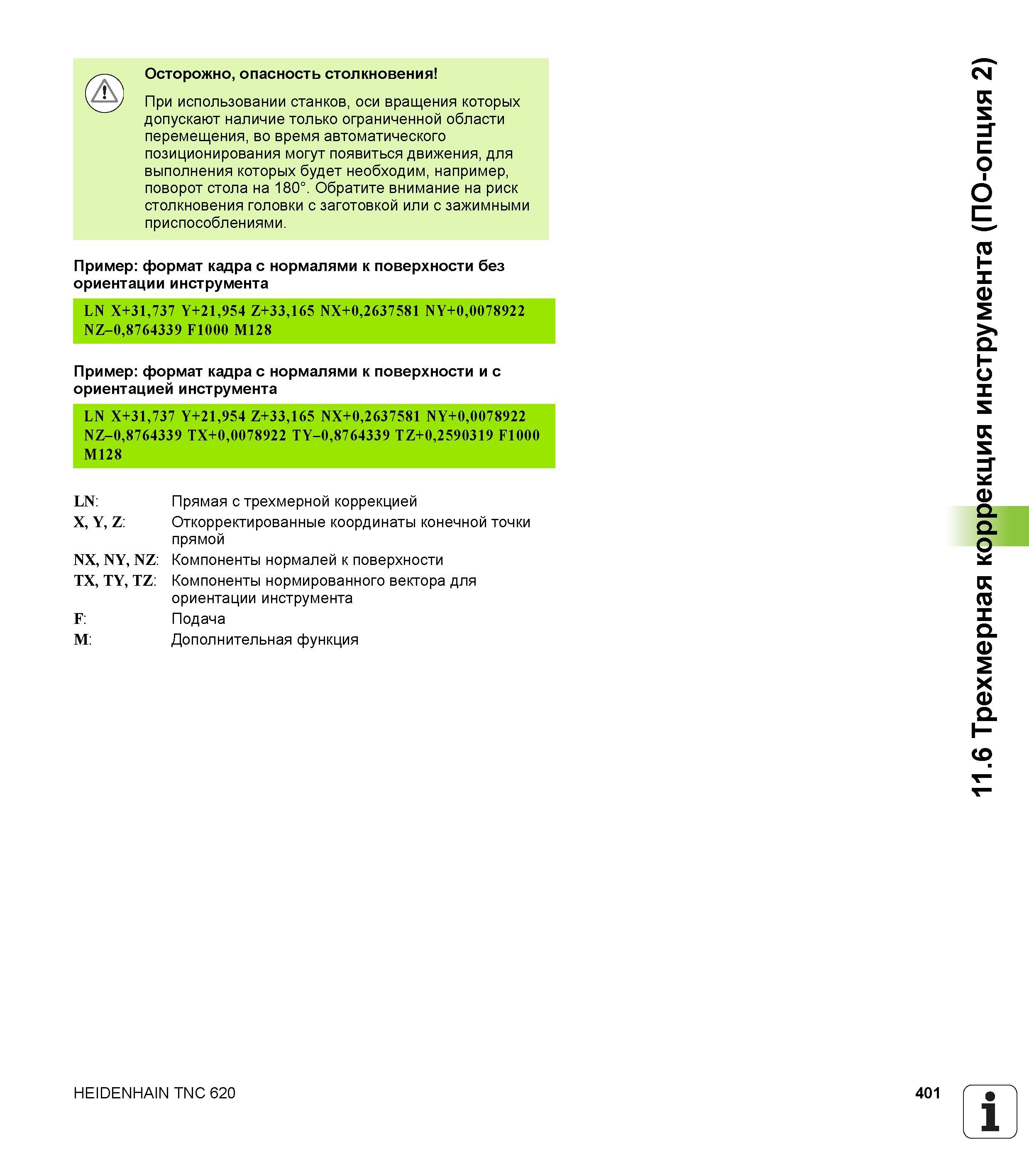

При использовании станков, оси вращения которых допускают наличие только ограниченной области перемещения, во время автоматического позиционирования могут появиться движения, для выполнения которых будет необходим, например, поворот стола на 180°. Обратите внимание на риск столкновения головки с заготовкой или с зажимными приспособлениями. Пример формат кадра с нормалями к поверхности без ориентации инструмента LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ-0,8764339 F1000 M128 Пример формат кадра с нормалями к поверхности и с ориентацией инструмента LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ-0,8764339 TX+0,0078922 TY-0,8764339 TZ+0,2590319 F1000 M128 LN Прямая с трехмерной коррекцией X, Y, Z Откорректированные координаты конечной точки прямой NX, NY, NZ Компоненты нормалей к поверхности TX, TY, TZ Компоненты нормированного вектора для ориентации инструмента F Подача M Дополнительная функция HEIDENHAIN TNC 620 401 1 11.6 Трехмерная коррекция инструмента (ПО-опция 2) Осторожно, опасность столкновения
