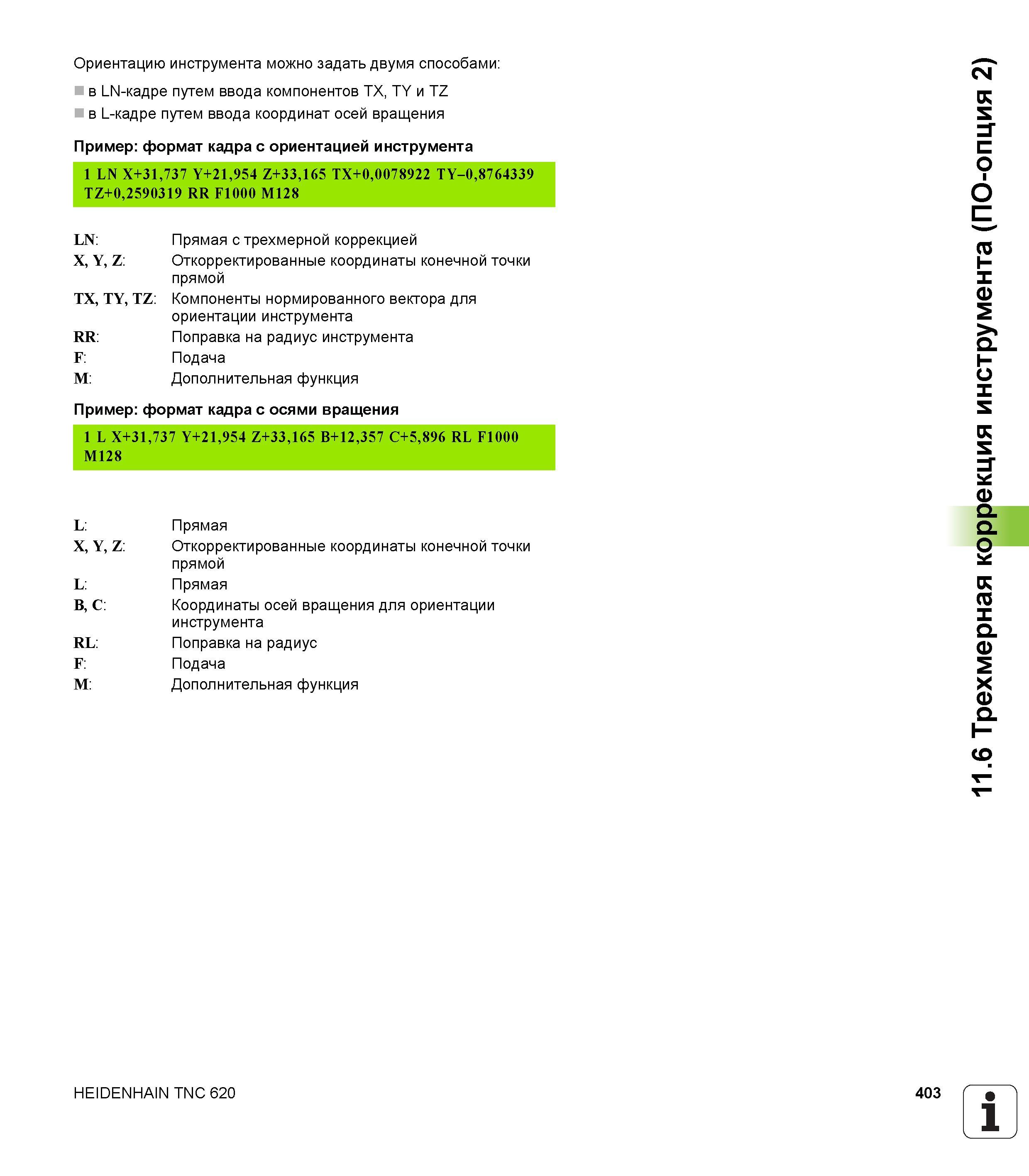

Ориентацию инструмента можно задать двумя способами в LN-кадре путем ввода компонентов TX, TY и TZ в L-кадре путем ввода координат осей вращения Пр

Ориентацию инструмента можно задать двумя способами в LN-кадре путем ввода компонентов TX, TY и TZ в L-кадре путем ввода координат осей вращения Пример формат кадра с ориентацией инструмента 1 LN X+31,737 Y+21,954 Z+33,165 TX+0,0078922 TY-0,8764339 TZ+0,2590319 RR F1000 M128 LN Прямая с трехмерной коррекцией X, Y, Z Откорректированные координаты конечной точки прямой TX, TY, TZ Компоненты нормированного вектора для ориентации инструмента RR Поправка на радиус инструмента F Подача M Дополнительная функция Пример формат кадра с осями вращения 1 L X+31,737 Y+21,954 Z+33,165 B+12,357 C+5,896 RL F1000 M128 L Прямая X, Y, Z Откорректированные координаты конечной точки прямой L Прямая B, C Координаты осей вращения для ориентации инструмента RL Поправка на радиус F Подача M Дополнительная функция HEIDENHAIN TNC 620 403 1 11.6 Трехмерная коррекция инструмента (ПО-опция 2)
