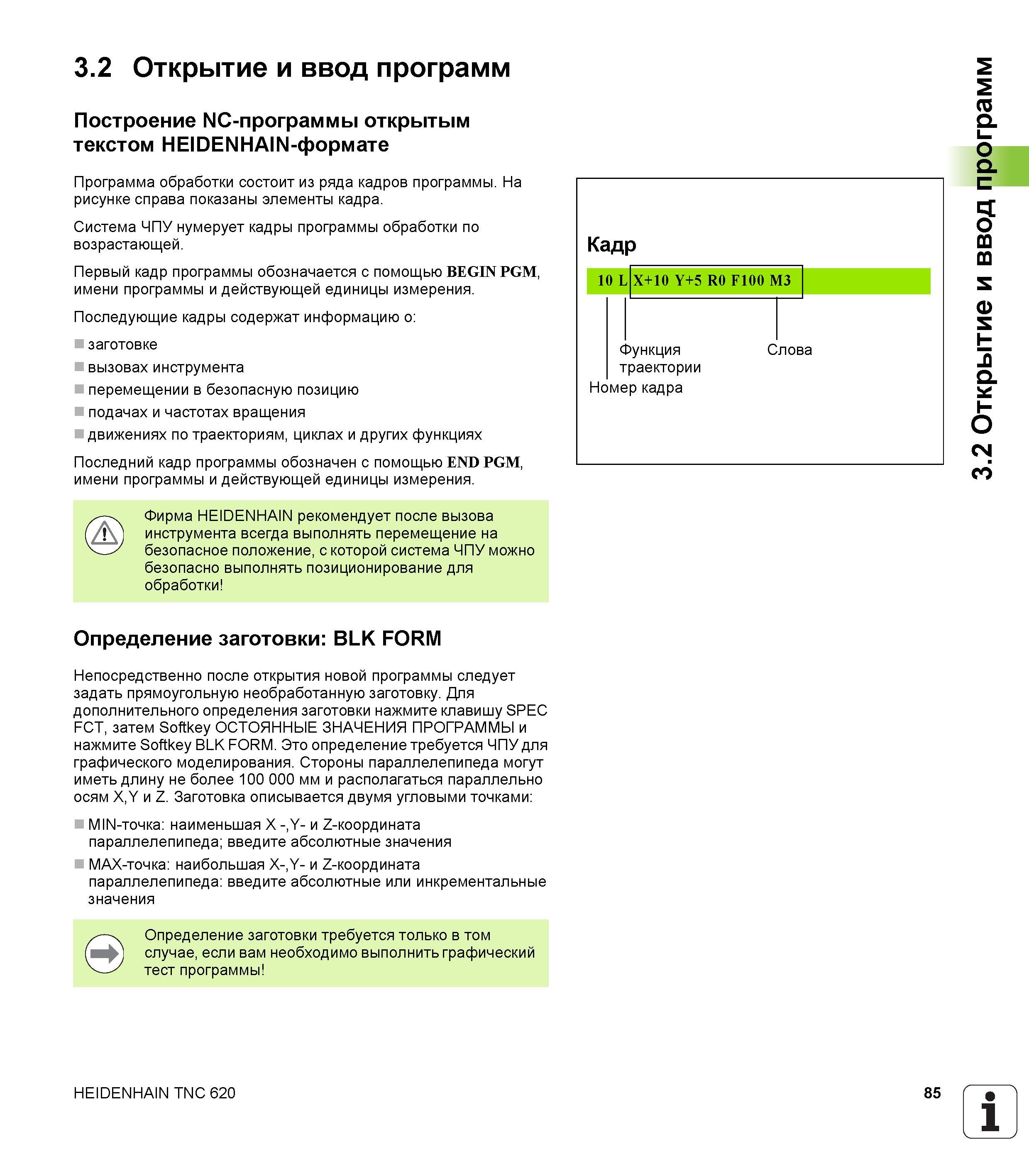

Построение NC-программы открытым текстом в HEIDENHAIN-формате Управляющая программа мехобработки состоит из ряда кадров На рисунке справа показаны элементы кадра. Система ЧПУ нумерует кадры программы обработки по возрастающей. Первый кадр программы обозначается с помощью BEGIN PGM, имени программы и действующей единицы измерения. Последующие кадры содержат информацию о заготовке вызовах инструмента перемещении в безопасную позицию подачах и частотах вращения движениях по траекториям, циклах и других функциях Последний кадр программы обозначен с помощью END PGM, имени программы и действующей единицы измерения. Кадр 10 L X+10 Y+5 R0 F100 M3 Функция Слова траектории Номер кадра Фирма HEIDENHAIN рекомендует после вызова инструмента всегда выполнять перемещение на безопасное положение, с которой система ЧПУ можно безопасно выполнять позиционирование для обработки Определение заготовки BLK FORM Непосредственно после открытия новой программы следует задать прямоугольную необработанную заготовку. Для дополнительного определения заготовки нажмите клавишу SPEC FCT, затем Softkey ОСТОЯННЫЕ ЗНАЧЕНИЯ ПРОГРАММЫ и нажмите Softkey BLK FORM. Это определение требуется ЧПУ для графического моделирования. Стороны параллелепипеда могут иметь длину не более 100 000 мм и располагаться параллельно осям X,Y и Z. Заготовка описывается двумя угловыми точками MIN-точка наименьшая X -,Y- и Z-координата параллелепипеда; введите абсолютные значения MAX-точка наибольшая X-,Y- и Z-координата параллелепипеда введите абсолютные или инкрементальные значения Определение заготовки требуется только в том случае, если вам необходимо выполнить графический тест программы HEIDENHAIN TNC 620 85 1 3.2 Открытие и ввод программ 3.2 Открытие и ввод программ
