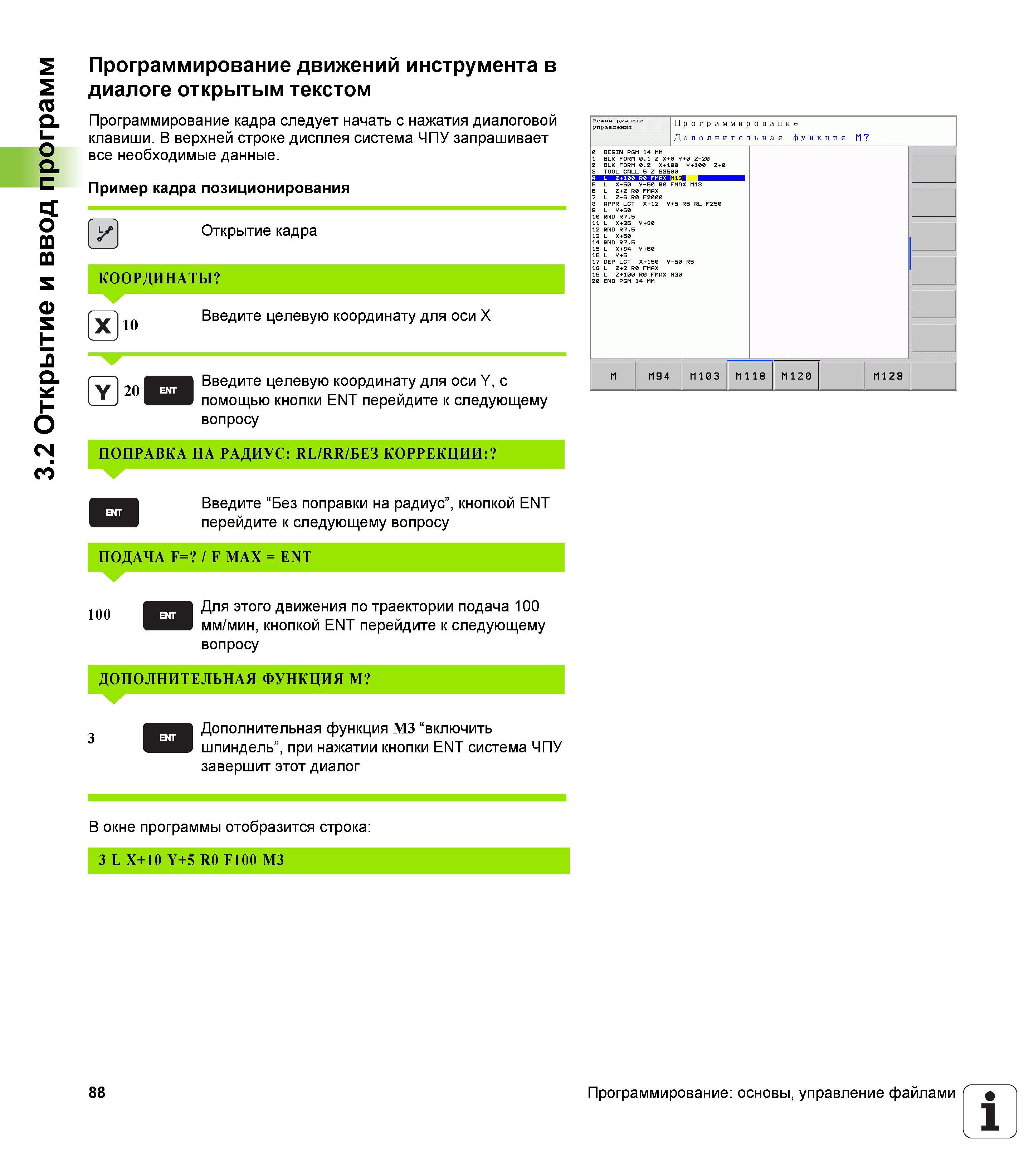

Программирование кадра следует начать с нажатия диалоговой клавиши. В верхней строке дисплея система CNC Heidenhain TNC 620 запрашивает все необходимые данные. Пример кадра позиционирования У Открытие кадра КООРДИНАТЫ X г 10 Введите целевую координату для оси X f Введите целевую координату для оси Y, с помощью кнопки ENT перейдите к следующему вопросу Y 20 ПОПРАВКА НА РАДИУС RL/RR/БЕЗ КОРРЕКЦИИ г ENT ВшиВа Введите “Без поправки на радиус”, кнопкой ENT перейдите к следующему вопросу ПОДАЧА F= / F MAX = ENT г Для этого движения по траектории подача 100 мм/мин, кнопкой ENT перейдите к следующему вопросу 100 ENT ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M Г Дополнительная функция M3 “включить шпиндель”, при нажатии кнопки ENT система ЧПУ завершит этот диалог 3 ENT В окне программы отобразится строка 3 L X+10 Y+5 R0 F100 M3 88 Программирование основы, управление файлами 1 3.2 Открытие и ввод программ Программирование движений инструмента в диалоге открытым текстом
