Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 TNC 620 Программирование открытым текстом (Всего 575 стр.) |
|||||
Система ЧПУ Heidenhain TNC 620 формирует номера кадров, а также BEGIN- и END-кадры автоматически Если вы не хотите программировать определение заго87 Руководство HEIDENHAIN 2012 TNC 620 Программирование открытым текстом систем ЧПУ Стр.87 |
|||||

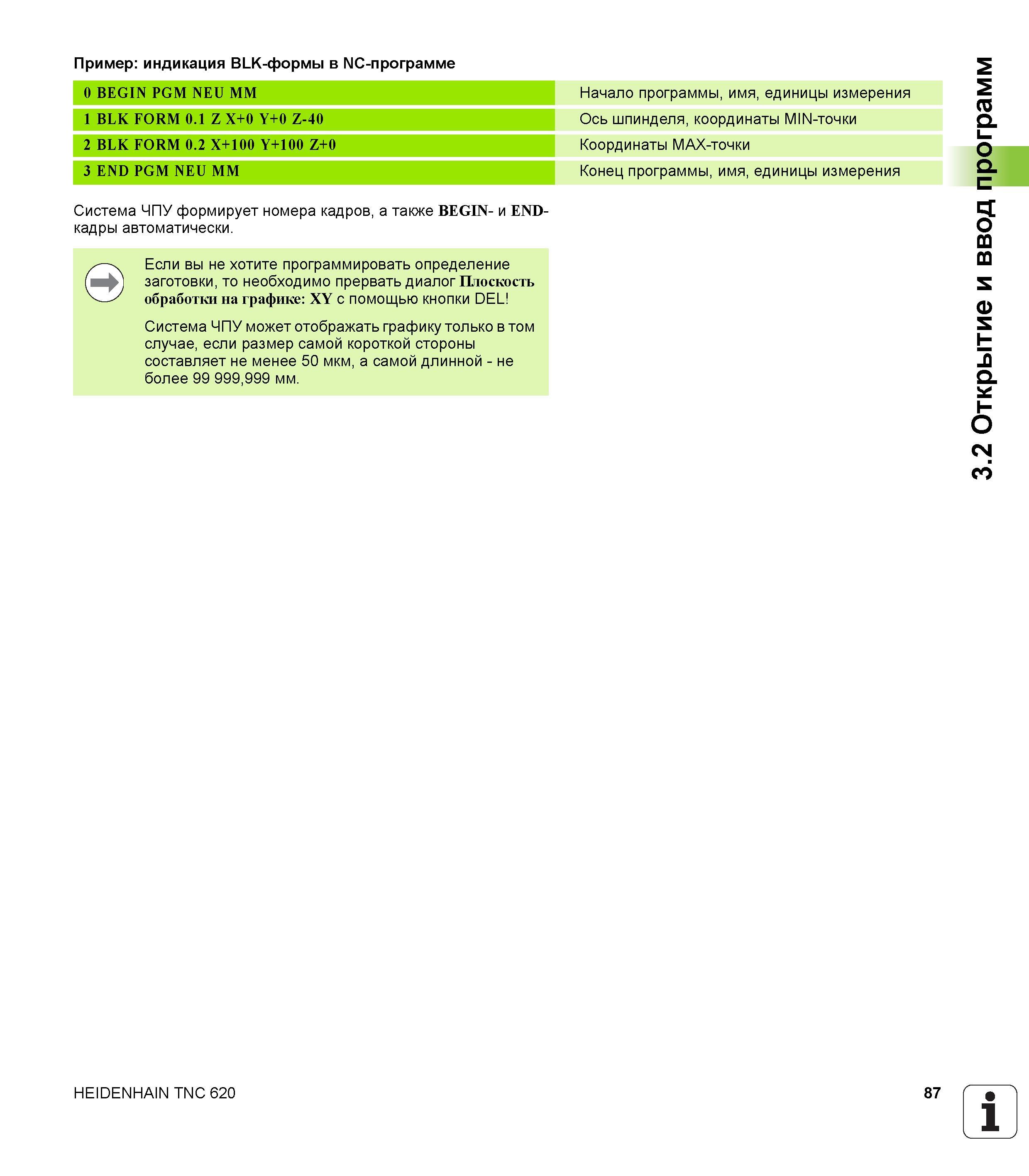

Система ЧПУ Heidenhain TNC 620 формирует номера кадров, а также BEGIN- и END-кадры автоматически Если вы не хотите программировать определение заго Система ЧПУ Heidenhain TNC 620 формирует номера кадров, а также BEGIN- и END-кадры автоматически. Если вы не хотите программировать определение заготовки, то необходимо прервать диалог Плоскость обработки на графике XY с помощью кнопки DEL Система ЧПУ может отображать графику только в том случае, если размер самой короткой стороны составляет не менее 50 мкм, а самой длинной - не более 99 999,999 мм. HEIDENHAIN TNC 620 87 1 3.2 Открытие и ввод программ Пример индикация BLK-формы в NC-программе 0 BEGIN PGM NEU MM Начало программы, имя, единицы измерения 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Ось шпинделя, координаты MIN-точки 2 BLK FORM 0.2 X+100 Y+100 Z+0 Координаты MAX-точки 3 END PGM NEU MM Конец программы, имя, единицы измерения |
|||||
