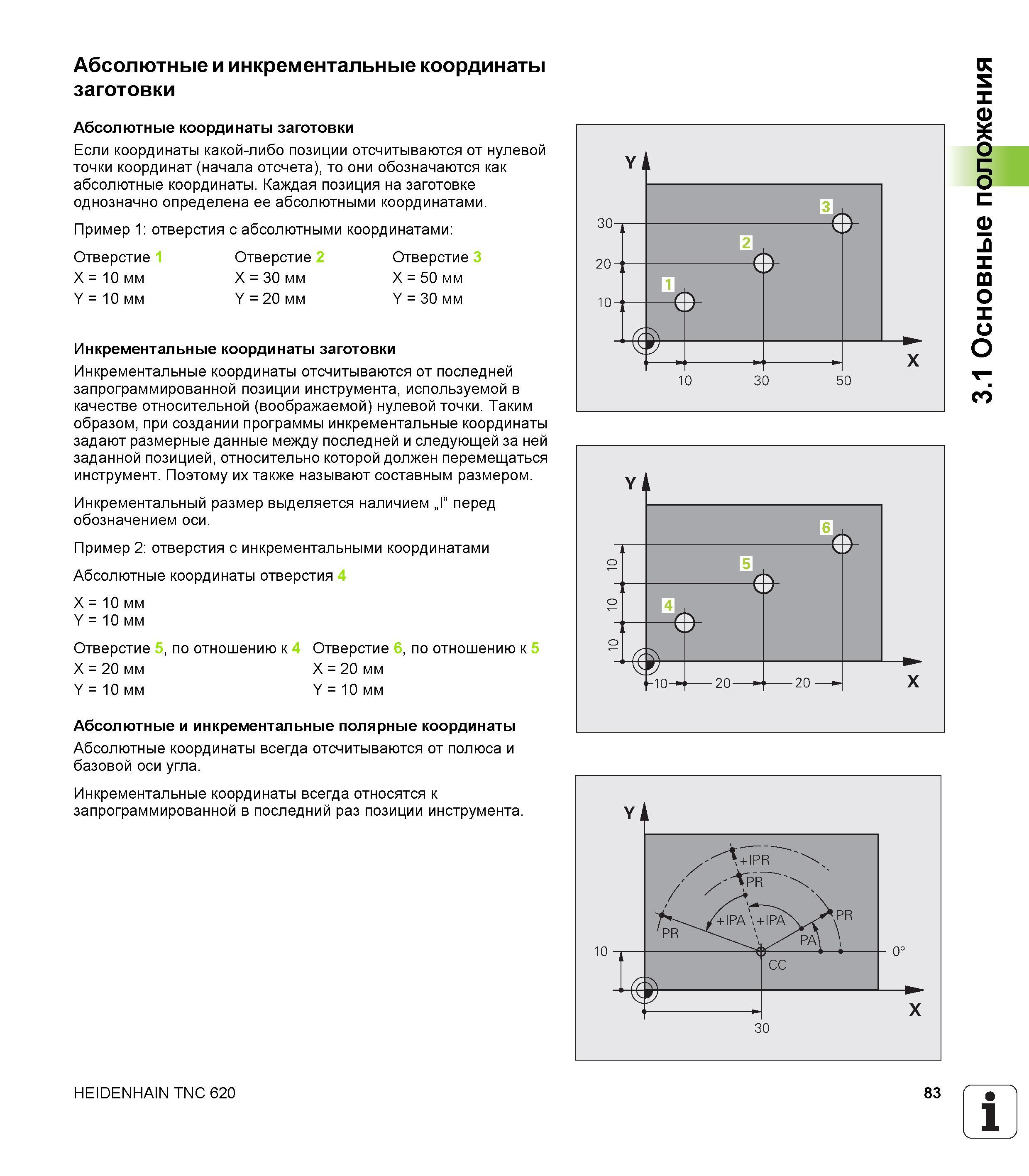

Если координаты какой-либо позиции отсчитываются от нулевой точки координат (начала отсчета), то они обозначаются как абсолютные координаты. Каждая позиция на заготовке однозначно определена ее абсолютными координатами. Пример 1 отверстия с абсолютными координатами Отверстие 1 Отверстие 2 Отверстие 3 X = 10 мм X = 30 мм X = 50 мм Y = 10 мм Y = 20 мм Y = 30 мм Инкрементальные координаты заготовки Инкрементальные координаты отсчитываются от последней запрограммированной позиции инструмента, используемой в качестве относительной (воображаемой) нулевой точки. Таким образом, при создании программы инкрементальные координаты задают размерные данные между последней и следующей за ней заданной позицией, относительно которой должен перемещаться инструмент. Поэтому их также называют составным размером. Инкрементальный размер выделяется наличием „Г перед обозначением оси. Пример 2 отверстия с инкрементальными координатами Абсолютные координаты отверстия 4 X = 10 мм Y = 10 мм Отверстие 5, по отношению к 4 Отверстие 6, по отношению к 5 X = 20 мм X = 20 мм Y = 10 мм Y = 10 мм Абсолютные и инкрементальные полярные координаты Абсолютные координаты всегда отсчитываются от полюса и базовой оси угла. Инкрементальные координаты всегда относятся к запрограммированной в последний раз позиции инструмента. HEIDENHAIN TNC 620 83 1 3.1 Основные положения Абсолютные координаты заготовки Абсолютные и инкрементальные координаты заготовки
