Если размеры на чертеже указаны в декартовой системе координат, программа обработки также составляется с применением декартовой системы координат Д

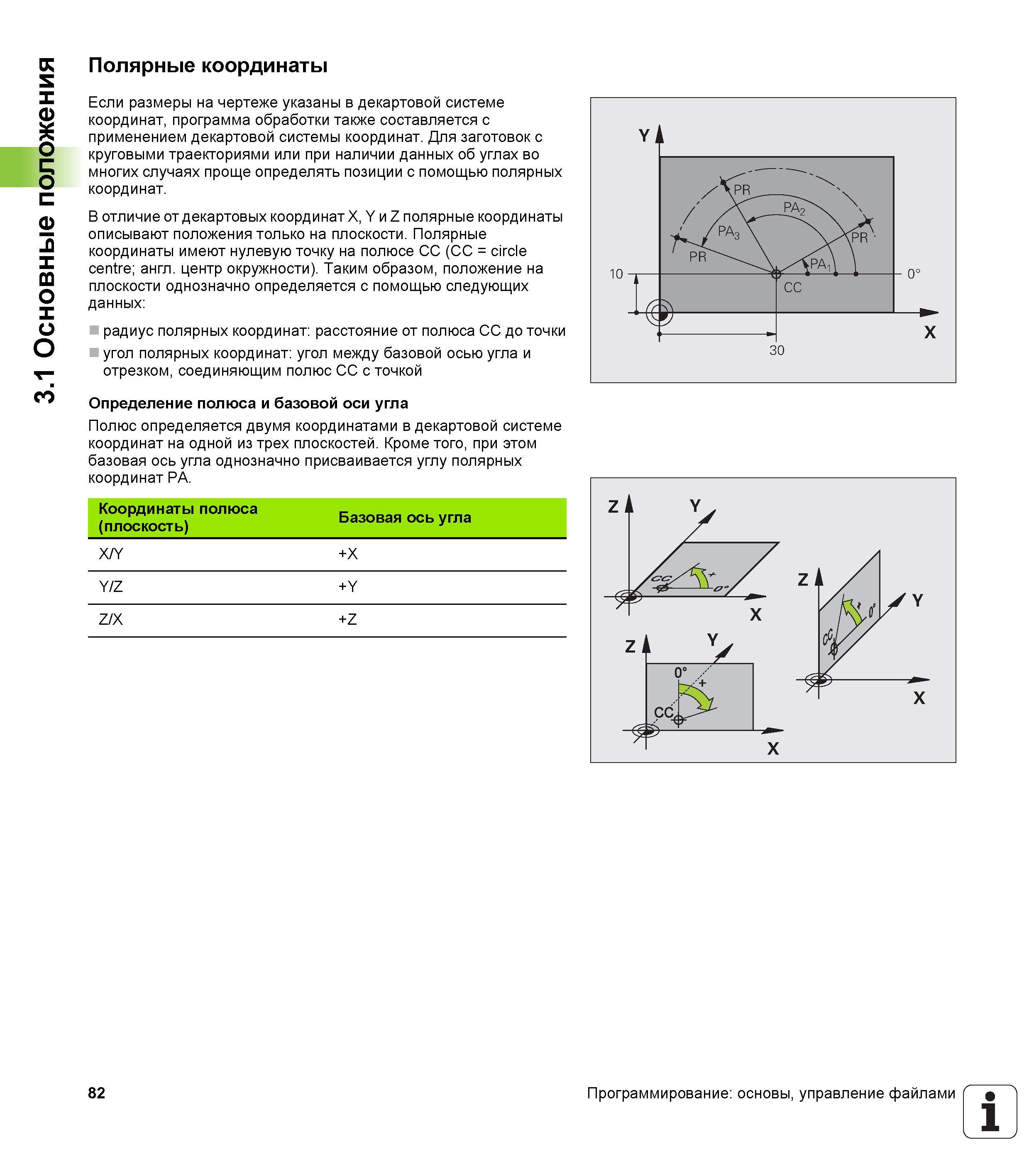

Если размеры на чертеже указаны в декартовой системе координат, программа обработки также составляется с применением декартовой системы координат. Для заготовок с круговыми траекториями или при наличии данных об углах во многих случаях проще определять позиции с помощью полярных координат. В отличие от декартовых координат X, Y и Z полярные координаты описывают положения только на плоскости. Полярные координаты имеют нулевую точку на полюсе CC (CC = circle centre; англ. центр окружности). Таким образом, положение на плоскости однозначно определяется с помощью следующих данных радиус полярных координат расстояние от полюса CC до точки угол полярных координат угол между базовой осью угла и отрезком, соединяющим полюс CC с точкой Определение полюса и базовой оси угла Полюс определяется двумя координатами в декартовой системе координат на одной из трех плоскостей. Кроме того, при этом базовая ось угла однозначно присваивается углу полярных координат PA. Координаты полюса (плоскость) Базовая ось угла X/Y +X Y/Z +Y Z/X +Z 82 Программирование основы, управление файлами 1 Основные положения Полярные координаты
