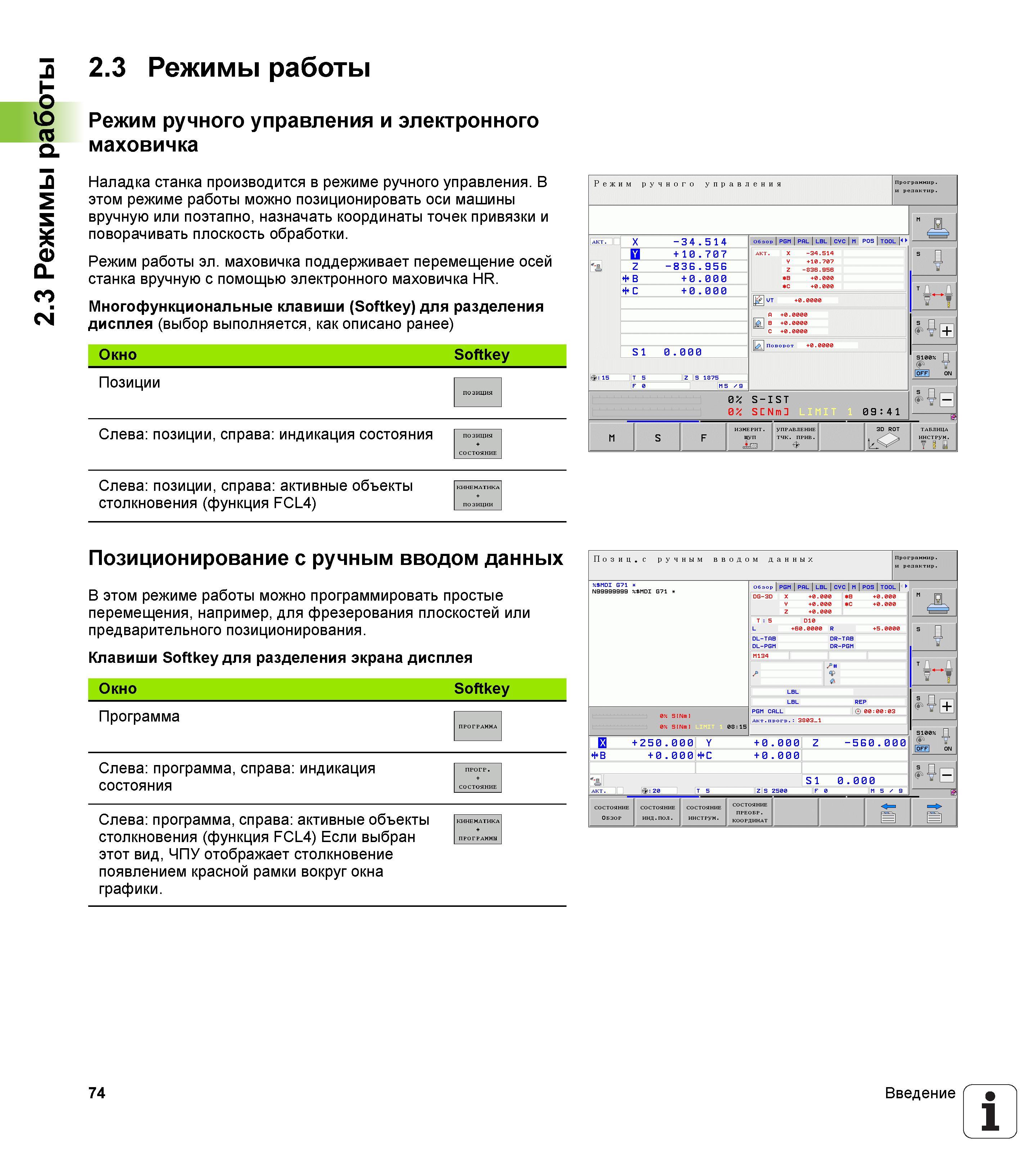

2.3 Режимы работы 2.3 Режимы работы Режим ручного управления и электронного маховичка Наладка станка производится в режиме ручного управления. В этом режиме работы можно позиционировать оси машины вручную или поэтапно, назначать координаты точек привязки и поворачивать плоскость обработки. Режим работы эл. маховичка поддерживает перемещение осей станка вручную с помощью электронного маховичка Hr. Многофункциональные клавиши (Softkey) для разделения дисплея (выбор выполняется, как описано ранее) Окно Softkey Позиции позиция Слева:позиции,справа индикация состояния позиция СОСТОЯНИЕ Слева позиции, справа активные объекты столкновения (функция FCL4) КИНЕМАТИКА ПО зиции Позиционирование с ручным вводом данных В этом режиме работы можно программировать простые перемещения, например, для фрезерования плоскостей или предварительного позиционирования. Клавиши Softkey для разделения экрана дисплея Окно Softkey Программа ПРОГРАИНА Слева программа, справа индикация состояния ПРОГР. СОСТОЯНИЕ Слева программа, справа активные объекты столкновения (функция FCL4) Если выбран этот вид, ЧПУ отображает столкновение появлением красной рамки вокруг окна графики. КИНЕМАТИКА ПРОГРАНИН 74 Введение 1
