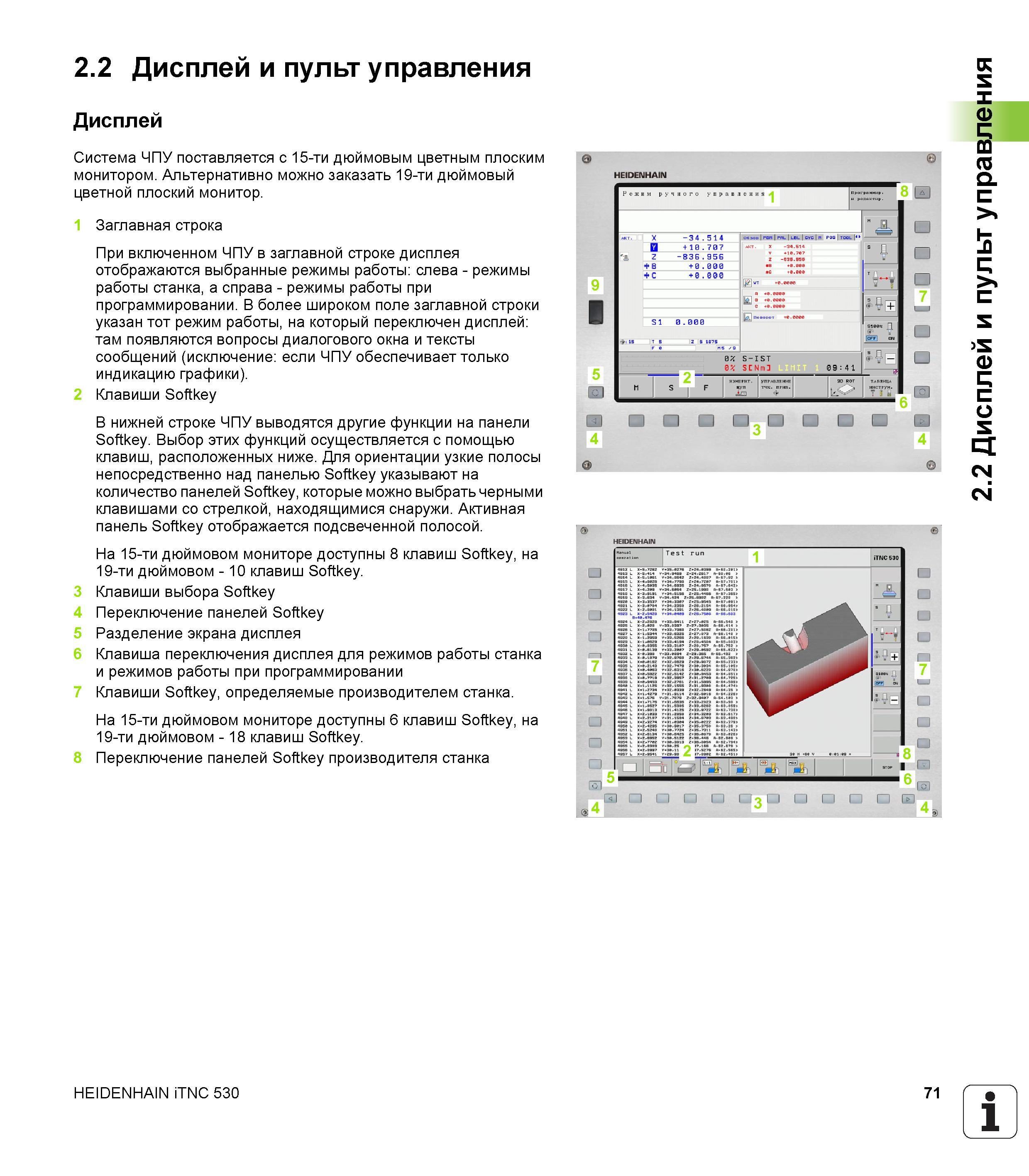

2.2 Дисплей и пульт управления Дисплей Система ЧПУ поставляется с 15-ти дюймовым цветным плоским монитором. Альтернативно можно заказать 19-ти дюймовый цветной плоский монитор. 1 Заглавная строка При включенном ЧПУ в заглавной строке дисплея отображаются выбранные режимы работы слева - режимы работы станка, а справа - режимы работы при программировании. В более широком поле заглавной строки указан тот режим работы, на который переключен дисплей там появляются вопросы диалогового окна и тексты сообщений (исключение если ЧПУ обеспечивает только индикацию графики). 2 Клавиши Softkey В нижней строке ЧПУ выводятся другие функции на панели Softkey. Выбор этих функций осуществляется с помощью клавиш, расположенных ниже. Для ориентации узкие полосы непосредственно над панелью Softkey указывают на количество панелей Softkey, которые можно выбрать черными клавишами со стрелкой, находящимися снаружи. Активная панель Softkey отображается подсвеченной полосой. На 15-ти дюймовом мониторе доступны 8 клавиш Softkey, на 19-ти дюймовом - 10 клавиш Softkey. 3 Клавиши выбора Softkey 4 Переключение панелей Softkey 5 Разделение экрана дисплея 6 Клавиша переключения дисплея для режимов работы станка и режимов работы при программировании 7 Клавиши Softkey, определяемые производителем станка. На 15-ти дюймовом мониторе доступны 6 клавиш Softkey, на 19-ти дюймовом - 18 клавиш Softkey. 8 Переключение панелей Softkey производителя станка I 18 Q У -34.514 а +10.70 2 -83B.95G В— 0 S-IST ЪУ. Я Г М п I _ д |IR 7 El э 5 HEIDENHAIN HEIDENHAIN iTNC 530 71 1 Ч 2.2 Дисплей и пульт управления
