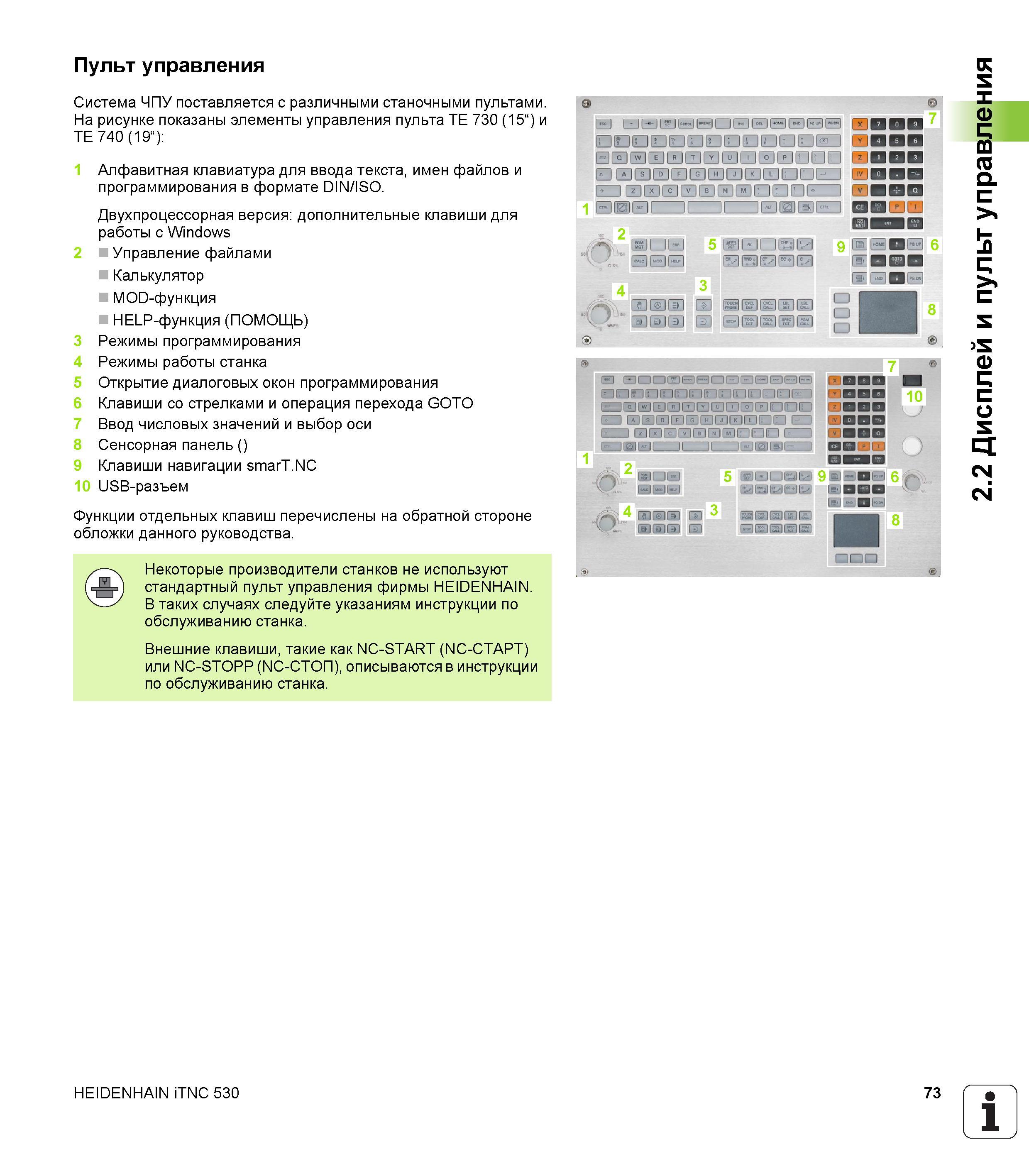

Пульт управления Система ЧПУ поставляется с различными станочными пультами. На рисунке показаны элементы управления пульта TE 730 (15“) и TE 740 (19“) 1 Алфавитная клавиатура для ввода текста, имен файлов и программирования в формате DIN/ISO. Двухпроцессорная версия дополнительные клавиши для работы с Windows 2 Управление файлами Калькулятор MOD-функция HELP-функция (ПОМОЩЬ) 3 Режимы программирования 4 Режимы работы станка 5 Открытие диалоговых окон программирования 6 Клавиши со стрелками и операция перехода GOTO 7 Ввод числовых значений и выбор оси 8 Сенсорная панель () 9 Клавиши навигации smarT.NC 10 USB-разъем Функции отдельных клавиш перечислены на обратной стороне обложки данного руководства. Некоторые производители станков не используют стандартный пульт управления фирмы HEIDENHAIN. В таких случаях следуйте указаниям инструкции по обслуживанию станка. Внешние клавиши, такие как NC-START (NC-СТАРТ) или NC-STOPP (NC-СТОП), описываются в инструкции по обслуживанию станка. ' - ' I рия7 СОИИИШВИЕЕН HI ввисзшиввшвноио ВИНШШВИВВООП EI ED BB00B00BBOQ HI 1 П1011 all Е5ЕЭШЕ ива 00Н „ 4 фг' 5 ШОВВВ 9 ISOB 3 дцдОЕКЗ - пезсэ 1IDS Ш ¥)(Ж1иП(а1 СИ Н(Ж)(Ж1 (Ж1 1 й н BoaeiBEiDSBBBBB Н D С О (D Ю О Е О О О (О О СЕН ЕШВШВИЕШЕШВОСЕ L; 1 ШШШНШНШШШПП ЕП EHD ШНШШНСЮНОСЗО 1 1 HDDD ЙИПП BDDD ВВП тввв R0 1 ' ' н II г- кшижи - 1 HHipjm О SPtiT НИН 5 V иг Q 1 7 й 4 ШИ5П IS V- (Ж) В) (Ж) Ж9 DO ЫШШШШ 91И1Э',..'..1И 1'_п |е>1ВВВ , а НЙИйИЖИй ИИНГгШ 1 6ft 8 HEIDENHAIN iTNC 530 73 1 Ч 2.2 Дисплей и пульт управления
