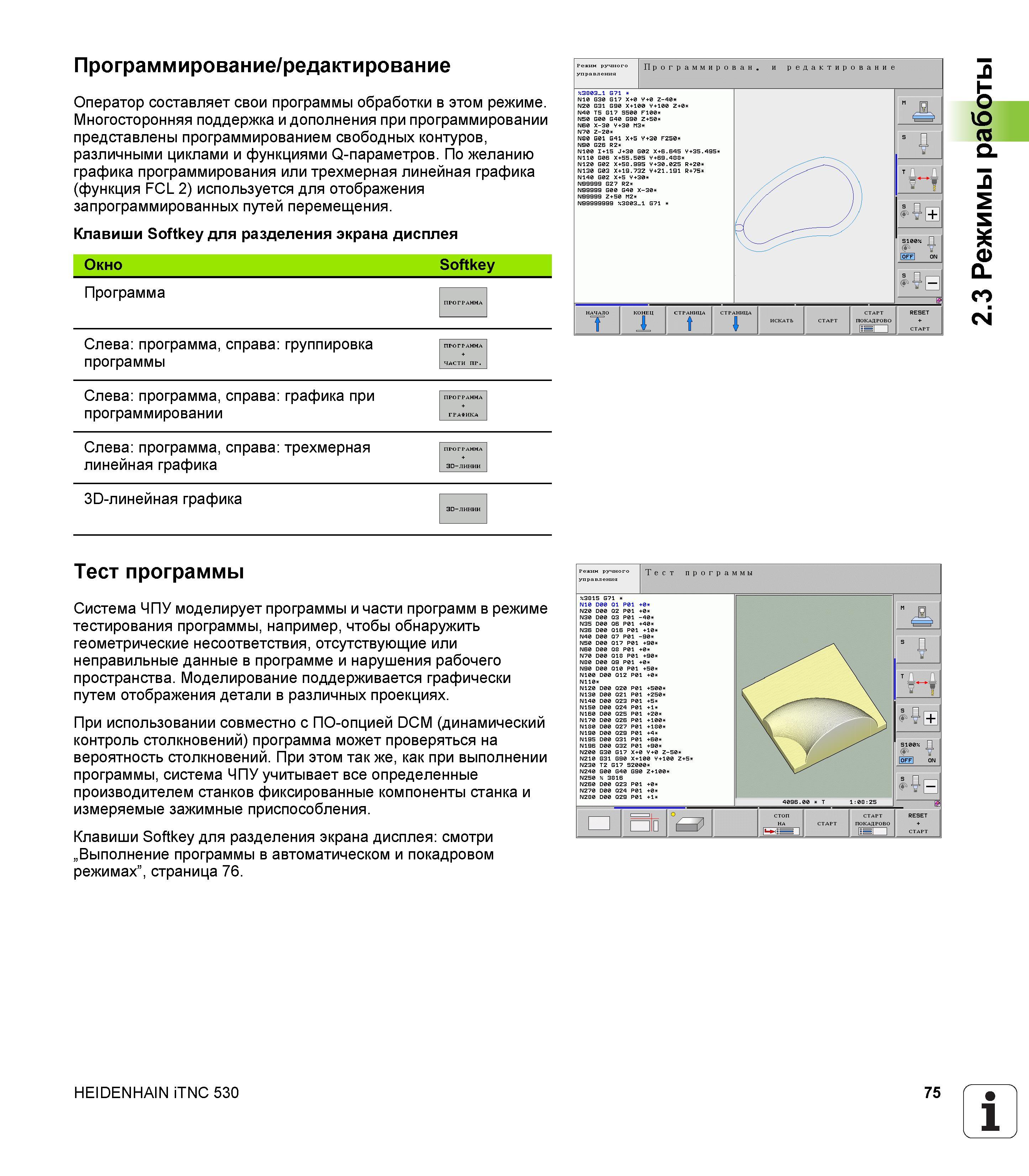

Программирование/редактирование Оператор составляет свои программы обработки в этом режиме. Многосторонняя поддержка и дополнения при программировании представлены программированием свободных контуров, различными циклами и функциями Q-параметров. По желанию графика программирования или трехмерная линейная графика (функция FCL 2) используется для отображения запрограммированных путей перемещения. Клавиши Softkey для разделения экрана дисплея Окно Softkey Программа ПРОГРАММА Слева программа, справа группировка программы ПРОГРАММА Слева программа, справа графика при программировании ПРОГРАММА ГРАФИКА Слева программа, справа трехмерная линейная графика ПРОГРАММА 3D-ЛИНИИ 3D-линейная графика Программирован. и редактирование Тест программы Система ЧПУ моделирует программы и части программ в режиме тестирования программы, например, чтобы обнаружить геометрические несоответствия, отсутствующие или неправильные данные в программе и нарушения рабочего пространства. Моделирование поддерживается графически путем отображения детали в различных проекциях. При использовании совместно с ПО-опцией DCM (динамический контроль столкновений) программа может проверяться на вероятность столкновений. При этом так же, как при выполнении программы, система ЧПУ учитывает все определенные производителем станков фиксированные компоненты станка и измеряемые зажимные приспособления. Клавиши Softkey для разделения экрана дисплея смотри „Выполнение программы в автоматическом и покадровом режимах”, страница 76. Тест программы HEIDENHAIN iTNC 530 2.3 Режимы работы
