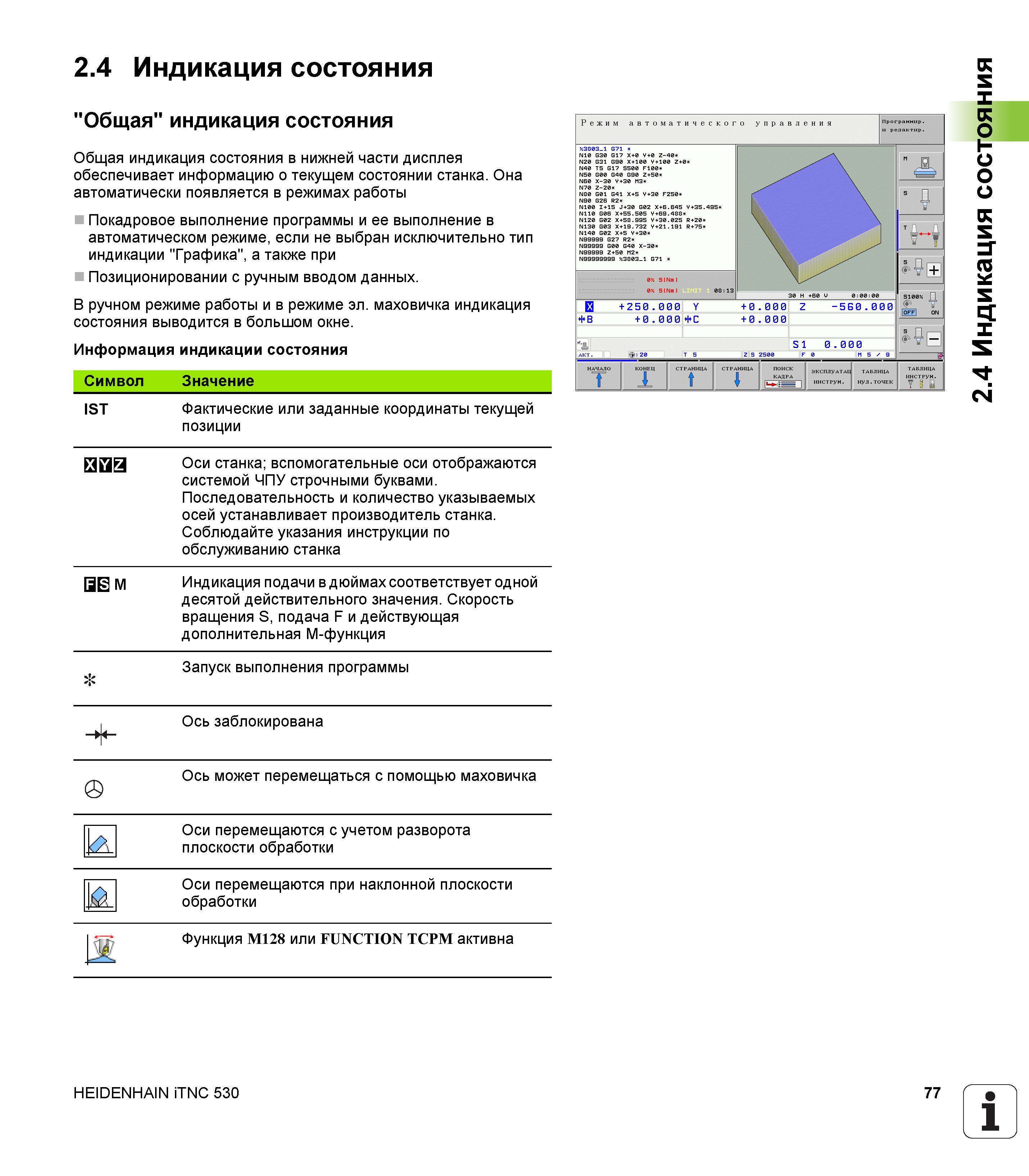

2.4 Индикация состояния "Общая" индикация состояния Общая индикация состояния в нижней части дисплея обеспечивает информацию о текущем состоянии станка. Она автоматически появляется в режимах работы Покадровое выполнение программы и ее выполнение в автоматическом режиме, если не выбран исключительно тип индикации "Графика", а также при Позиционировании с ручным вводом данных. В ручном режиме работы и в режиме эл. маховичка индикация состояния выводится в большом окне. Информация индикации состояния Символ Значение 1ST Фактические или заданные координаты текущей позиции Оси станка; вспомогательные оси отображаются системой ЧПУ строчными буквами. Последовательность и количество указываемых осей устанавливает производитель станка. Соблюдайте указания инструкции по обслуживанию станка м Индикация подачи в дюймах соответствует одной десятой действительного значения. Скорость вращения S, подача F и действующая дополнительная М-функция -V Запуск выполнения программы Режим автоматического управления Программир. S3803-1 G71 N10 Б30 G17 Х+0 V+0 Z-40 N20 G31 Б90 X+100 V+100 Z+0 N40 Т5 G17 S500 F100 N50 Б00 Б40 Б90 Z+50 NH0 X-30 V+30 М3 N70 Z-20 N80 Б01 Б41 X+5 V+30 F250 N90 Б26 R2- N100 1+15 J+30 Б02 X+6.645 V+35.495 N110 Б0В X+55.505 V+B9.488 N120 Б02 X+58.995 V+30.025 R+20 N130 Б03 Х+19.732 V+21.191 R+75 N140 Б02 X+5 V+30 N99999 Б27 R2 N99999 Б00 Б40 Х-30 N99999 Z+50 М2 N99999999 S3803-1 Б71 s Д ’Н 1 1 ЕВ 0% SINml гх SINml 30 Н +Б0 V 0:00:00 510054 Р| т Q +250.000 Y +0.000 Z - 5 Б 0.0 0 0 НВ +0 . 000 ФС + 0 . 000 > J- S1 0 . 000 АКТ. ф:20 |Т 5 Z 5 2500 F 0 М 5 ✓ 9 НАЧАЛО I КОНЕЦ 1 СТРАНИЦА 1 СТРАНИЦА 1 ПОИСК 1 эксплуАТJ ТАБЛИЦА 1 f 1 КАДРА \7 1 1 | V 1 1 1 ИНСТРУМ. 1 нул. ТОЧЕК ТАБЛИЦА инструм. Т 1 й Ось заблокирована Ось может перемещаться с помощью маховичка Оси перемещаются с учетом разворота плоскости обработки Оси перемещаются при наклонной плоскости |М обработки I Ж Функция М128 или FUNCTION TCPM активна HEIDENHAIN iTNC 530 2.4 Индикация состояния
