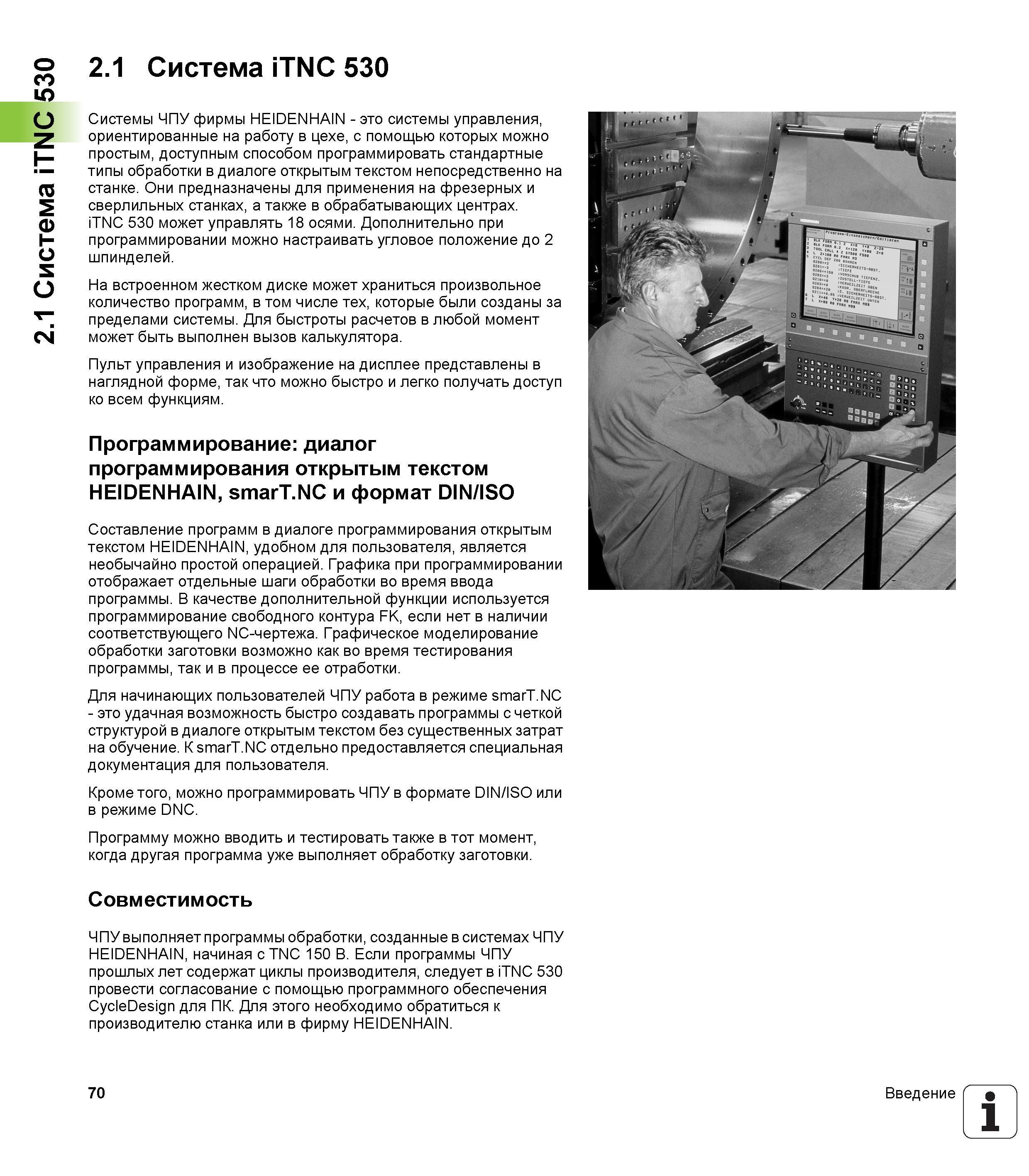

2.1 Система iTNC 530 2.1 Система iTNC 530 Системы ЧПУ фирмы HEIDENHAIN - это системы управления, ориентированные на работу в цехе, с помощью которых можно простым, доступным способом программировать стандартные типы обработки в диалоге открытым текстом непосредственно на станке. Они предназначены для применения на фрезерных и сверлильных станках, а также в обрабатывающих центрах. iTNC 530 может управлять 18 осями. Дополнительно при программировании можно настраивать угловое положение до 2 шпинделей. На встроенном жестком диске может храниться произвольное количество программ, в том числе тех, которые были созданы за пределами системы. Для быстроты расчетов в любой момент может быть выполнен вызов калькулятора. Пульт управления и изображение на дисплее представлены в наглядной форме, так что можно быстро и легко получать доступ ко всем функциям. Программирование диалог программирования открытым текстом HEIDENHAIN, smarT.NC и формат DIN/ISO Составление программ в диалоге программирования открытым текстом HEIDENHAIN, удобном для пользователя, является необычайно простой операцией. Графика при программировании отображает отдельные шаги обработки во время ввода программы. В качестве дополнительной функции используется программирование свободного контура FK, если нет в наличии соответствующего NC-чертежа. Графическое моделирование обработки заготовки возможно как во время тестирования программы, так и в процессе ее отработки. Для начинающих пользователей ЧПУ работа в режиме smarT.NC - это удачная возможность быстро создавать программы с четкой структурой в диалоге открытым текстом без существенных затрат на обучение. К smarT.NC отдельно предоставляется специальная документация для пользователя. Кроме того, можно программировать ЧПУ в формате DIN/ISO или в режиме DNC. Программу можно вводить и тестировать также в тот момент, когда другая программа уже выполняет обработку заготовки. Совместимость ЧПУ выполняет программы обработки, созданные в системах ЧПУ HEIDENHAIN, начиная с TNC 150 B. Если программы ЧПУ прошлых лет содержат циклы производителя, следует в iTNC 530 провести согласование с помощью программного обеспечения CycleDesign для ПК. Для этого необходимо обратиться к производителю станка или в фирму HEIDENHAIN. 70 Введение 1
