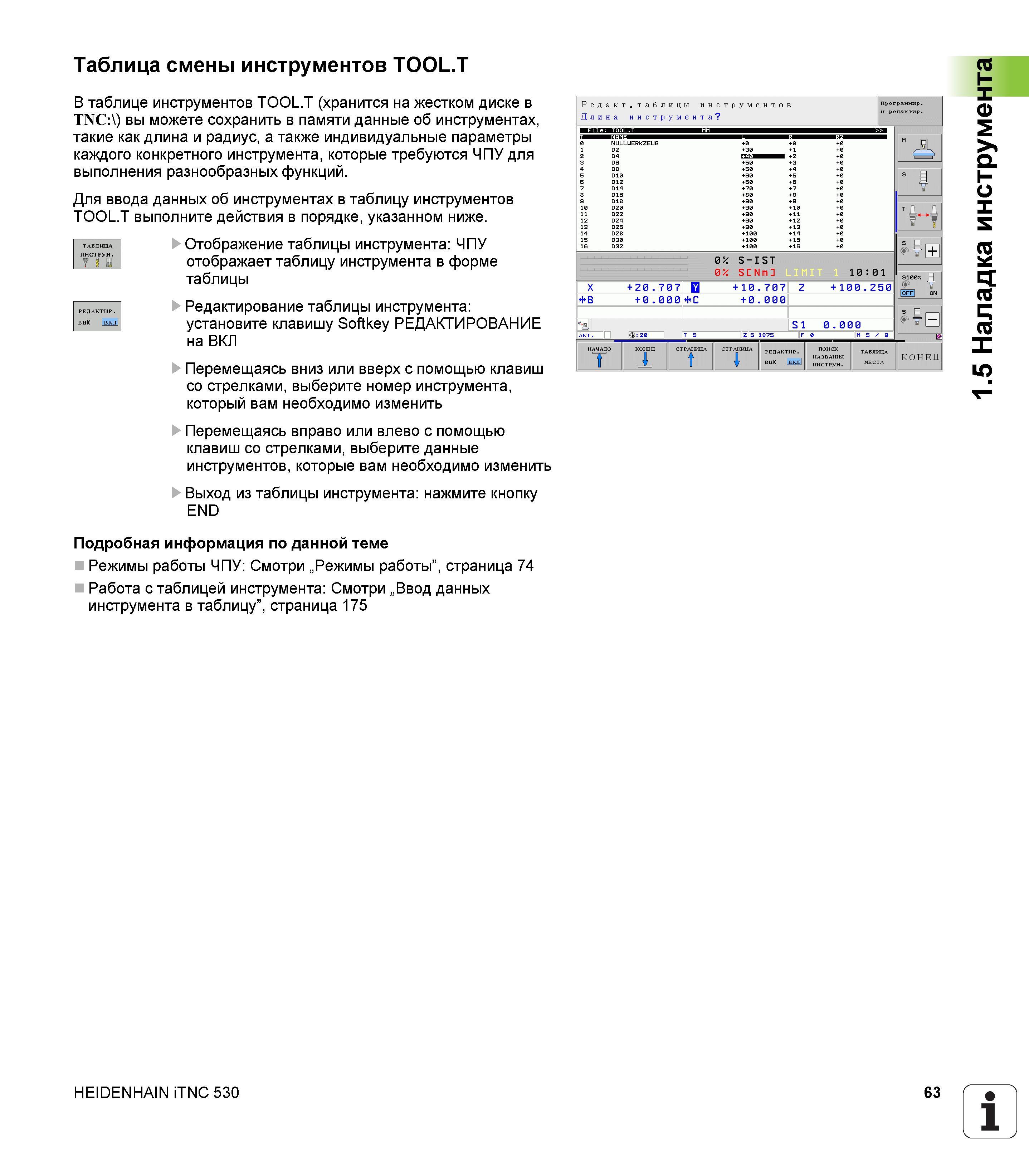

Таблица смены инструментов TOOL.T В таблице инструментов TOOL.T (хранится на жестком диске в TNC:\) вы можете сохранить в памяти данные об инструментах, такие как длина и радиус, а также индивидуальные параметры каждого конкретного инструмента, которые требуются ЧПУ для выполнения разнообразных функций. Для ввода данных об инструментах в таблицу инструментов TOOL.T выполните действия в порядке, указанном ниже. t ТАБЛИЦА Отображение таблицы инструмента ЧПУ инструи. — — , отображает таблицу инструмента в форме таблицы РЕДАКТПР. Редактирование таблицы инструмента вык установите клавишу Softkey РЕДАКТИРОВАНИЕ на ВКЛ U Перемещаясь вниз или вверх с помощью клавиш со стрелками, выберите номер инструмента, который вам необходимо изменить U Перемещаясь вправо или влево с помощью клавиш со стрелками, выберите данные инструментов, которые вам необходимо изменить U Выход из таблицы инструмента нажмите кнопку END Подробная информация по данной теме Режимы работы ЧПУ Смотри „Режимы работы”, страница 74 Работа с таблицей инструмента Смотри „Ввод данных инструмента в таблицу”, страница 175 HEIDENHAIN iTNC 530 63 1.5 Наладка инструмента
