HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)




65 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.65
65 1 6 Наладка заготовки Правильный выбор режима работы Выполните выверку заготовок в режиме работы Ручное управление или Эл маховичок Ц Нажмите кно Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 65

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 65 0065 Lab2u

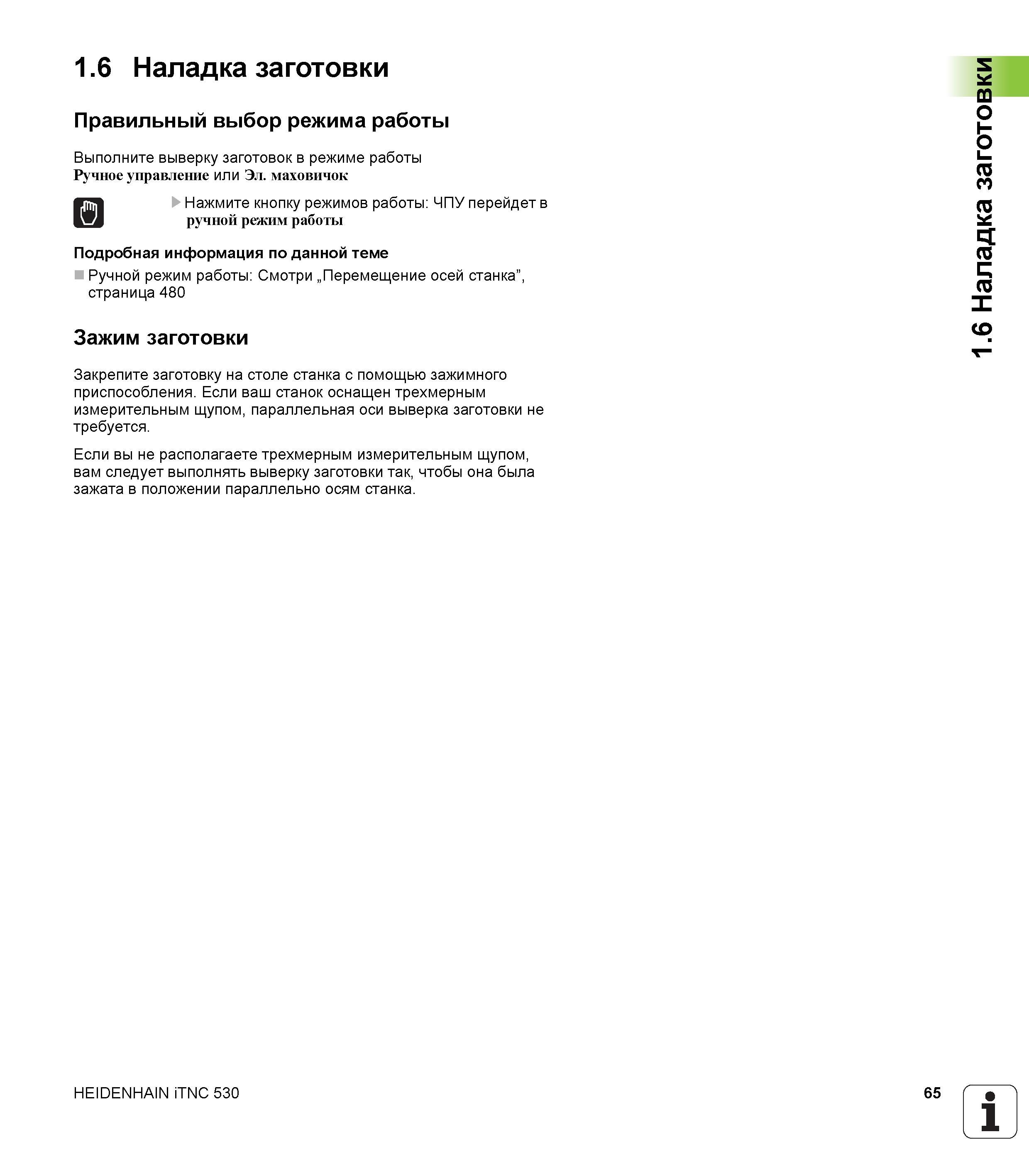

1.6 Наладка заготовки Правильный выбор режима работы Выполните выверку заготовок в режиме работы Ручное управление или Эл. маховичок Ц Нажмите кнопку режимов работы ЧПУ перейдет в ручной режим работы Подробная информация по данной теме Ручной режим работы Смотри „Перемещение осей станка”, страница 480 Зажим заготовки Закрепите заготовку на столе станка с помощью зажимного приспособления. Если ваш станок оснащен трехмерным измерительным щупом, параллельная оси выверка заготовки не требуется. Если вы не располагаете трехмерным измерительным щупом, вам следует выполнять выверку заготовки так, чтобы она была зажата в положении параллельно осям станка. HEIDENHAIN iTNC 530 65 1 1.6 Наладка заготовки
