64 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.64

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 64 0064 Lab2u

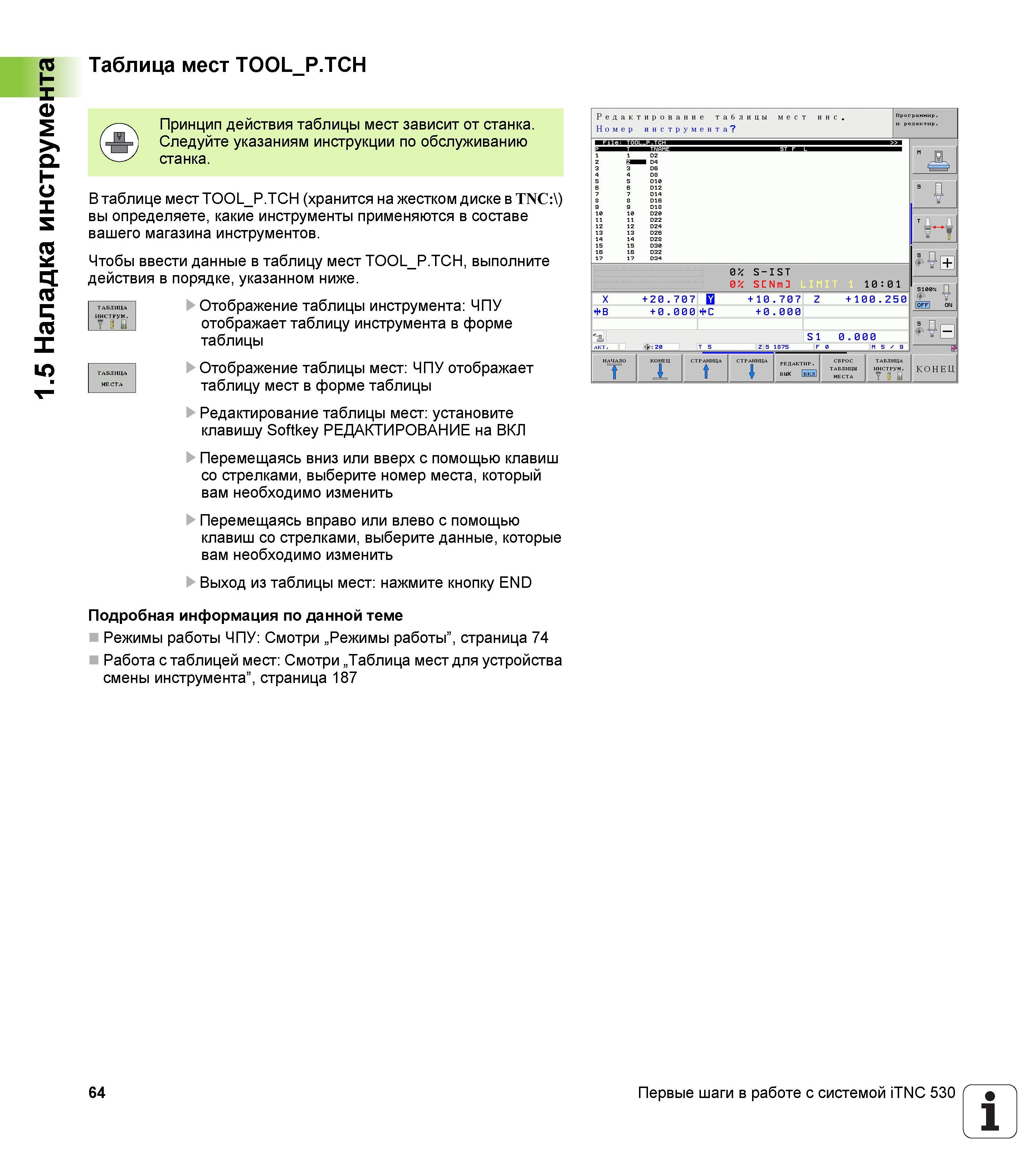

1.5 Наладка инструмента Таблица мест TOOL_P.TCH ТАБЛИЦА ИНСТРУМ. т 1 а Принцип действия таблицы мест зависит от станка. Следуйте указаниям инструкции по обслуживанию станка. В таблице мест TOOL_P.TCH (хранится на жестком диске в TNC:\) вы определяете, какие инструменты применяются в составе вашего магазина инструментов. Чтобы ввести данные в таблицу мест TOOL_P.TCH, выполните действия в порядке, указанном ниже. Отображение таблицы инструмента ЧПУ отображает таблицу инструмента в форме таблицы Г„влпцд Отображение таблицы мест ЧПУ отображает мес" таблицу мест в форме таблицы Редактирование таблицы мест установите клавишу Softkey РЕДАКТИРОВАНИЕ на ВКЛ Перемещаясь вниз или вверх с помощью клавиш со стрелками, выберите номер места, который вам необходимо изменить Перемещаясь вправо или влево с помощью клавиш со стрелками, выберите данные, которые вам необходимо изменить Выход из таблицы мест нажмите кнопку END Подробная информация по данной теме Режимы работы ЧПУ Смотри „Режимы работы”, страница 74 Работа с таблицей мест Смотри „Таблица мест для устройства смены инструмента”, страница 187 64 Первые шаги в работе с системой iTNC 530
