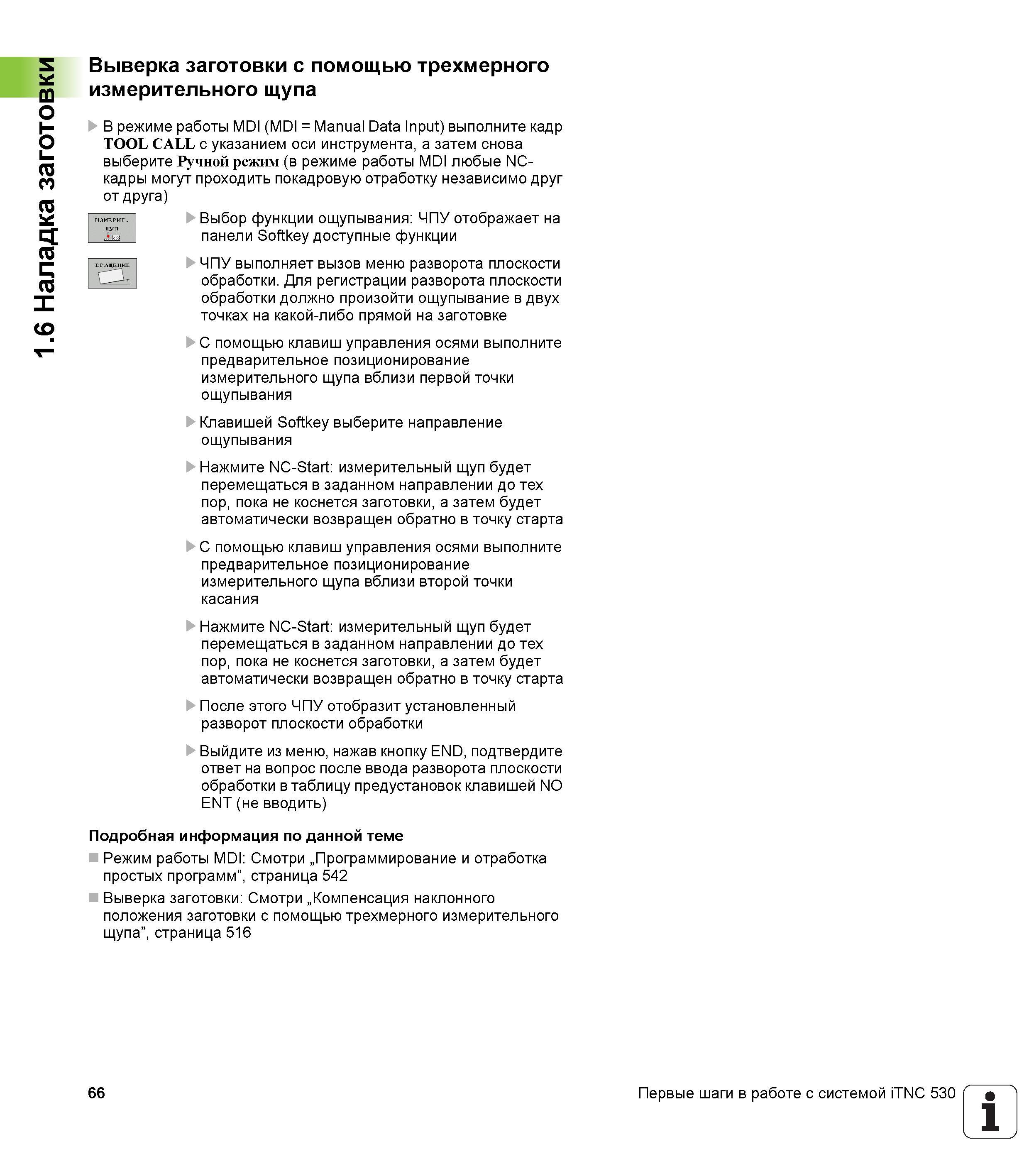

1.6 Наладка заготовки Выверка заготовки с помощью трехмерного измерительного щупа В режиме работы MDI (MDI = Manual Data Input) выполните кадр TOOL CALL с указанием оси инструмента, а затем снова выберите Ручной режим (в режиме работы MDI любые NC-кадры могут проходить покадровую отработку независимо друг от друга) Выбор функции ощупывания ЧПУ отображает на панели Softkey доступные функции ЧПУ выполняет вызов меню разворота плоскости обработки. Для регистрации разворота плоскости обработки должно произойти ощупывание в двух точках на какой-либо прямой на заготовке С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи первой точки ощупывания Клавишей Softkey выберите направление ощупывания Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор, пока не коснется заготовки, а затем будет автоматически возвращен обратно в точку старта С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи второй точки касания Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор, пока не коснется заготовки, а затем будет автоматически возвращен обратно в точку старта После этого ЧПУ отобразит установленный разворот плоскости обработки Выйдите из меню, нажав кнопку END, подтвердите ответ на вопрос после ввода разворота плоскости обработки в таблицу предустановок клавишей NO ENT (не вводить) Подробная информация по данной теме Режим работы MDI Смотри „Программирование и отработка простых программ”, страница 542 Выверка заготовки Смотри „Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа”, страница 516 66 Первые шаги в работе с системой iTNC 530 1
