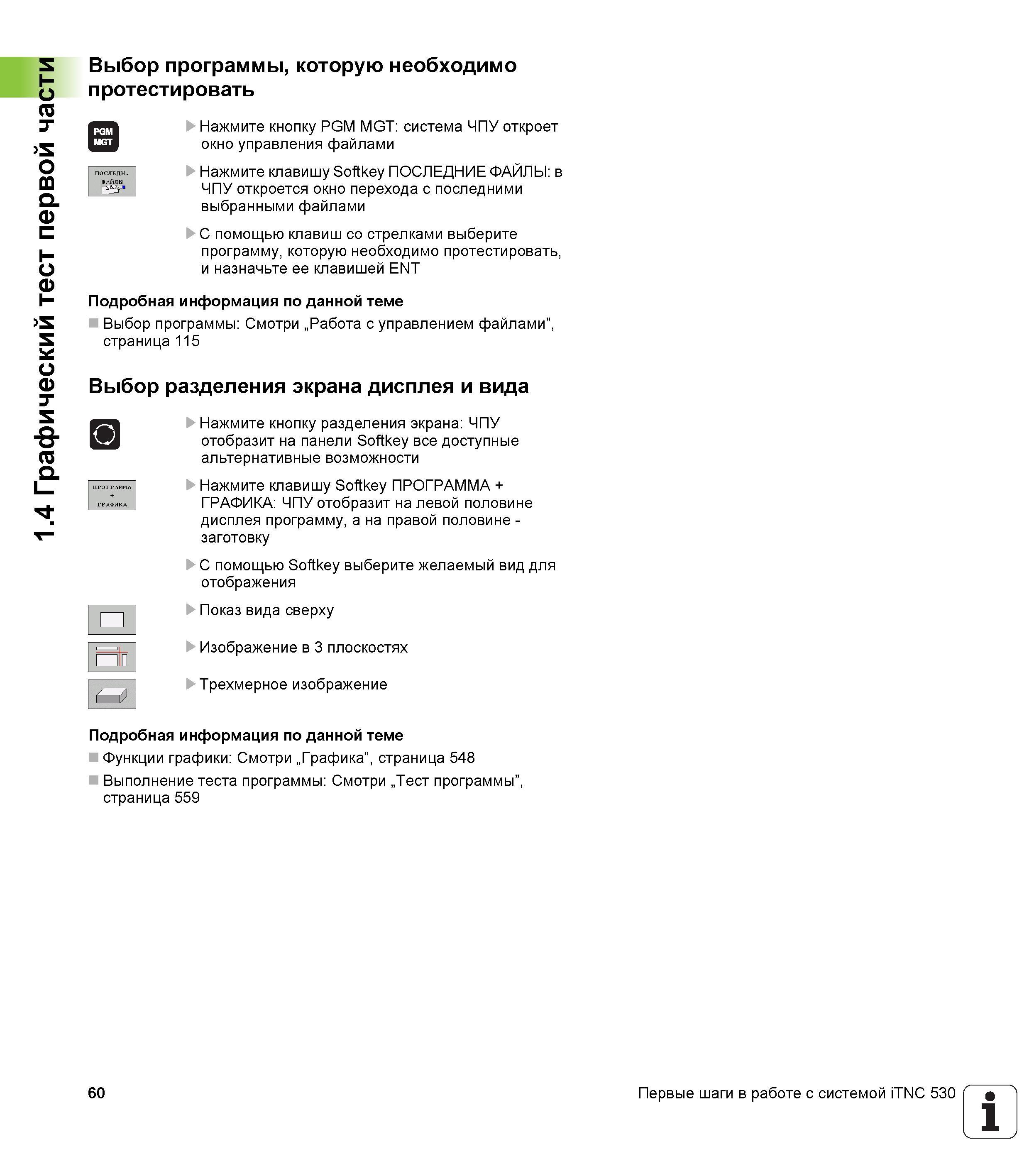

1.4 Графический тест первой части Выбор программы, которую необходимо протестировать Нажмите кнопку PGM MGT система ЧПУ откроет окно управления файлами ПОСЛЕДИ. Нажмите клавишу Softkey ПОСЛЕДНИЕ ФАЙЛЫ в ФАЙЛЫ - - -. , ДёУ ЧПУ откроется окно перехода с последними выбранными файлами С помощью клавиш со стрелками выберите программу, которую необходимо протестировать, и назначьте ее клавишей ENT Подробная информация по данной теме Выбор программы Смотри „Работа с управлением файлами”, страница 115 Выбор разделения экрана дисплея и вида BU Нажмите кнопку разделения экрана ЧПУ отобразит на панели Softkey все доступные альтернативные возможности прог,лИ л | Нажмите клавишу Softkey ПРОГРАММА + ГРАФИКА ГРАФИКА ЧПУ отобразит на левой половине дисплея программу, а на правой половине -заготовку С помощью Softkey выберите желаемый вид для отображения Показ вида сверху Изображение в 3 плоскостях Трехмерное изображение Подробная информация по данной теме Функции графики Смотри „Графика”, страница 548 Выполнение теста программы Смотри „Тест программы”, страница 559 60 Первые шаги в работе с системой iTNC 530
