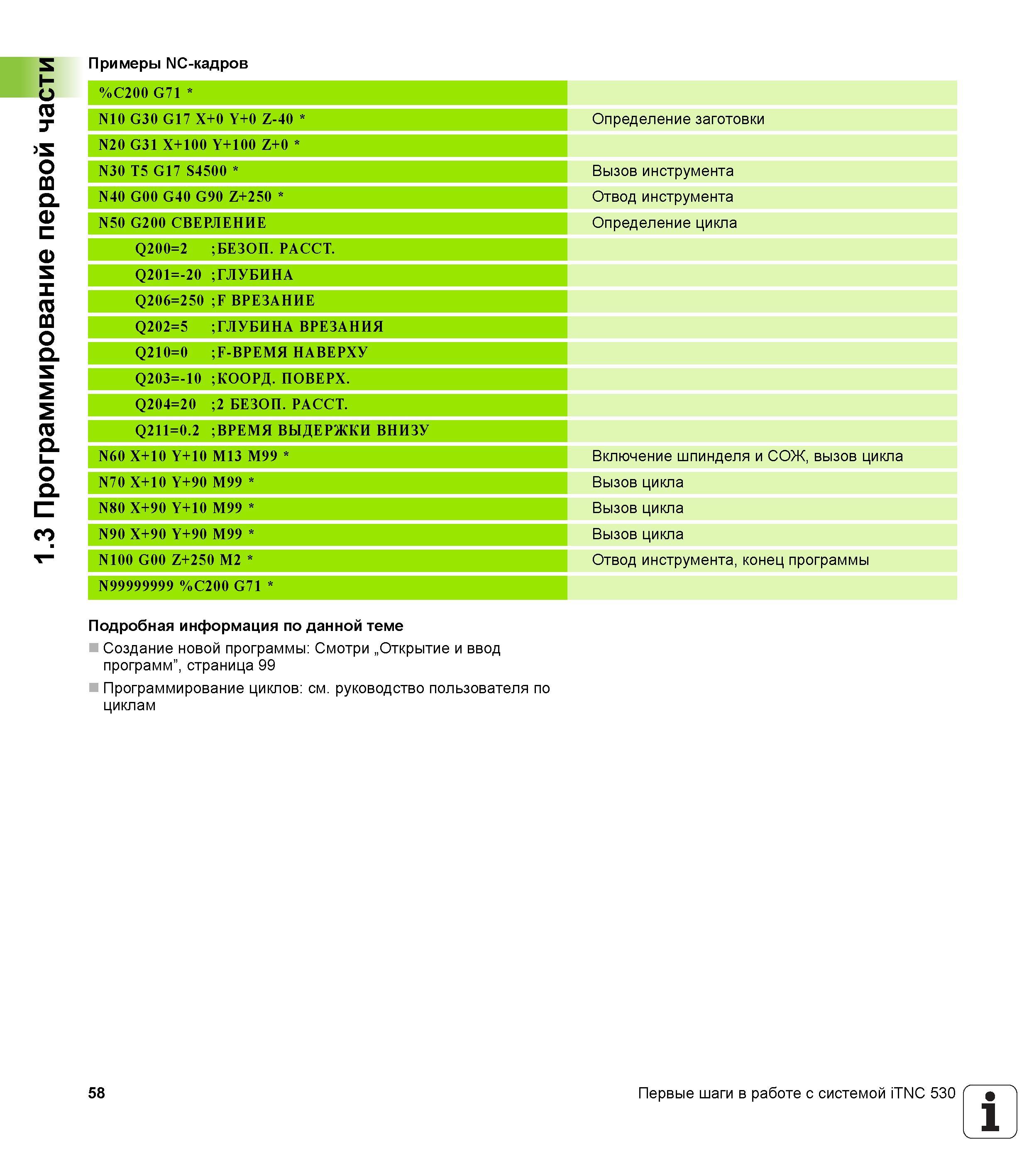

1.3 Программирование первой части Примеры NC-кадров %C200 G71 N10 G30 G17 X+0 Y+0 Z-40 N20 G31 X+100 Y+100 Z+0 N30 T5 G17 S4500 N40 G00 G40 G90 Z+250 N50 G200 СВЕРЛЕНИЕ Q200=2 ;БЕЗОП. РАССТ. Q201=-20 ;ГЛУБИНА Q206=250 ;F ВРЕЗАНИЕ Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q210=0 ;F-ВРЕМЯ НАВЕРХУ Q203=-10 ;КООРД. ПОВЕРХ. Q204=20 ;2 БЕЗОП. РАССТ. Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ N60 X+10 Y+10 M13 M99 N70 X+10 Y+90 M99 N80 X+90 Y+10 M99 N90 X+90 Y+90 M99 N100 G00 Z+250 M2 N99999999 %C200 G71 Определение заготовки Вызов инструмента Отвод инструмента Определение цикла Включение шпинделя и СОЖ, вызов цикла Вызов цикла Вызов цикла Вызов цикла Отвод инструмента, конец программы Подробная информация по данной теме Создание новой программы Смотри „Открытие и ввод программ”, страница 99 Программирование циклов см. руководство пользователя по циклам 58 Первые шаги в работе с системой iTNC 530 1
