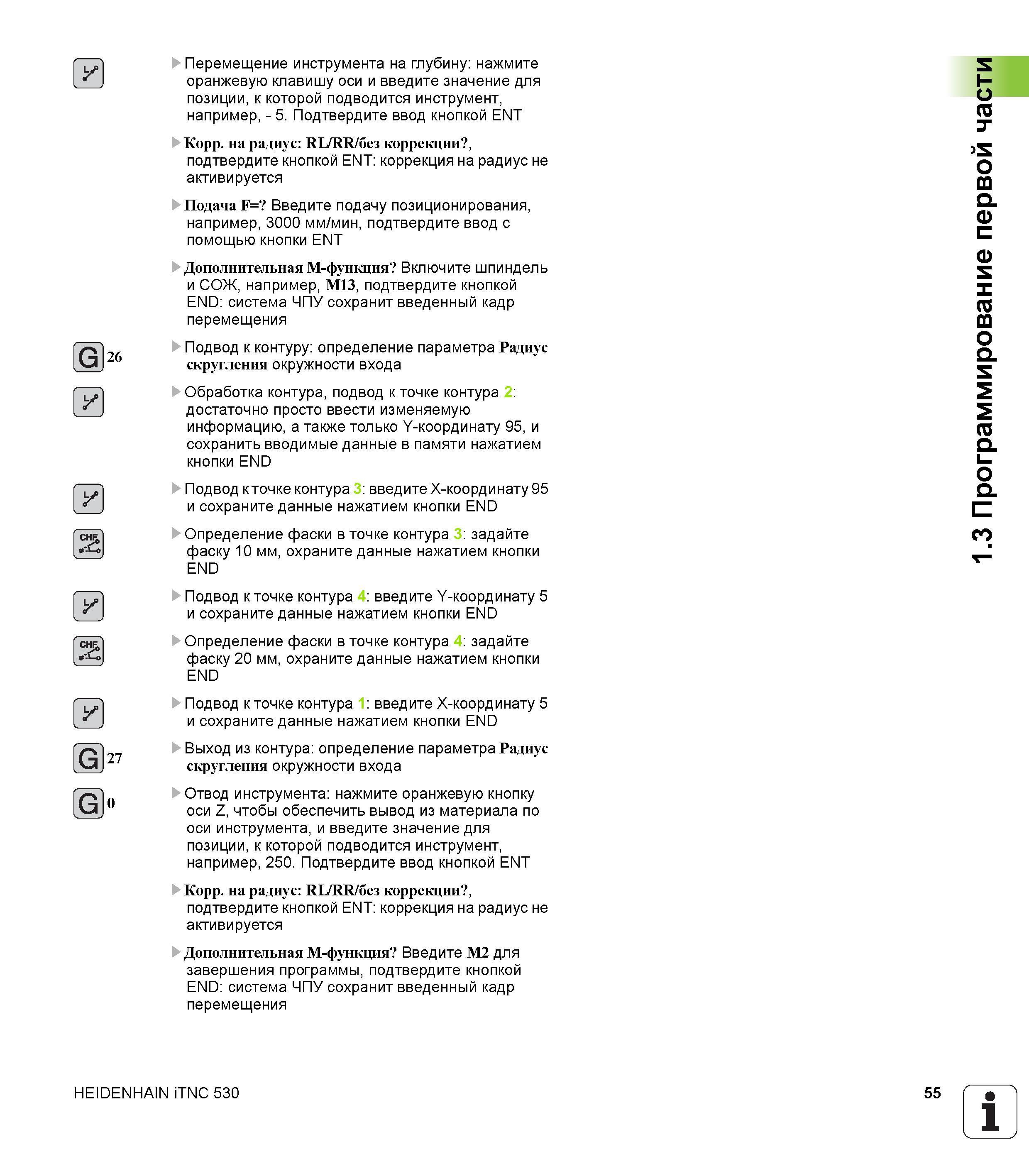

55 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.55

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 55 0055 Lab2u

У G 26 У У СНЕ, У SS G G 27 Перемещение инструмента на глубину нажмите оранжевую клавишу оси и введите значение для позиции, к которой подводится инструмент, например, - 5. Подтвердите ввод кнопкой ENT Корр. на радиус RL/RR/без коррекции , подтвердите кнопкой ENT коррекция на радиус не активируется Подача F= Введите подачу позиционирования, например, 3000 мм/мин, подтвердите ввод с помощью кнопки ENT Дополнительная M-функция Включите шпиндель и СОЖ, например, M13, подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения Подвод к контуру определение параметра Радиус скругления окружности входа Обработка контура, подвод к точке контура 2 достаточно просто ввести изменяемую информацию, а также только Y-координату 95, и сохранить вводимые данные в памяти нажатием кнопки END Подвод к точке контура 3 введите X-координату 95 и сохраните данные нажатием кнопки END Определение фаски в точке контура 3 задайте фаску 10 мм, охраните данные нажатием кнопки END Подвод к точке контура 4 введите Y-координату 5 и сохраните данные нажатием кнопки END Определение фаски в точке контура 4 задайте фаску 20 мм, охраните данные нажатием кнопки END Подвод к точке контура 1 введите X-координату 5 и сохраните данные нажатием кнопки END Выход из контура определение параметра Радиус скругления окружности входа Отвод инструмента нажмите оранжевую кнопку оси Z, чтобы обеспечить вывод из материала по оси инструмента, и введите значение для позиции, к которой подводится инструмент, например, 250. Подтвердите ввод кнопкой ENT Корр. на радиус RL/RR/без коррекции , подтвердите кнопкой ENT коррекция на радиус не активируется Дополнительная M-функция Введите M2 для завершения программы, подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения и HEIDENHAIN iTNC 530 55 1 1.3 Программирование первой части
