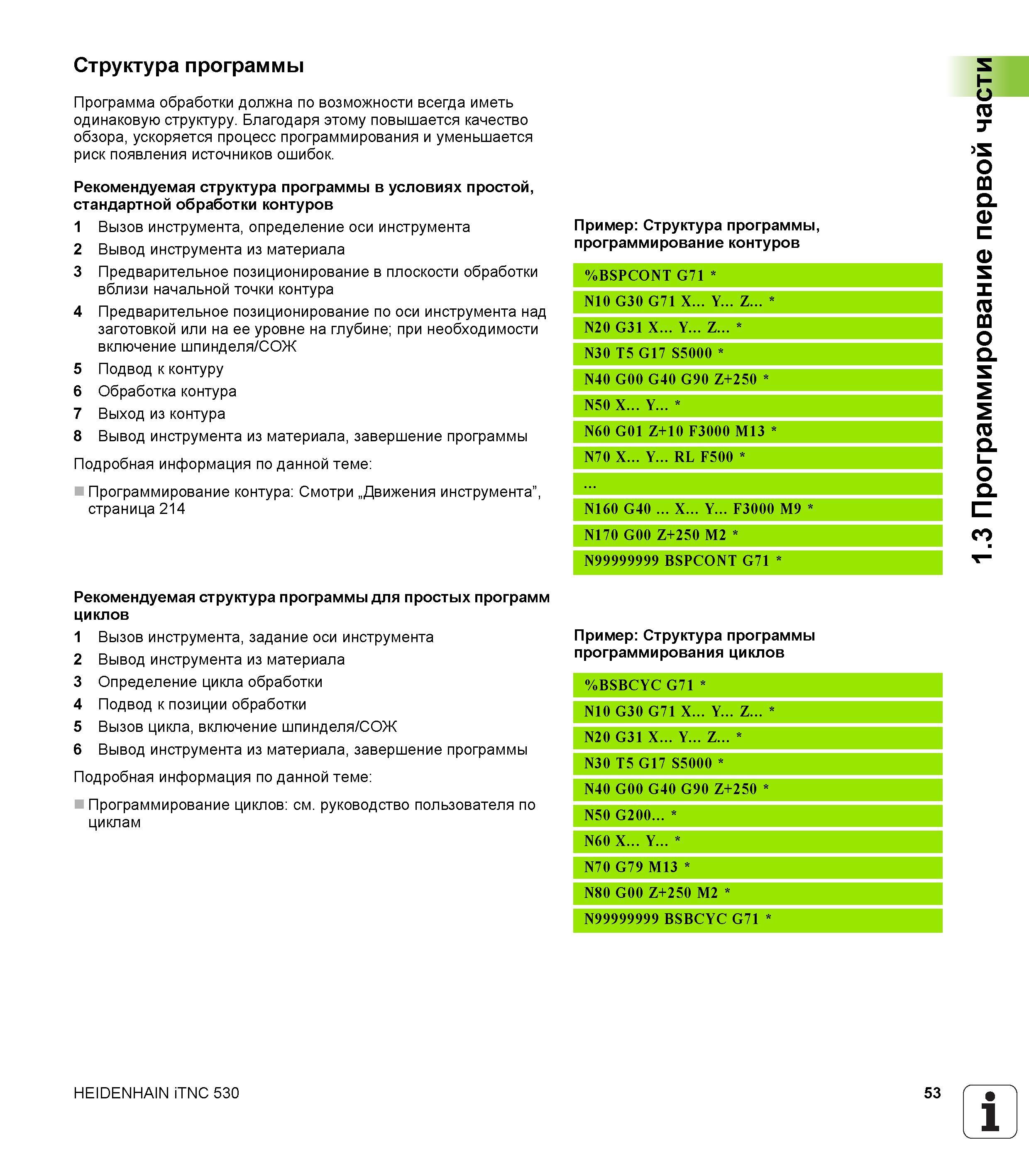

Структура программы Программа обработки должна по возможности всегда иметь одинаковую структуру. Благодаря этому повышается качество обзора, ускоряется процесс программирования и уменьшается риск появления источников ошибок. Рекомендуемая структура программы в условиях простой, стандартной обработки контуров 1 Вызов инструмента, определение оси инструмента 2 Вывод инструмента из материала 3 Предварительное позиционирование в плоскости обработки вблизи начальной точки контура 4 Предварительное позиционирование по оси инструмента над заготовкой или на ее уровне на глубине; при необходимости включение шпинделя/СОЖ 5 Подвод к контуру 6 Обработка контура 7 Выход из контура 8 Вывод инструмента из материала, завершение программы Подробная информация по данной теме Программирование контура Смотри „Движения инструмента”, страница 214 Рекомендуемая структура программы для простых программ циклов 1 Вызов инструмента, задание оси инструмента 2 Вывод инструмента из материала 3 Определение цикла обработки 4 Подвод к позиции обработки 5 Вызов цикла, включение шпинделя/СОЖ 6 Вывод инструмента из материала, завершение программы Подробная информация по данной теме Программирование циклов см. руководство пользователя по циклам Пример Структура программы, программирование контуров %BSPCONT G71 N10 G30 G71 X Y Z N20 G31 X Y Z N30 T5 G17 S5000 N40 G00 G40 G90 Z+250 N50 X Y N60 G01 Z+10 F3000 M13 N70 X Y RL F500 N160 G40 X Y F3000 M9 N170 G00 Z+250 M2 N99999999 BSPCONT G71 Пример Структура программы программирования циклов %BSBCYC G71 N10 G30 G71 X Y Z N20 G31 X Y Z N30 T5 G17 S5000 N40 G00 G40 G90 Z+250 N50 G200 N60 X Y N70 G79 M13 N80 G00 Z+250 M2 N99999999 BSBCYC G71 HEIDENHAIN iTNC 530 53 1 4 1.3 Программирование первой части
