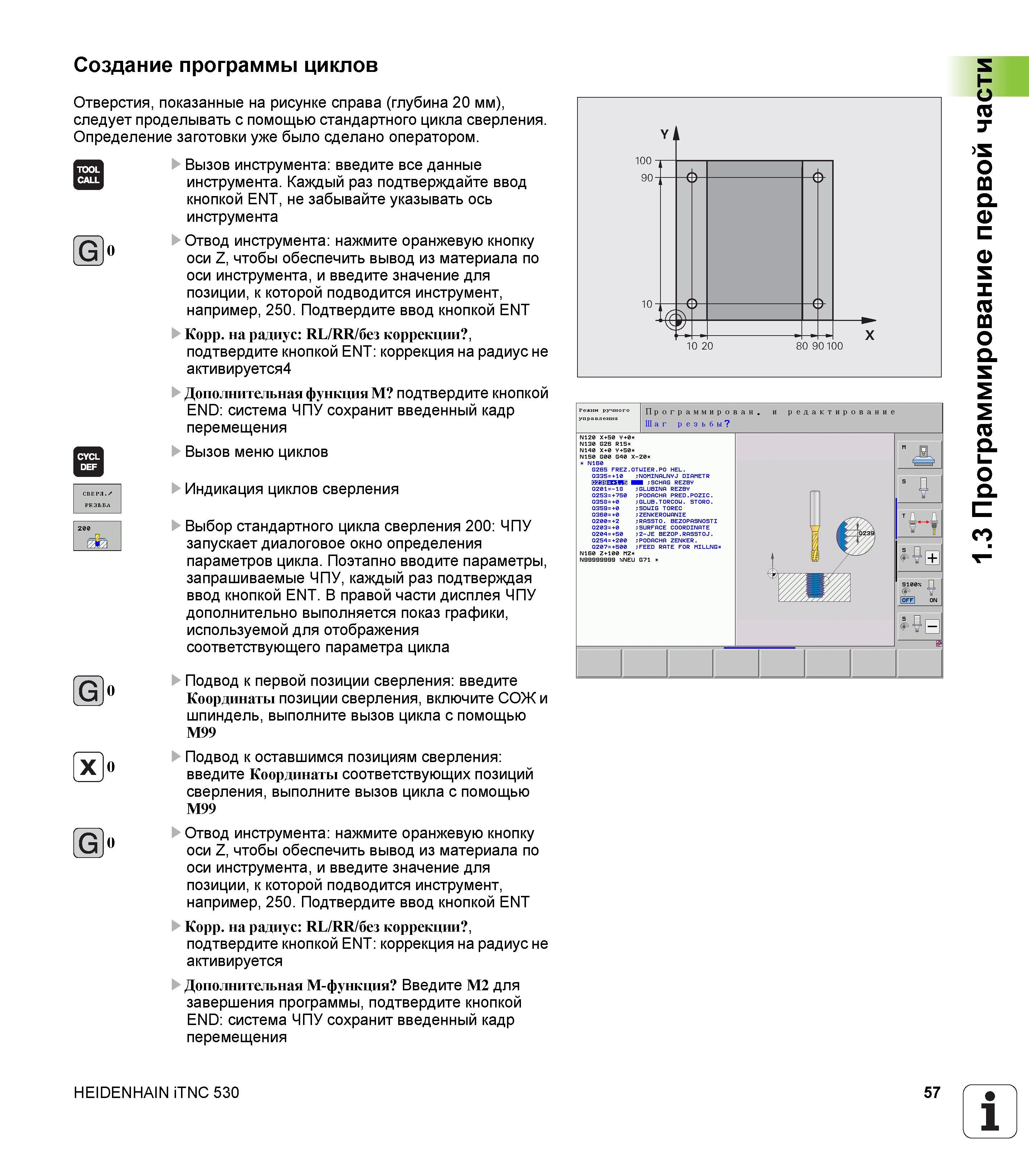

G Создание программы циклов Отверстия, показанные на рисунке справа (глубина 20 мм), следует проделывать с помощью стандартного цикла сверления. Определение заготовки уже было сделано оператором. Вызов инструмента введите все данные инструмента. Каждый раз подтверждайте ввод кнопкой ENT, не забывайте указывать ось инструмента Отвод инструмента нажмите оранжевую кнопку оси Z, чтобы обеспечить вывод из материала по оси инструмента, и введите значение для позиции, к которой подводится инструмент, например, 250. Подтвердите ввод кнопкой ENT Корр. на радиус RL/RR/без коррекции , подтвердите кнопкой ENT коррекция на радиус не активируется4 Дополнительная функция M подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения Вызов меню циклов Индикация циклов сверления Выбор стандартного цикла сверления 200 ЧПУ запускает диалоговое окно определения параметров цикла. Поэтапно вводите параметры, запрашиваемые ЧПУ, каждый раз подтверждая ввод кнопкой ENT. В правой части дисплея ЧПУ дополнительно выполняется показ графики, используемой для отображения соответствующего параметра цикла Подвод к первой позиции сверления введите Координаты позиции сверления, включите СОЖ и шпиндель, выполните вызов цикла с помощью M99 Подвод к оставшимся позициям сверления введите Координаты соответствующих позиций сверления, выполните вызов цикла с помощью M99 Отвод инструмента нажмите оранжевую кнопку оси Z, чтобы обеспечить вывод из материала по оси инструмента, и введите значение для позиции, к которой подводится инструмент, например, 250. Подтвердите ввод кнопкой ENT Корр. на радиус RL/RR/без коррекции , подтвердите кнопкой ENT коррекция на радиус не активируется Дополнительная M-функция Введите M2 для завершения программы, подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения G HEIDENHAIN iTNC 530 57 1 Ч _У 1.3 Программирование первой части
