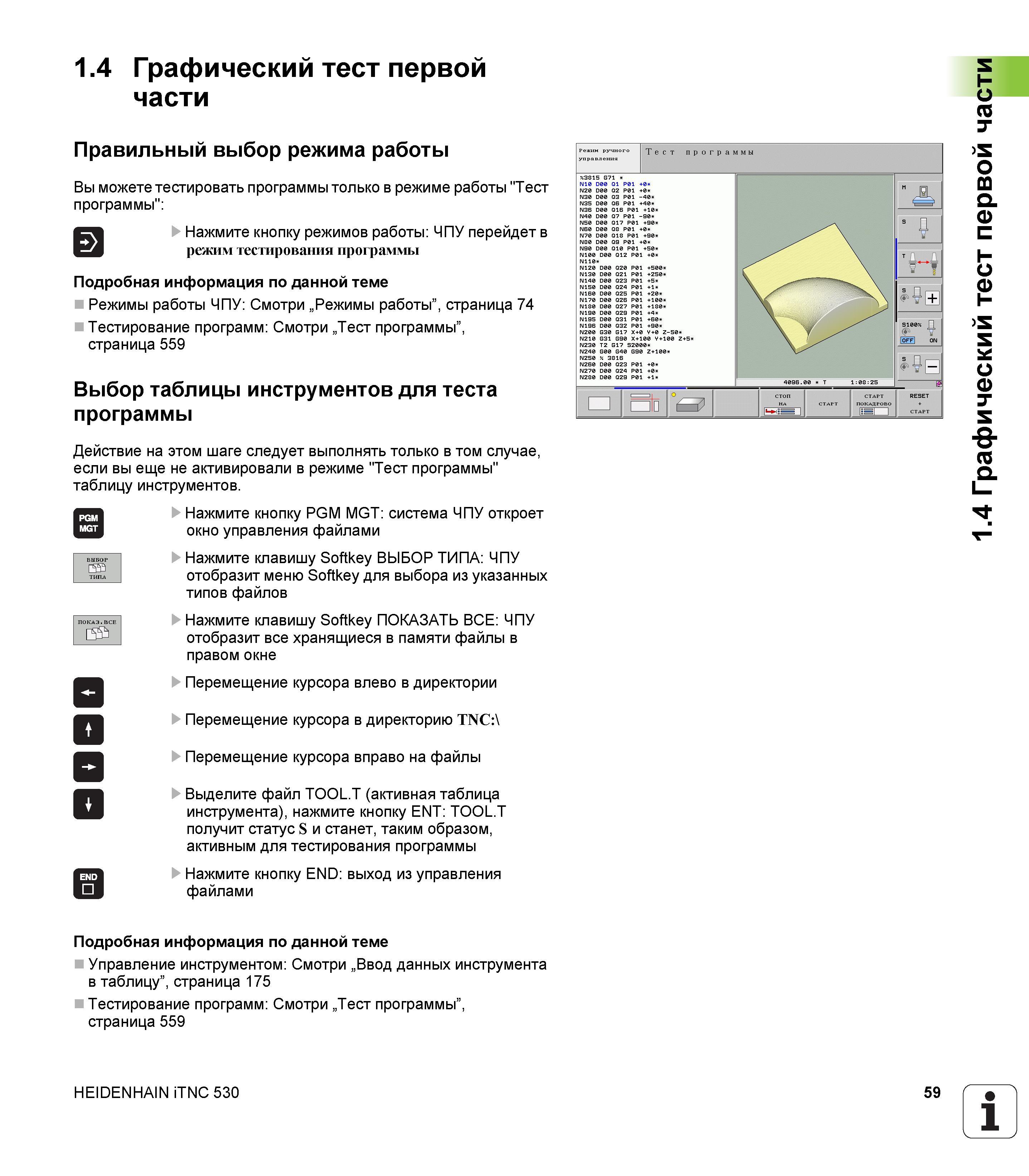

1.4 Графический тест первой части Правильный выбор режима работы Вы можете тестировать программы только в режиме работы "Тест программы" Нажмите кнопку режимов работы ЧПУ перейдет в режим тестирования программы Подробная информация по данной теме Режимы работы ЧПУ Смотри „Режимы работы”, страница 74 Тестирование программ Смотри „Тест программы”, страница 559 Выбор таблицы инструментов для теста программы Действие на этом шаге следует выполнять только в том случае, если вы еще не активировали в режиме "Тест программы" таблицу инструментов. Нажмите кнопку PGM MGT система ЧПУ откроет окно управления файлами Нажмите клавишу Softkey ВЫБОР ТИПА ЧПУ отобразит меню Softkey для выбора из указанных типов файлов Нажмите клавишу Softkey ПОКАЗАТЬ ВСЕ ЧПУ отобразит все хранящиеся в памяти файлы в правом окне Перемещение курсора влево в директории Перемещение курсора в директорию TNC:\ Перемещение курсора вправо на файлы Выделите файл TOOL.T (активная таблица инструмента), нажмите кнопку ENT TOOL.T получит статус S и станет, таким образом, активным для тестирования программы Нажмите кнопку END выход из управления файлами Тест программы Подробная информация по данной теме Управление инструментом Смотри „Ввод данных инструмента в таблицу”, страница 175 Тестирование программ Смотри „Тест программы”, страница 559 HEIDENHAIN iTNC 530 59 1 Ч _У 1.4 Графический тест первой части
