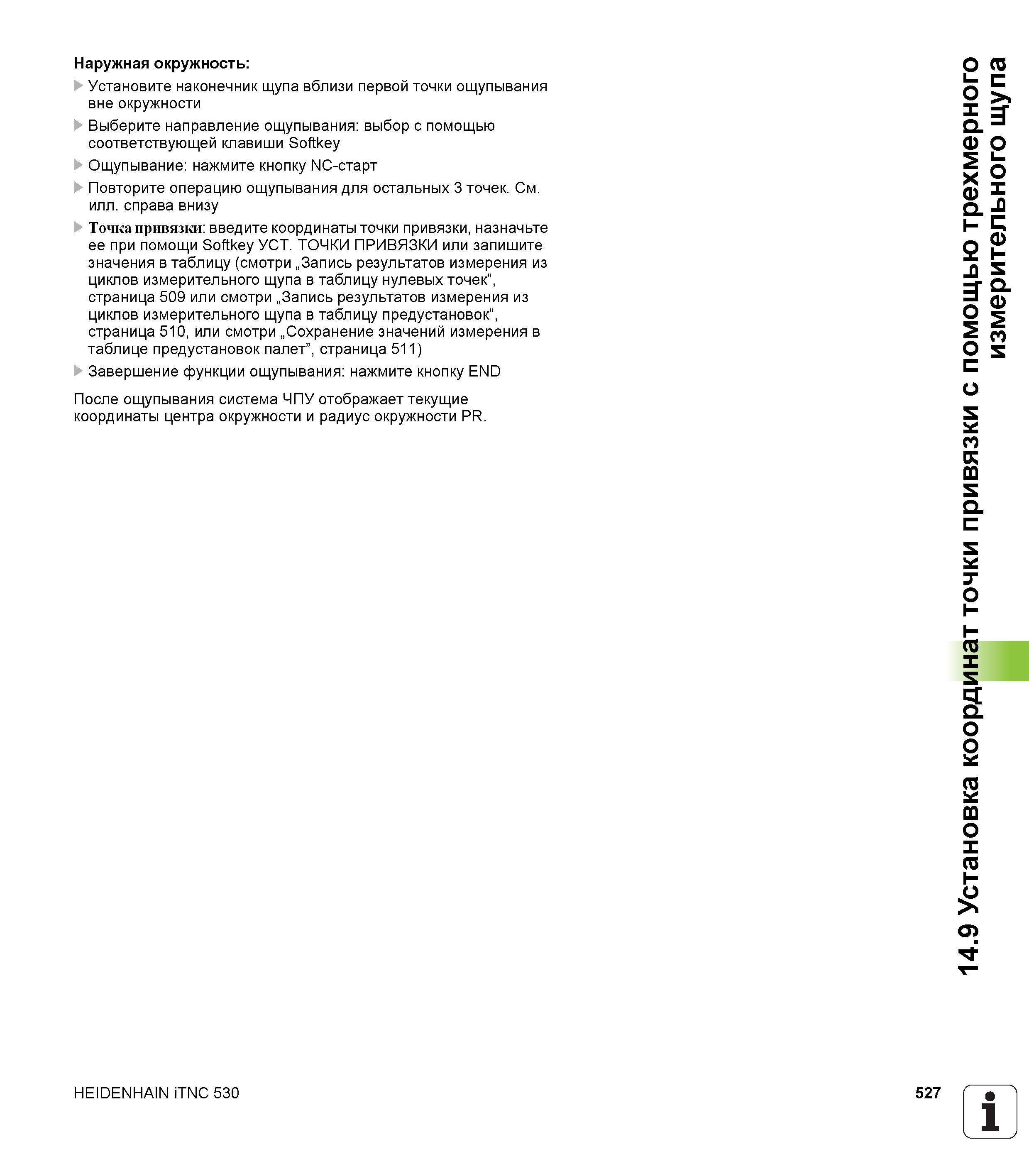

527 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.527

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 527 0527 Lab2u

Наружная окружность Установите наконечник щупа вблизи первой точки ощупывания вне окружности Выберите направление ощупывания выбор с помощью соответствующей клавиши Softkey Ощупывание нажмите кнопку NC-старт Повторите операцию ощупывания для остальных 3 точек. См. илл. справа внизу Точка привязки введите координаты точки привязки, назначьте ее при помощи Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек”, страница 509 или смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок”, страница 510, или смотри „Сохранение значений измерения в таблице предустановок палет”, страница 511) Завершение функции ощупывания нажмите кнопку END После ощупывания система ЧПУ отображает текущие координаты центра окружности и радиус окружности PR. HEIDENHAIN iTNC 530 527 1 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа
