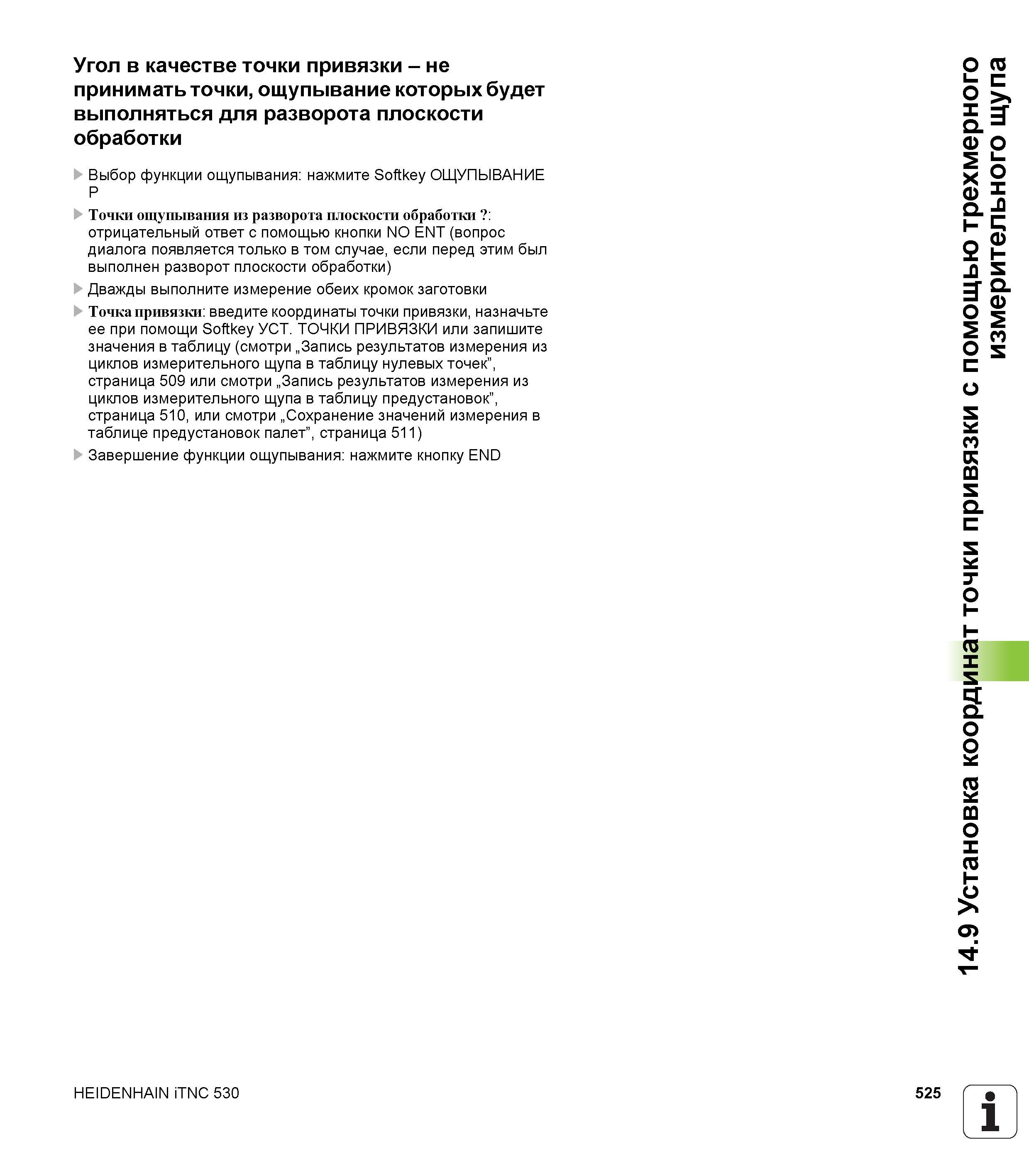

Угол в качестве точки привязки - не принимать точки, ощупывание которых будет выполняться для разворота плоскости обработки Выбор функции ощупывания нажмите Softkey ОЩУПЫВАНИЕ P Точки ощупывания из разворота плоскости обработки отрицательный ответ с помощью кнопки NO ENT (вопрос диалога появляется только в том случае, если перед этим был выполнен разворот плоскости обработки) Дважды выполните измерение обеих кромок заготовки Точка привязки введите координаты точки привязки, назначьте ее при помощи Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек”, страница 509 или смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок”, страница 510, или смотри „Сохранение значений измерения в таблице предустановок палет”, страница 511) Завершение функции ощупывания нажмите кнопку END HEIDENHAIN iTNC 530 525 1 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа
