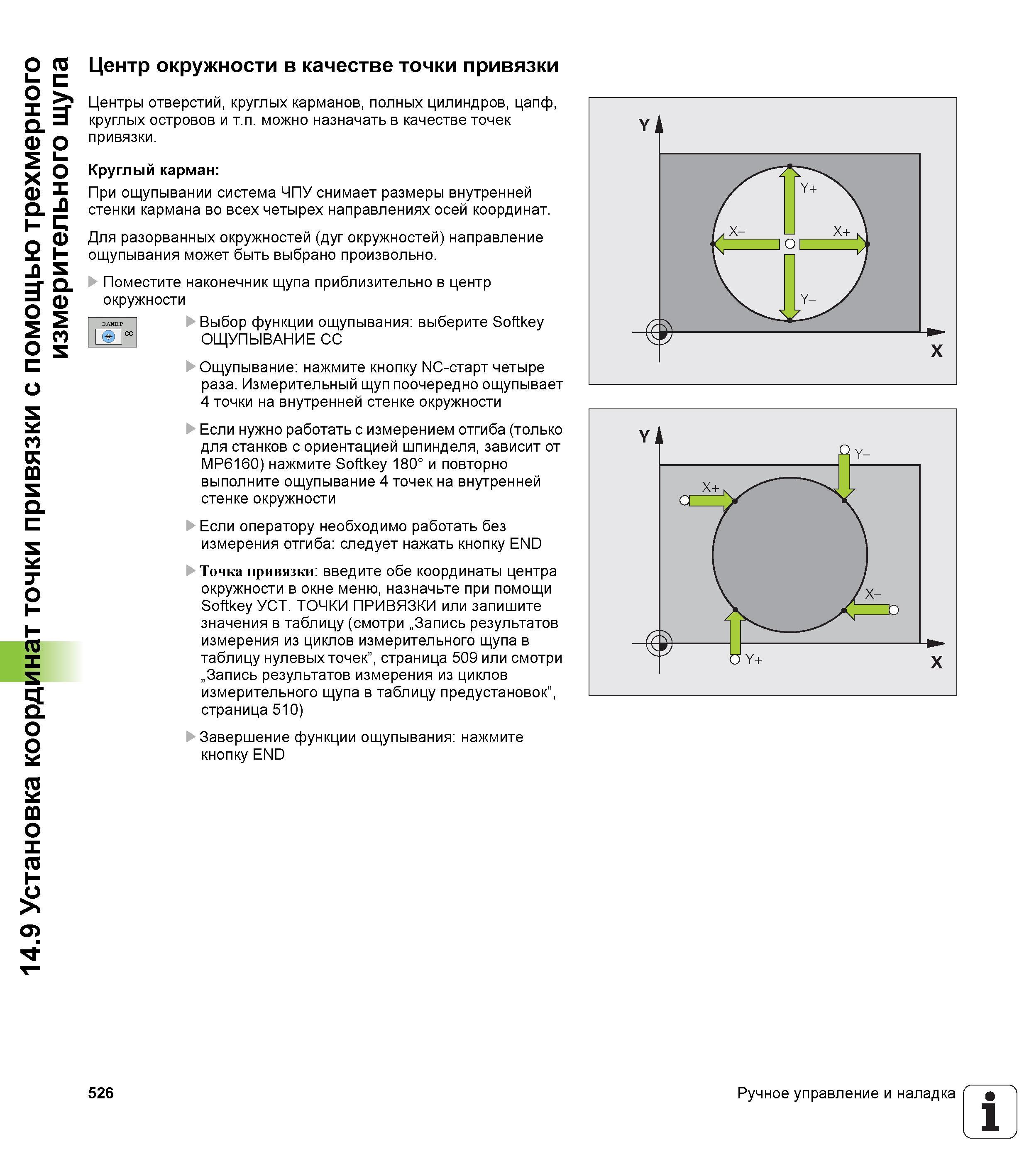

14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа Центр окружности в качестве точки привязки Центры отверстий, круглых карманов, полных цилиндров, цапф, круглых островов и т.п. можно назначать в качестве точек привязки. Круглый карман При ощупывании система ЧПУ снимает размеры внутренней стенки кармана во всех четырех направлениях осей координат. Для разорванных окружностей (дуг окружностей) направление ощупывания может быть выбрано произвольно. Поместите наконечник щупа приблизительно в центр окружности Э ЕР Выбор функции ощупывания выберите Softkey О сс ОЩУПЫВАНИЕ СС Ощупывание нажмите кнопку NC-старт четыре раза. Измерительный щуп поочередно ощупывает 4 точки на внутренней стенке окружности Если нужно работать с измерением отгиба (только для станков с ориентацией шпинделя, зависит от MP6160) нажмите Softkey 180° и повторно выполните ощупывание 4 точек на внутренней стенке окружности Если оператору необходимо работать без измерения отгиба следует нажать кнопку END Точка привязки введите обе координаты центра окружности в окне меню, назначьте при помощи Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек”, страница 509 или смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок”, страница 510) Завершение функции ощупывания нажмите кнопку END 526 Ручное управление и наладка 1
