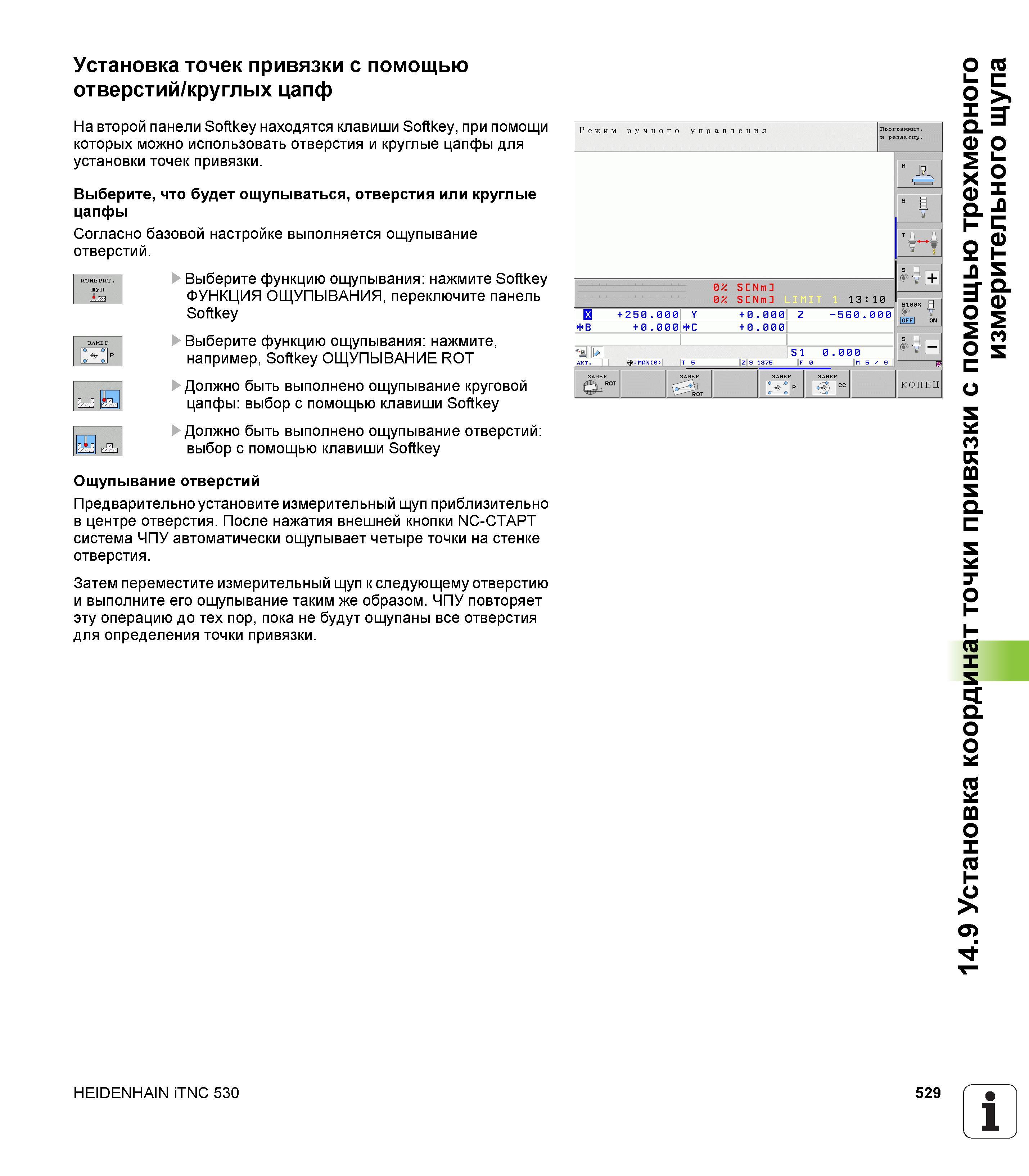

Установка точек привязки с помощью отверстий/круглых цапф На второй панели Softkey находятся клавиши Softkey, при помощи которых можно использовать отверстия и круглые цапфы для установки точек привязки. Выберите, что будет ощупываться, отверстия или круглые цапфы Согласно базовой настройке выполняется ощупывание отверстий. Выберите функцию ощупывания нажмите Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ, переключите панель Softkey Выберите функцию ощупывания нажмите, например, Softkey ОЩУПЫВАНИЕ ROT Должно быть выполнено ощупывание круговой цапфы выбор с помощью клавиши Softkey Должно быть выполнено ощупывание отверстий выбор с помощью клавиши Softkey Ощупывание отверстий Предварительно установите измерительный щуп приблизительно в центре отверстия. После нажатия внешней кнопки NO-СТАРТ система ЧПУ автоматически ощупывает четыре точки на стенке отверстия. Затем переместите измерительный щуп к следующему отверстию и выполните его ощупывание таким же образом. ЧПУ повторяет эту операцию до тех пор, пока не будут ощупаны все отверстия для определения точки привязки. ИЗМЕРИТ. щуп Ат Режим РУЧНОГО управления Программир. п ’Н Я ЕВ S100S4 Ц <е f off on 0°/о S С N m И 0°/о S С N m И Щ13 10 В +250.000 Y +0.000 Z - 5 Б 0.0 0 0 ФВ +0.000 ФС +0.000 Ян а к S1 0 . 000 ЗАМЕР ЗАМЕР ЗАМЕР ЗАМЕР D R0T от № КОНЕЦ HEIDENHAIN iTNC 530 529 1 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа
