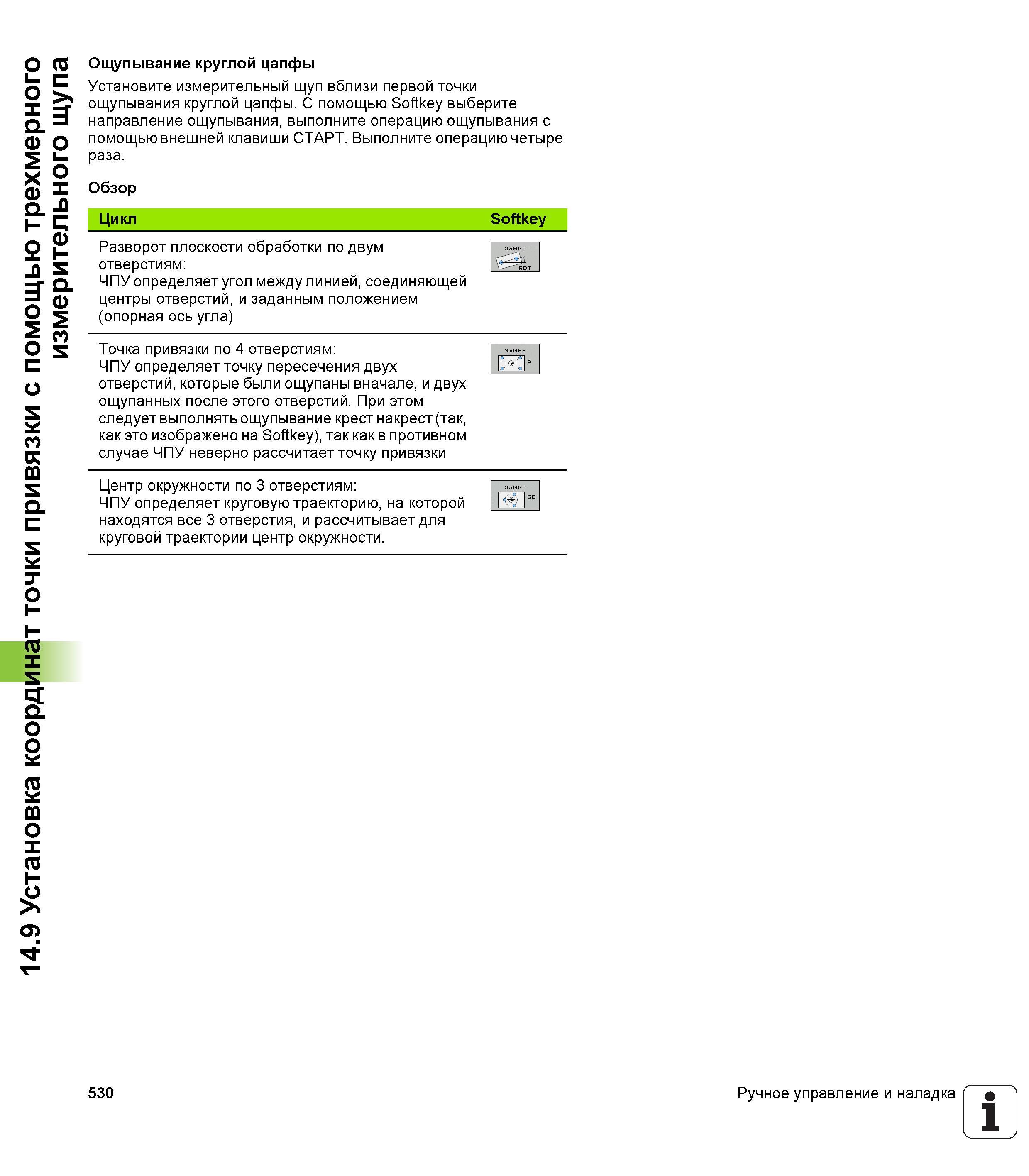

14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа Ощупывание круглой цапфы Установите измерительный щуп вблизи первой точки ощупывания круглой цапфы. С помощью Softkey выберите направление ощупывания, выполните операцию ощупывания с помощью внешней клавиши СТАРТ. Выполните операцию четыре раза. Обзор Цикл Softkey Разворот плоскости обработки по двум отверстиям ЧПУ определяет угол между линией, соединяющей центры отверстий, и заданным положением (опорная ось угла) фш. V ROT Точка привязки по 4 отверстиям ЧПУ определяет точку пересечения двух отверстий, которые были ощупаны вначале, и двух ощупанных после этого отверстий. При этом следует выполнять ощупывание крест накрест (так, как это изображено на Softkey), так как в противном случае ЧПУ неверно рассчитает точку привязки ЗАМЕР Центр окружности по 3 отверстиям ЧПУ определяет круговую траекторию, на которой находятся все 3 отверстия, и рассчитывает для круговой траектории центр окружности. 530 Ручное управление и наладка 1
