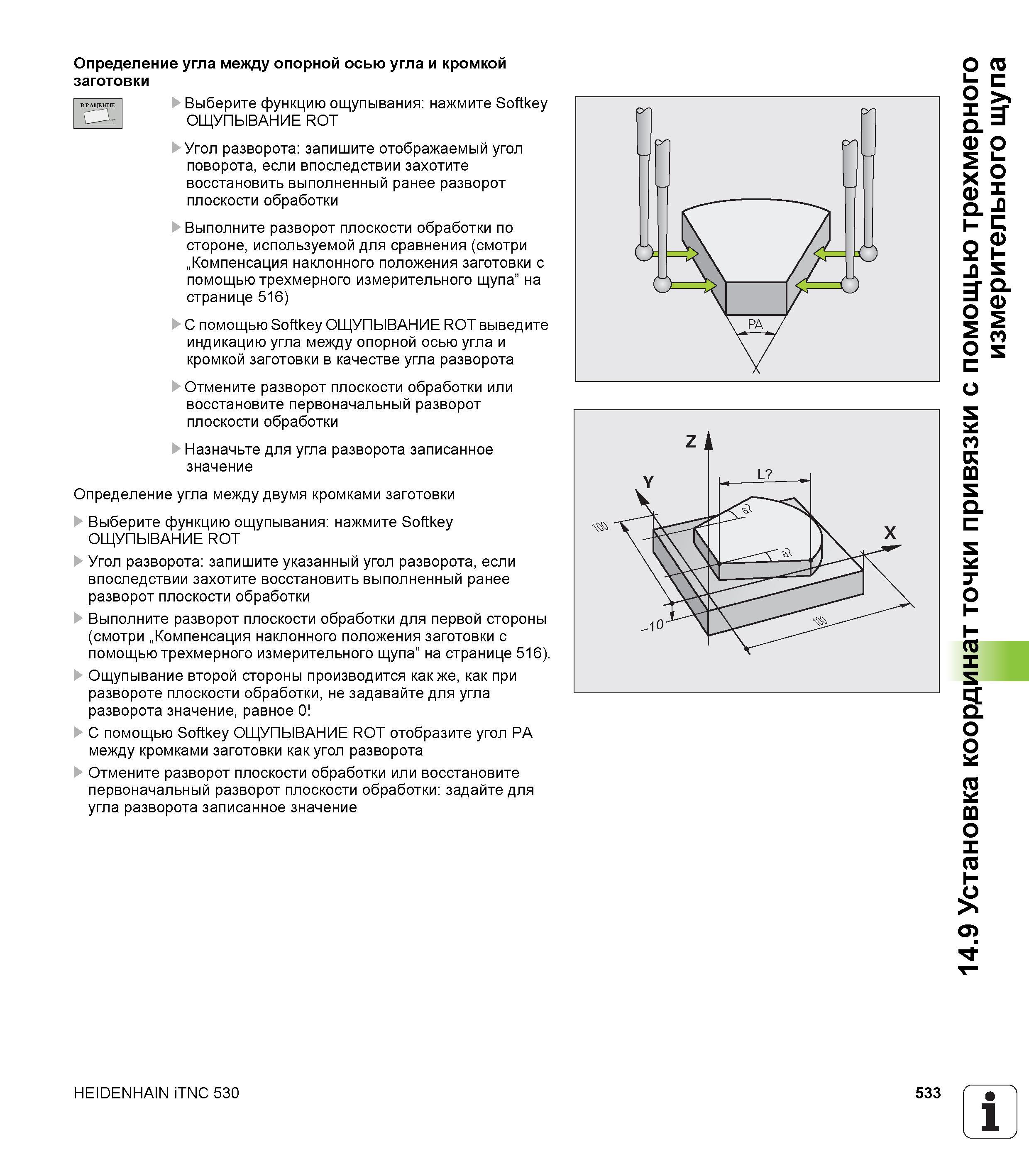

Определение угла между опорной осью угла и кромкой заготовки Г ВРАЩЕНИЕ Выберите функцию ощупывания нажмите Softkey GtJ ОЩУПЫВАНИЕ ROT Угол разворота запишите отображаемый угол поворота, если впоследствии захотите восстановить выполненный ранее разворот плоскости обработки Выполните разворот плоскости обработки по стороне, используемой для сравнения (смотри „Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа” на странице 516) С помощью Softkey ОЩУПЫВАНИЕ ROT выведите индикацию угла между опорной осью угла и кромкой заготовки в качестве угла разворота Отмените разворот плоскости обработки или восстановите первоначальный разворот плоскости обработки Назначьте для угла разворота записанное значение Определение угла между двумя кромками заготовки Выберите функцию ощупывания нажмите Softkey ОЩУПЫВАНИЕ ROT Угол разворота запишите указанный угол разворота, если впоследствии захотите восстановить выполненный ранее разворот плоскости обработки Выполните разворот плоскости обработки для первой стороны (смотри „Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа” на странице 516). Ощупывание второй стороны производится как же, как при развороте плоскости обработки, не задавайте для угла разворота значение, равное 0 С помощью Softkey ОЩУПЫВАНИЕ ROT отобразите угол РА между кромками заготовки как угол разворота Отмените разворот плоскости обработки или восстановите первоначальный разворот плоскости обработки задайте для угла разворота записанное значение HEIDENHAIN iTNC 530 533 1 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа
