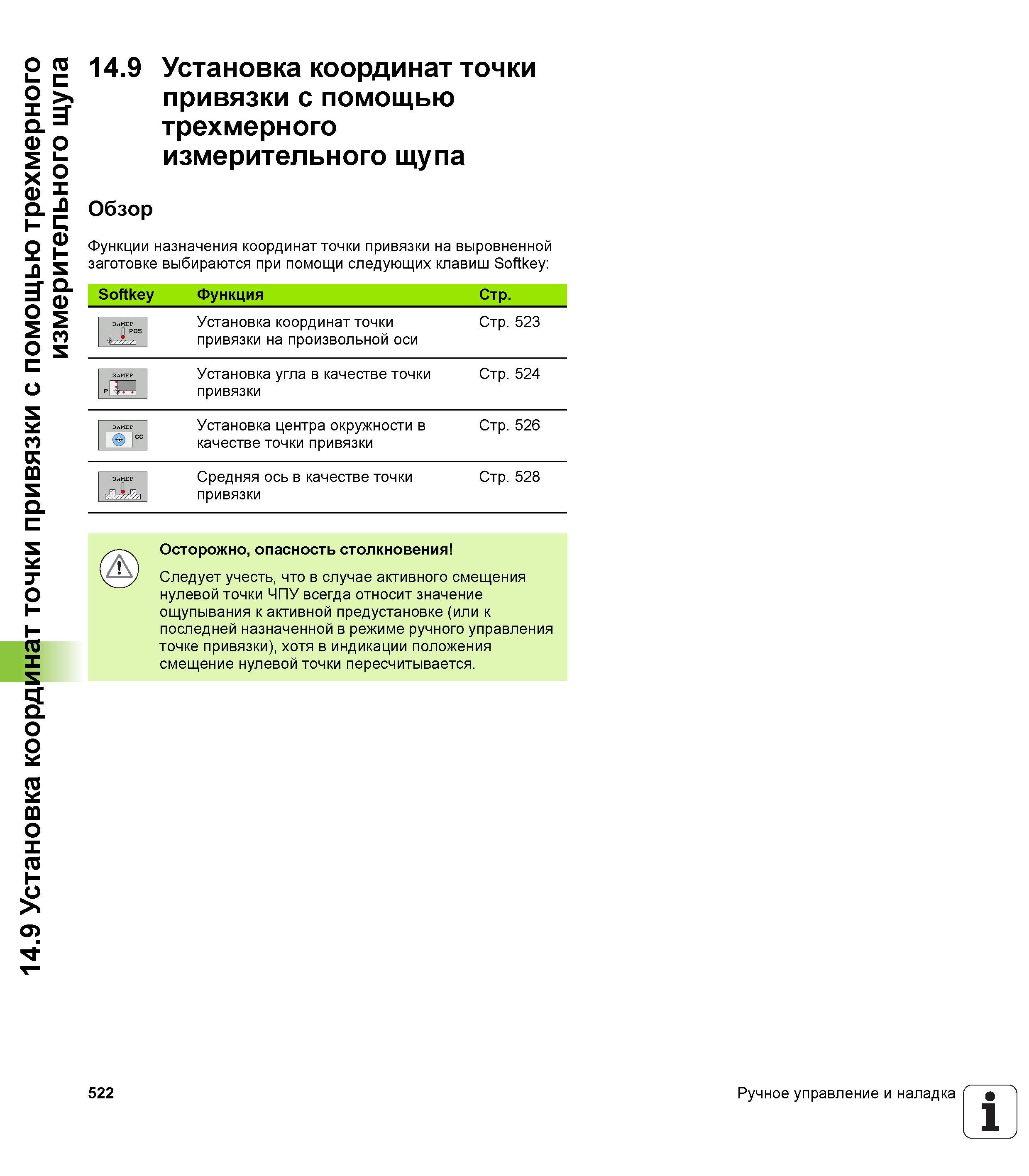

14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа 14.9 Установка координат точки привязки с помощью трехмерного измерительного щупа Обзор Функции назначения координат точки привязки на выровненной заготовке выбираются при помощи следующих клавиш Softkey Softkey Функция Стр. Установка координат точки Стр. 523 привязки на произвольной оси Установка угла в качестве точки Стр. 524 привязки Установка центра окружности в Стр. 526 качестве точки привязки Средняя ось в качестве точки Стр. 528 привязки Осторожно, опасность столкновения Следует учесть, что в случае активного смещения нулевой точки ЧПУ всегда относит значение ощупывания к активной предустановке (или к последней назначенной в режиме ручного управления точке привязки), хотя в индикации положения смещение нулевой точки пересчитывается. 522 Ручное управление и наладка 1
