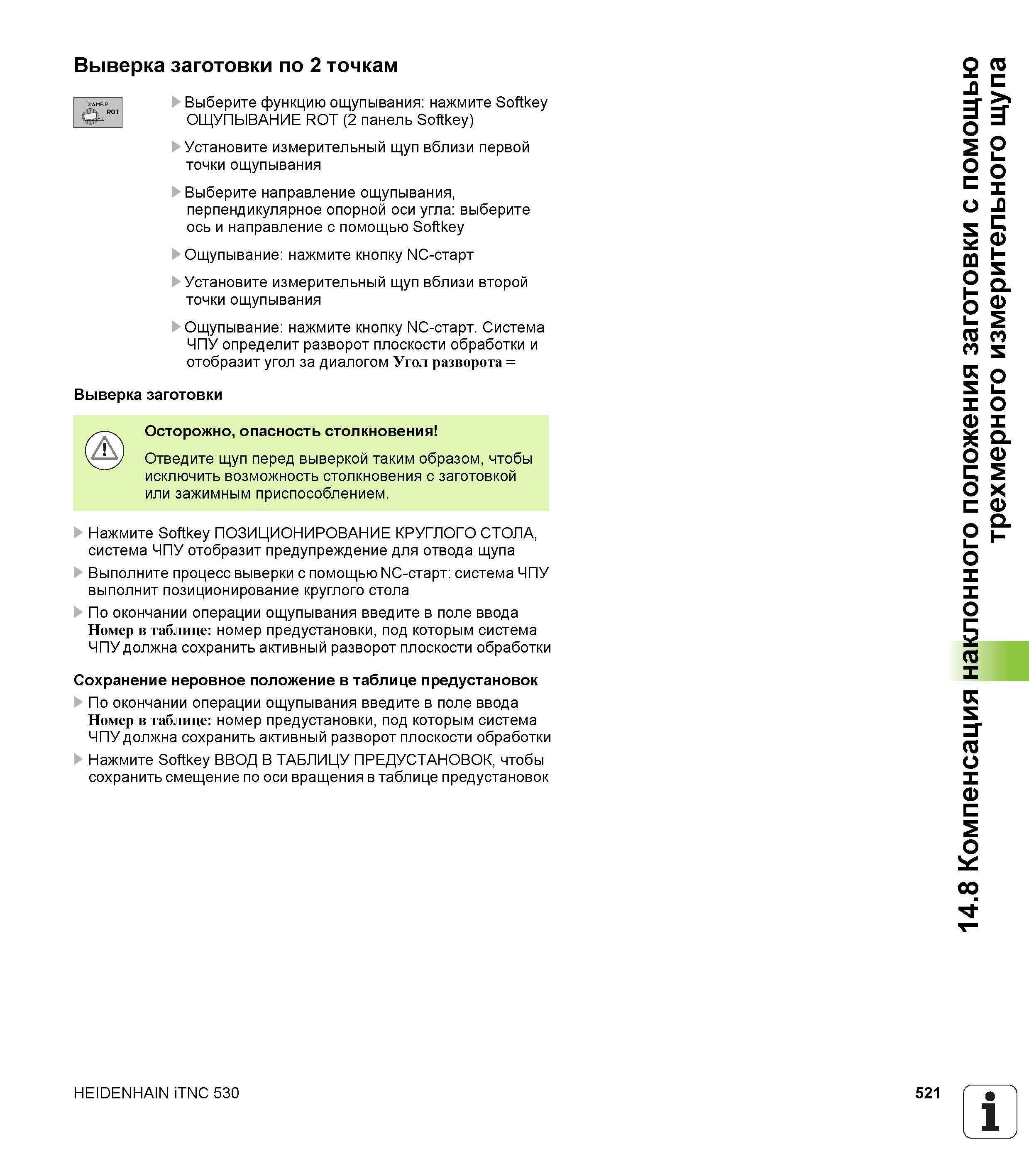

Выверка заготовки по 2 точкам замер к Выберите функцию ощупывания нажмите Softkey ОЩУПЫВАНИЕ ROT (2 панель Softkey) Установите измерительный щуп вблизи первой точки ощупывания Выберите направление ощупывания, перпендикулярное опорной оси угла выберите ось и направление с помощью Softkey Ощупывание нажмите кнопку NC-старт Установите измерительный щуп вблизи второй точки ощупывания Ощупывание нажмите кнопку NC-старт. Система ЧПУ определит разворот плоскости обработки и отобразит угол за диалогом Угол разворота = Выверка заготовки Осторожно, опасность столкновения Отведите щуп перед выверкой таким образом, чтобы исключить возможность столкновения с заготовкой или зажимным приспособлением. Нажмите Softkey ПОЗИЦИОНИРОВАНИЕ КРУГЛОГО СТОЛА, система ЧПУ отобразит предупреждение для отвода щупа Выполните процесс выверки с помощью NC-старт система ЧПУ выполнит позиционирование круглого стола По окончании операции ощупывания введите в поле ввода Номер в таблице номер предустановки, под которым система ЧПУ должна сохранить активный разворот плоскости обработки Сохранение неровное положение в таблице предустановок По окончании операции ощупывания введите в поле ввода Номер в таблице номер предустановки, под которым система ЧПУ должна сохранить активный разворот плоскости обработки Нажмите Softkey ВВОД В ТАБЛИЦУ ПРЕДУСТАНОВОК, чтобы сохранить смещение по оси вращения в таблице предустановок HEIDENHAIN iTNC 530 521 1 Ч _ 14.8 Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа
