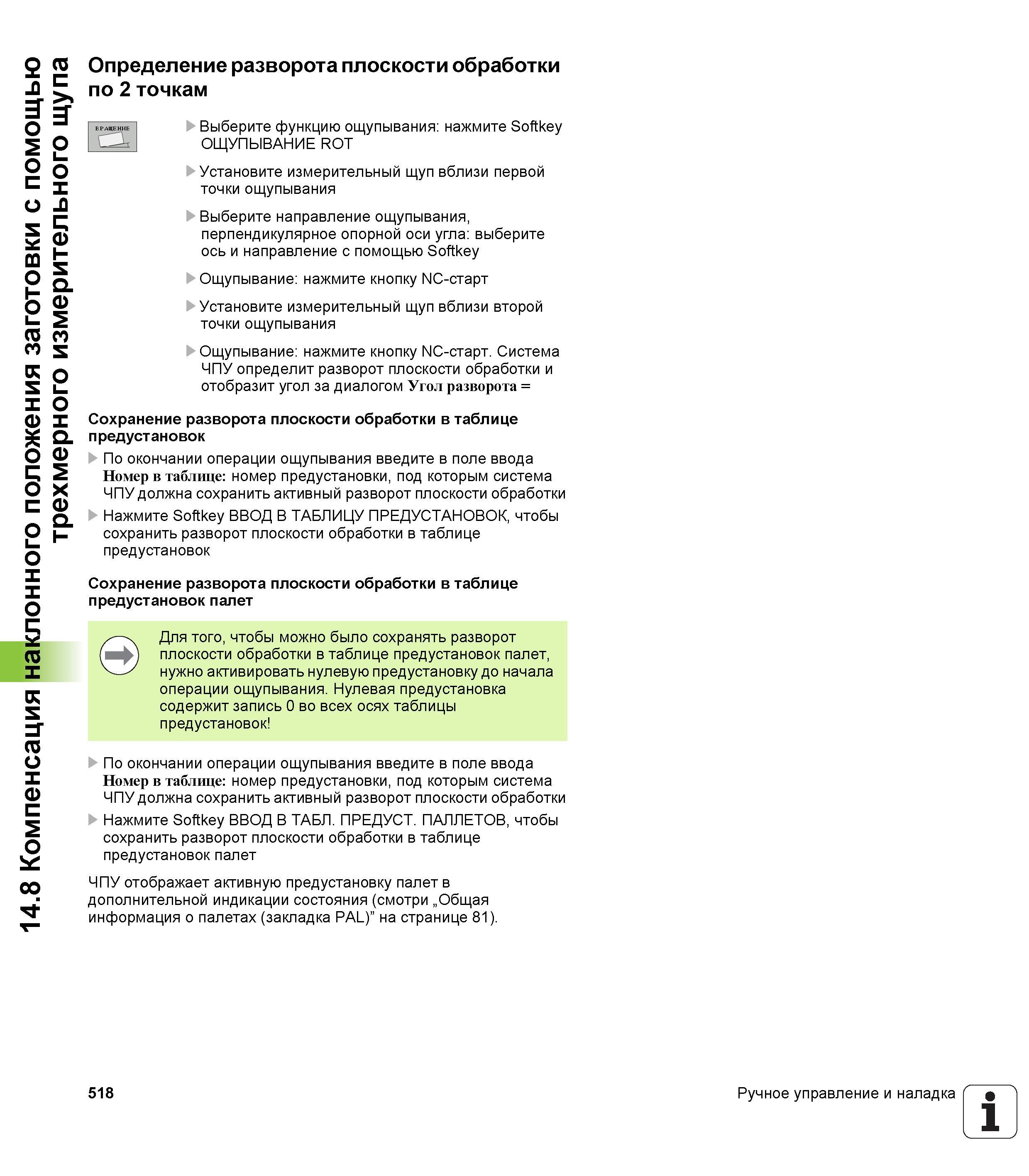

14.8 Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа Определение разворота плоскости обработки по 2 точкам Г ВРАЩЕНИЕ Выберите функцию ощупывания нажмите Softkey .QLI ОЩУПЫВАНИЕ ROT Установите измерительный щуп вблизи первой точки ощупывания Выберите направление ощупывания, перпендикулярное опорной оси угла выберите ось и направление с помощью Softkey Ощупывание нажмите кнопку NC-старт Установите измерительный щуп вблизи второй точки ощупывания Ощупывание нажмите кнопку NC-старт. Система ЧПУ определит разворот плоскости обработки и отобразит угол за диалогом Угол разворота = Сохранение разворота плоскости обработки в таблице предустановок U По окончании операции ощупывания введите в поле ввода Номер в таблице номер предустановки, под которым система ЧПУ должна сохранить активный разворот плоскости обработки Нажмите Softkey ВВОД В ТАБЛИЦУ ПРЕДУСТАНОВОК, чтобы сохранить разворот плоскости обработки в таблице предустановок Сохранение разворота плоскости обработки в таблице предустановок палет Для того, чтобы можно было сохранять разворот плоскости обработки в таблице предустановок палет, нужно активировать нулевую предустановку до начала операции ощупывания. Нулевая предустановка содержит запись 0 во всех осях таблицы предустановок U По окончании операции ощупывания введите в поле ввода Номер в таблице номер предустановки, под которым система ЧПУ должна сохранить активный разворот плоскости обработки Нажмите Softkey ВВОД В ТАБЛ. ПРЕДУСТ. ПАЛЛЕТОВ, чтобы сохранить разворот плоскости обработки в таблице предустановок палет ЧПУ отображает активную предустановку палет в дополнительной индикации состояния (смотри „Общая информация о палетах (закладка PAL)” на странице 81). 518 Ручное управление и наладка 1
