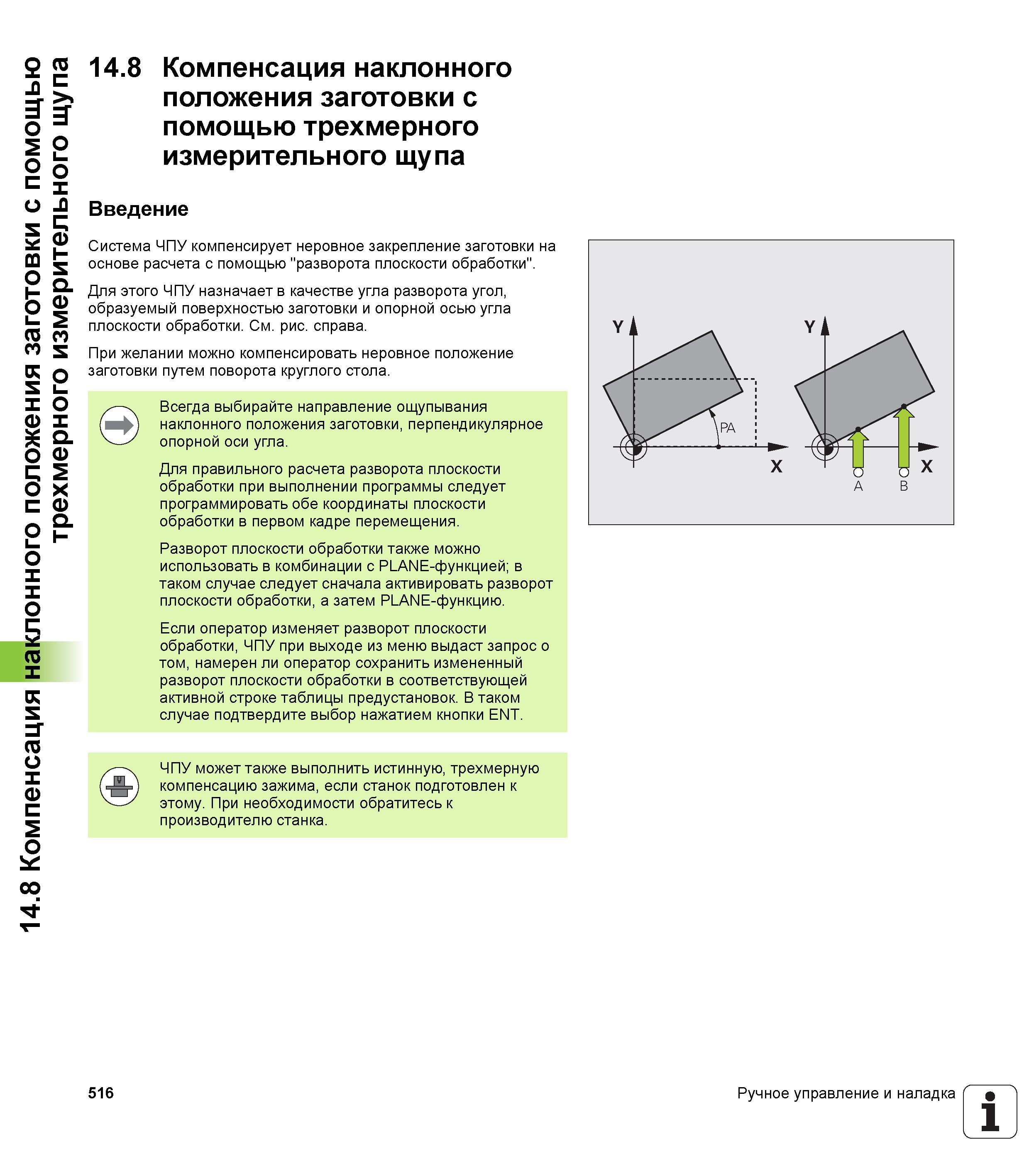

14.8 Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа 14.8 Компенсация наклонного положения заготовки с помощью трехмерного измерительного щупа Введение Система ЧПУ компенсирует неровное закрепление заготовки на основе расчета с помощью "разворота плоскости обработки". Для этого ЧПУ назначает в качестве угла разворота угол, образуемый поверхностью заготовки и опорной осью угла плоскости обработки. См. рис. справа. При желании можно компенсировать неровное положение заготовки путем поворота круглого стола. Всегда выбирайте направление ощупывания наклонного положения заготовки, перпендикулярное опорной оси угла. Для правильного расчета разворота плоскости обработки при выполнении программы следует программировать обе координаты плоскости обработки в первом кадре перемещения. Разворот плоскости обработки также можно использовать в комбинации с PLANE-функцией; в таком случае следует сначала активировать разворот плоскости обработки, а затем PLANE-функцию. Если оператор изменяет разворот плоскости обработки, ЧПУ при выходе из меню выдаст запрос о том, намерен ли оператор сохранить измененный разворот плоскости обработки в соответствующей активной строке таблицы предустановок. В таком случае подтвердите выбор нажатием кнопки ENT. ЧПУ может также выполнить истинную, трехмерную компенсацию зажима, если станок подготовлен к этому. При необходимости обратитесь к производителю станка. 516 Ручное управление и наладка 1
