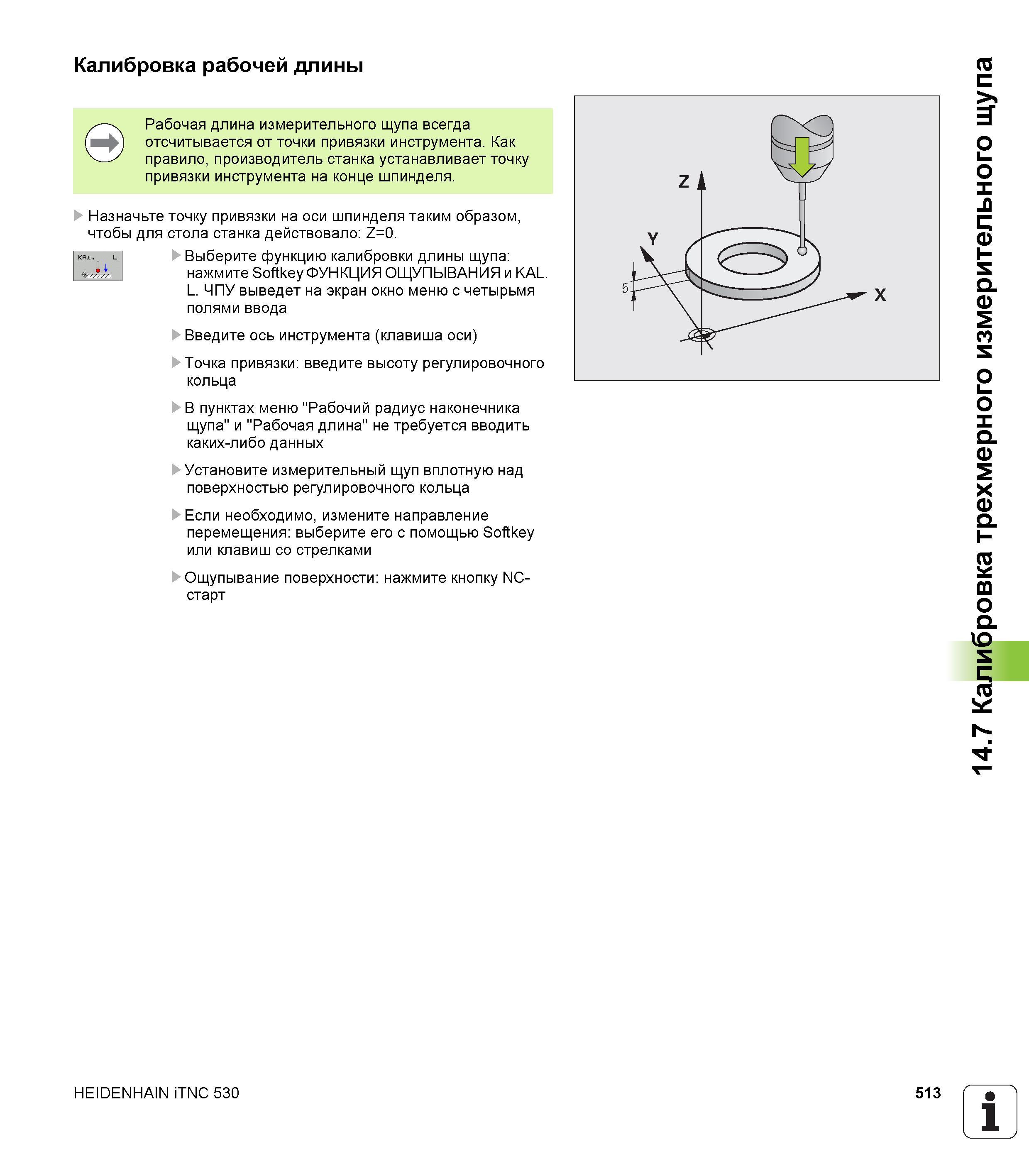

Калибровка рабочей длины Рабочая длина измерительного щупа всегда отсчитывается от точки привязки инструмента. Как правило, производитель станка устанавливает точку привязки инструмента на конце шпинделя. Назначьте точку привязки на оси шпинделя таким образом, чтобы для стола станка действовало Z=0. Выберите функцию калибровки длины щупа нажмите Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ и KAL. L. ЧПУ выведет на экран окно меню с четырьмя полями ввода Введите ось инструмента (клавиша оси) Точка привязки введите высоту регулировочного кольца В пунктах меню "Рабочий радиус наконечника щупа" и "Рабочая длина" не требуется вводить каких-либо данных Установите измерительный щуп вплотную над поверхностью регулировочного кольца Если необходимо, измените направление перемещения выберите его с помощью Softkey или клавиш со стрелками Ощупывание поверхности нажмите кнопку NC-старт HEIDENHAIN iTNC 530 513 1 14.7 Калибровка трехмерного измерительного щупа
