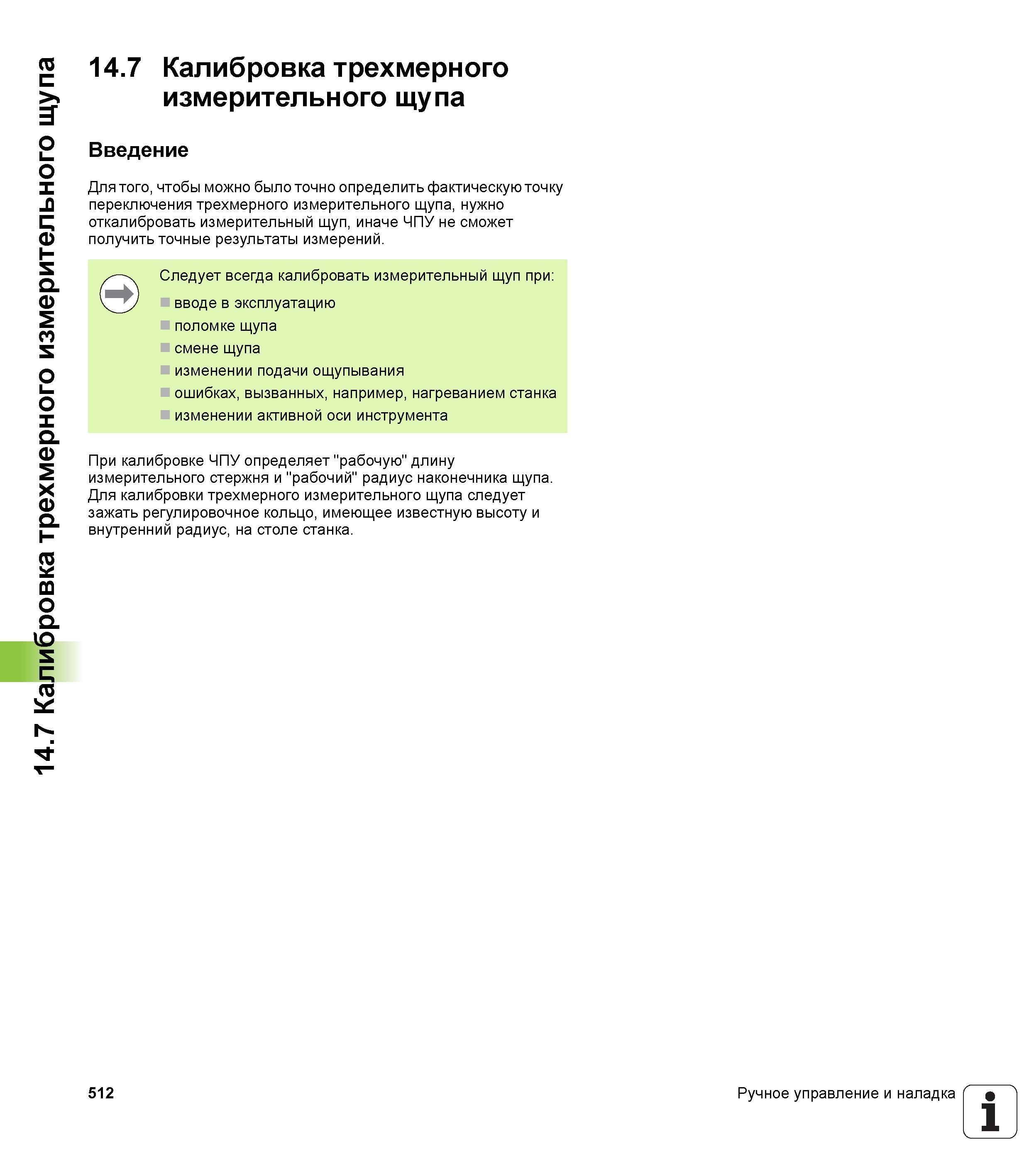

14.7 Калибровка трехмерного измерительного щупа 14.7 Калибровка трехмерного измерительного щупа Введение Для того, чтобы можно было точно определить фактическую точку переключения трехмерного измерительного щупа, нужно откалибровать измерительный щуп, иначе ЧПУ не сможет получить точные результаты измерений. Следует всегда калибровать измерительный щуп при вводе в эксплуатацию поломке щупа смене щупа изменении подачи ощупывания ошибках, вызванных, например, нагреванием станка изменении активной оси инструмента При калибровке ЧПУ определяет "рабочую" длину измерительного стержня и "рабочий" радиус наконечника щупа. Для калибровки трехмерного измерительного щупа следует зажать регулировочное кольцо, имеющее известную высоту и внутренний радиус, на столе станка. 512 Ручное управление и наладка 1
