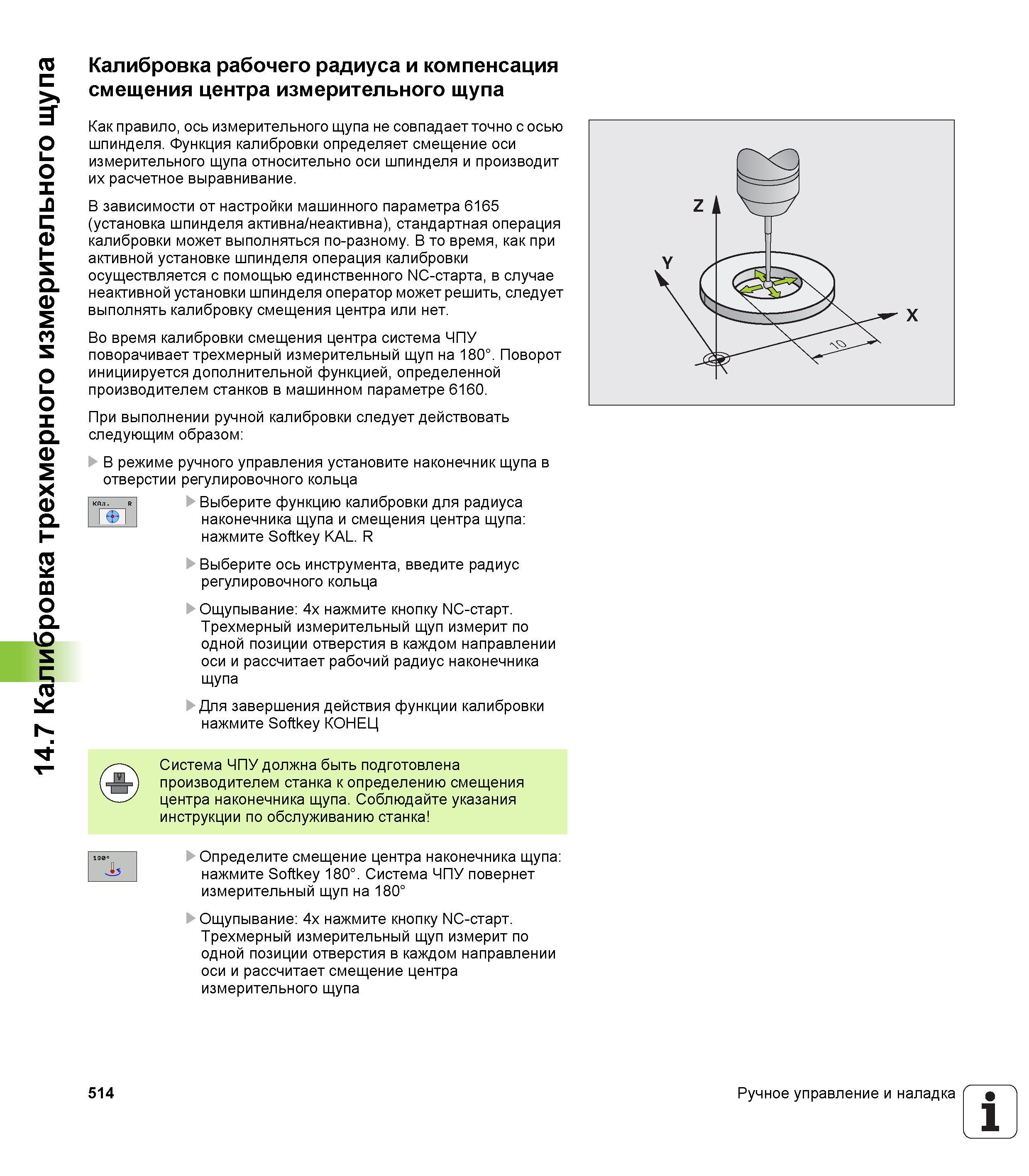

14.7 Калибровка трехмерного измерительного щупа Калибровка рабочего радиуса и компенсация смещения центра измерительного щупа Как правило, ось измерительного щупа не совпадает точно с осью шпинделя. Функция калибровки определяет смещение оси измерительного щупа относительно оси шпинделя и производит их расчетное выравнивание. В зависимости от настройки машинного параметра 6165 (установка шпинделя активна/неактивна), стандартная операция калибровки может выполняться по-разному. В то время, как при активной установке шпинделя операция калибровки осуществляется с помощью единственного NC-старта, в случае неактивной установки шпинделя оператор может решить, следует выполнять калибровку смещения центра или нет. Во время калибровки смещения центра система ЧПУ поворачивает трехмерный измерительный щуп на 180°. Поворот инициируется дополнительной функцией, определенной производителем станков в машинном параметре 6160. При выполнении ручной калибровки следует действовать следующим образом В режиме ручного управления установите наконечник щупа в отверстии регулировочного кольца Выберите функцию калибровки для радиуса наконечника щупа и смещения центра щупа нажмите Softkey KAL. R Выберите ось инструмента, введите радиус регулировочного кольца Ощупывание 4x нажмите кнопку NC-старт. Трехмерный измерительный щуп измерит по одной позиции отверстия в каждом направлении оси и рассчитает рабочий радиус наконечника щупа Для завершения действия функции калибровки нажмите Softkey КОНЕЦ г 1 Система ЧПУ должна быть подготовлена производителем станка к определению смещения центра наконечника щупа. Соблюдайте указания инструкции по обслуживанию станка Определите смещение центра наконечника щупа нажмите Softkey 180°. Система ЧПУ повернет измерительный щуп на 180° Ощупывание 4x нажмите кнопку NC-старт. Трехмерный измерительный щуп измерит по одной позиции отверстия в каждом направлении оси и рассчитает смещение центра измерительного щупа 514 Ручное управление и наладка 1
