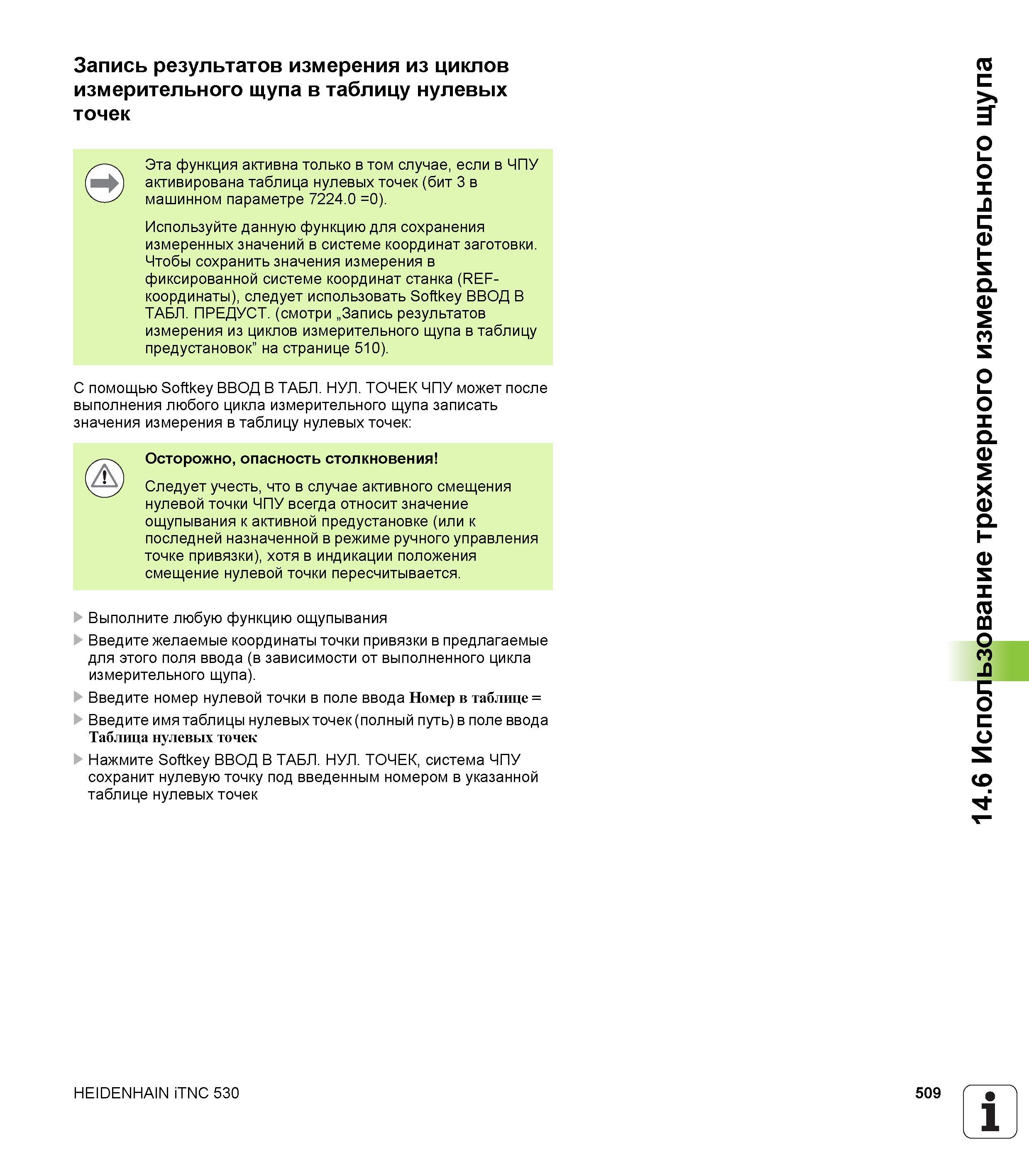

509 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.509

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 509 0509 Lab2u

Запись результатов измерения из циклов измерительного щупа в таблицу нулевых точек Эта функция активна только в том случае, если в ЧПУ активирована таблица нулевых точек (бит 3 в машинном параметре 7224.0 =0). Используйте данную функцию для сохранения измеренных значений в системе координат заготовки. Чтобы сохранить значения измерения в фиксированной системе координат станка (REF-координаты), следует использовать Softkey ВВОД В ТАБЛ. ПРЕДУСТ. (смотри „Запись результатов измерения из циклов измерительного щупа в таблицу предустановок” на странице 510). С помощью Softkey ВВОД В ТАБЛ. НУЛ. ТОЧЕК ЧПУ может после выполнения любого цикла измерительного щупа записать значения измерения в таблицу нулевых точек Осторожно, опасность столкновения Следует учесть, что в случае активного смещения нулевой точки ЧПУ всегда относит значение ощупывания к активной предустановке (или к последней назначенной в режиме ручного управления точке привязки), хотя в индикации положения смещение нулевой точки пересчитывается. Выполните любую функцию ощупывания Введите желаемые координаты точки привязки в предлагаемые для этого поля ввода (в зависимости от выполненного цикла измерительного щупа). Введите номер нулевой точки в поле ввода Номер в таблице = Введите имя таблицы нулевых точек (полный путь) в поле ввода Таблица нулевых точек Нажмите Softkey ВВОД В ТАБЛ. НУЛ. ТОЧЕК, система ЧПУ сохранит нулевую точку под введенным номером в указанной таблице нулевых точек HEIDENHAIN iTNC 530 509 1 14.6 Использование трехмерного измерительного щупа
