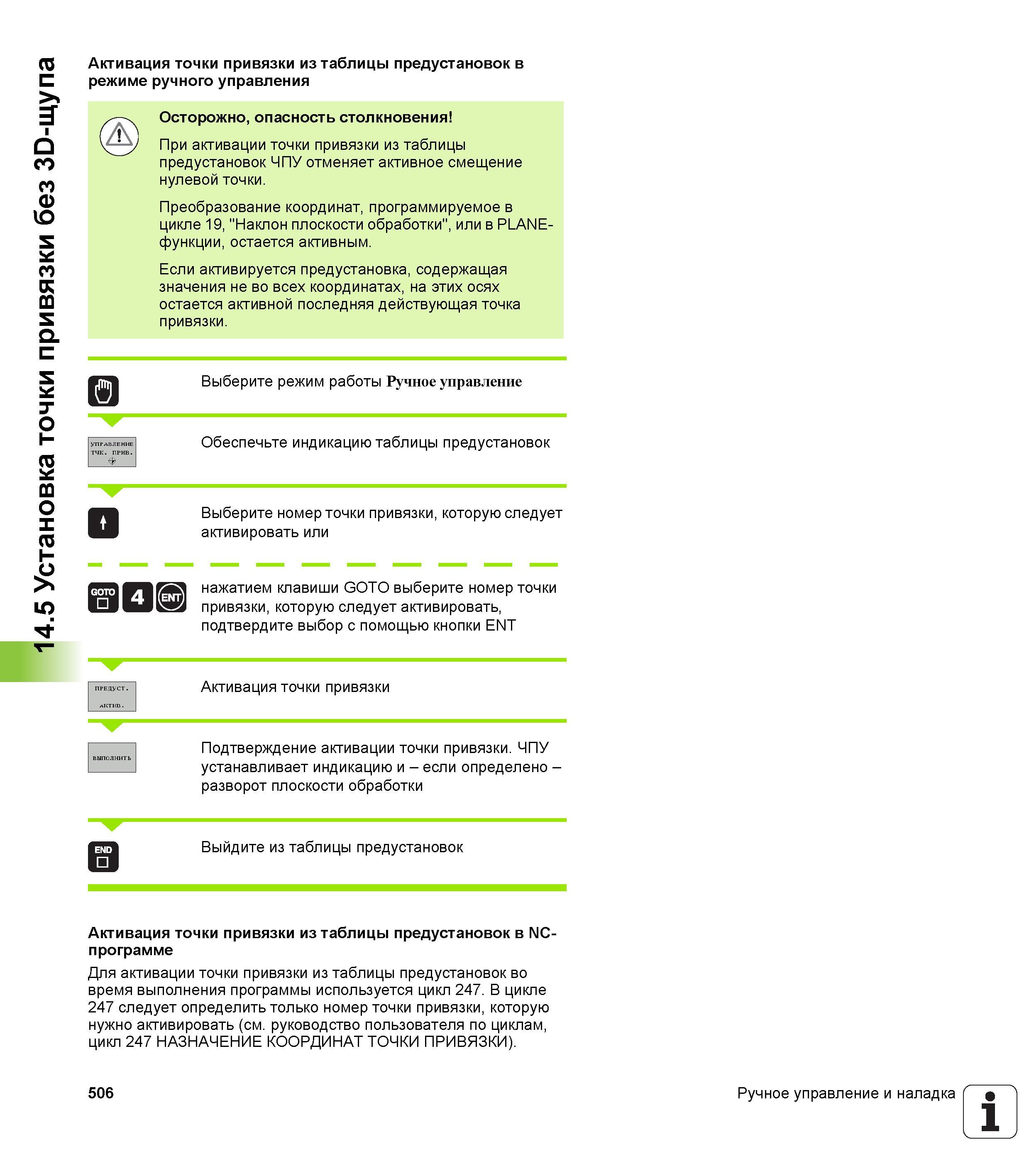

14.5 Установка точки привязки без 30-щупа Активация точки привязки из таблицы предустановок в режиме ручного управления Осторожно, опасность столкновения При активации точки привязки из таблицы предустановок ЧПУ отменяет активное смещение нулевой точки. Преобразование координат, программируемое в цикле 19, "Наклон плоскости обработки", или в PLANE-функции, остается активным. Если активируется предустановка, содержащая значения не во всех координатах, на этих осях остается активной последняя действующая точка привязки. Выберите режим работы Ручное управление Обеспечьте индикацию таблицы предустановок Выберите номер точки привязки, которую следует активировать или нажатием клавиши GOTO выберите номер точки привязки, которую следует активировать, подтвердите выбор с помощью кнопки ENT Активация точки привязки Подтверждение активации точки привязки. ЧПУ устанавливает индикацию и - если определено -разворот плоскости обработки w - Выйдите из таблицы предустановок Активация точки привязки из таблицы предустановок в NC-программе Для активации точки привязки из таблицы предустановок во время выполнения программы используется цикл 247. В цикле 247 следует определить только номер точки привязки, которую нужно активировать (см. руководство пользователя по циклам, цикл 247 НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ). 506 Ручное управление и наладка 1
