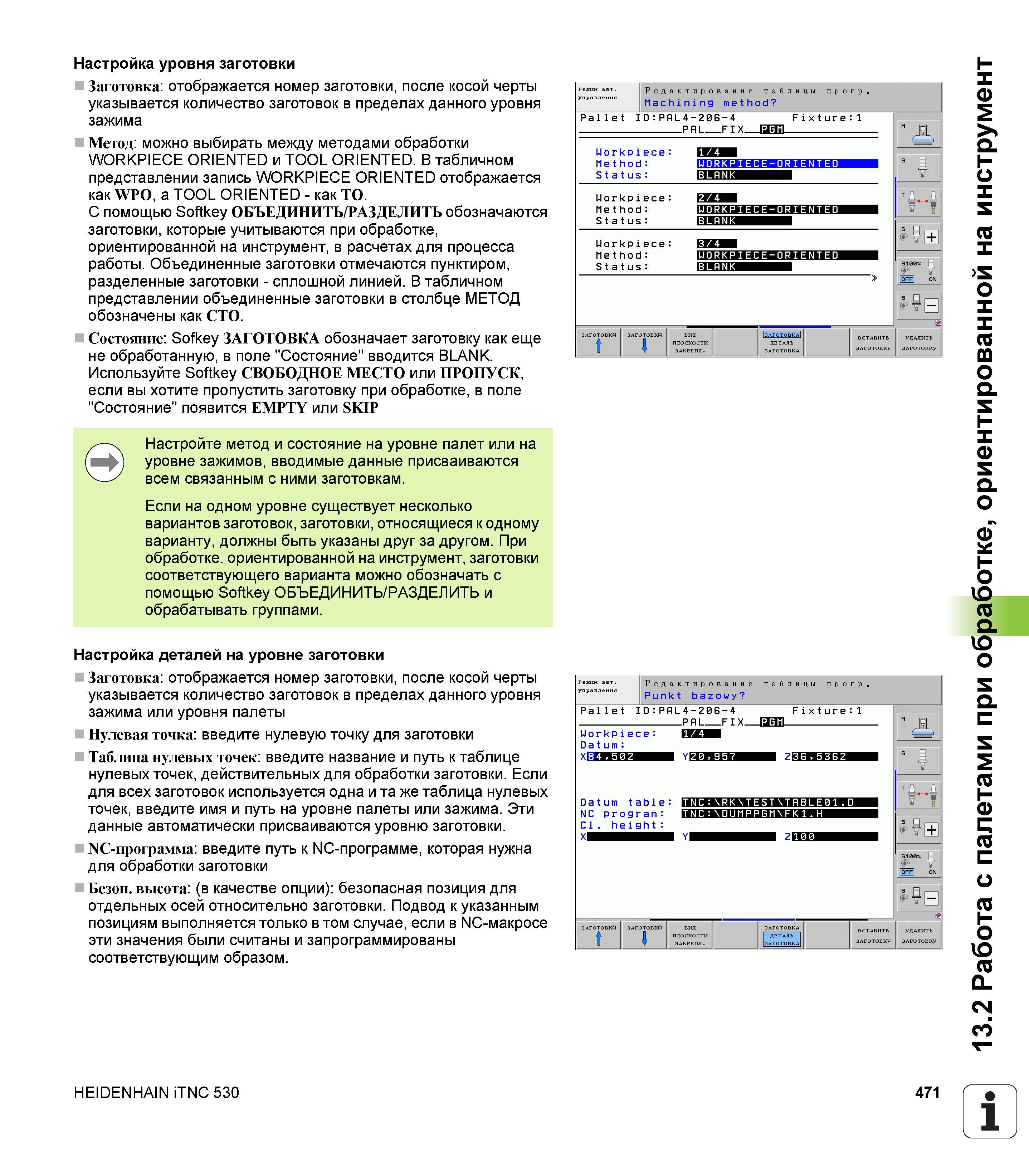

Настройка уровня заготовки Заготовка отображается номер заготовки, после косой черты указывается количество заготовок в пределах данного уровня зажима Метод можно выбирать между методами обработки WORKPIECE ORIENTED и TOOL ORIENTED. В табличном представлении запись WORKPIECE ORIENTED отображается как WPO, а TOOL ORIENTED - как TO. C помощью Softkey ОБЪЕДИНИТЬ/РАЗДЕЛИТЬ обозначаются заготовки, которые учитываются при обработке, ориентированной на инструмент, в расчетах для процесса работы. Объединенные заготовки отмечаются пунктиром, разделенные заготовки - сплошной линией. В табличном представлении объединенные заготовки в столбце МЕТОД обозначены как CTO. Состояние Sofkey ЗАГОТОВКА обозначает заготовку как еще не обработанную, в поле "Состояние" вводится BLANK. Используйте Softkey СВОБОДНОЕ МЕСТО или ПРОПУСК, если вы хотите пропустить заготовку при обработке, в поле "Состояние" появится EMPTY или SKIP Настройте метод и состояние на уровне палет или на уровне зажимов, вводимые данные присваиваются всем связанным с ними заготовкам. Если на одном уровне существует несколько вариантов заготовок, заготовки, относящиеся к одному варианту, должны быть указаны друг за другом. При обработке. ориентированной на инструмент, заготовки соответствующего варианта можно обозначать с помощью Softkey ОБЪЕДИНИТЬ/РАЗДЕЛИТЬ и обрабатывать группами. Настройка деталей на уровне заготовки Заготовка отображается номер заготовки, после косой черты указывается количество заготовок в пределах данного уровня зажима или уровня палеты Нулевая точка введите нулевую точку для заготовки Таблица нулевых точек введите название и путь к таблице нулевых точек, действительных для обработки заготовки. Если для всех заготовок используется одна и та же таблица нулевых точек, введите имя и путь на уровне палеты или зажима. Эти данные автоматически присваиваются уровню заготовки. NC-программа введите путь к NC-программе, которая нужна для обработки заготовки Безоп. высота (в качестве опции) безопасная позиция для отдельных осей относительно заготовки. Подвод к указанным позициям выполняется только в том случае, если в NC-макросе эти значения были считаны и запрограммированы соответствующим образом. HEIDENHAIN iTNC 530 471 1 13.2 Работа с палетами при обработке, ориентированной на инструмент
