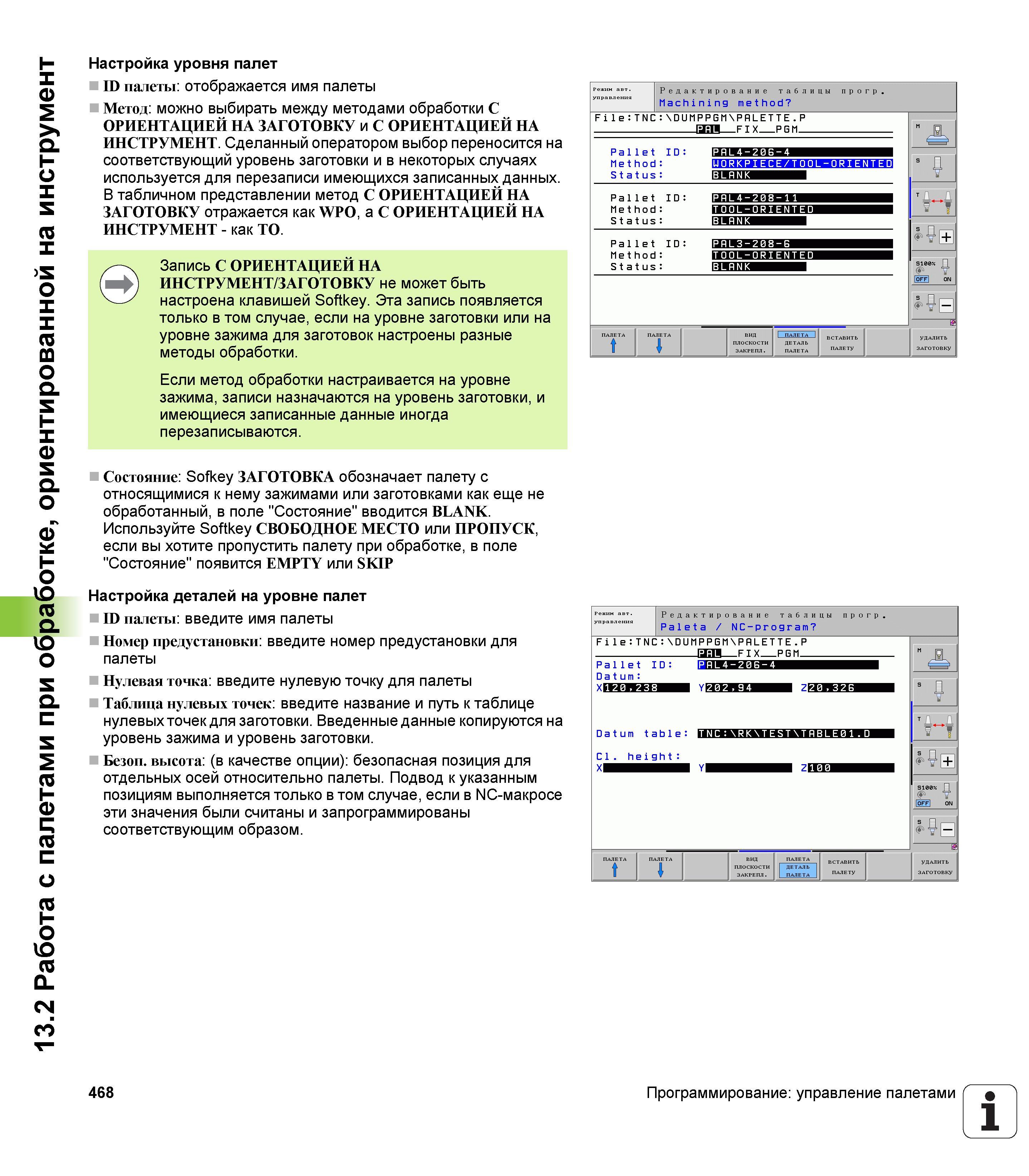

13.2 Работа с палетами при обработке, ориентированной на инструмент Настройка уровня палет ID палеты отображается имя палеты Метод можно выбирать между методами обработки С ОРИЕНТАЦИЕЙ НА ЗАГОТОВКУ и С ОРИЕНТАЦИЕЙ НА ИНСТРУМЕНТ. Сделанный оператором выбор переносится на соответствующий уровень заготовки и в некоторых случаях используется для перезаписи имеющихся записанных данных. В табличном представлении метод С ОРИЕНТАЦИЕЙ НА ЗАГОТОВКУ отражается как WPO, а С ОРИЕНТАЦИЕЙ НА ИНСТРУМЕНТ - как TO. Запись С ОРИЕНТАЦИЕЙ НА ИНСТРУМЕНТ/ЗАГОТОВКУ не может быть настроена клавишей Softkey. Эта запись появляется только в том случае, если на уровне заготовки или на уровне зажима для заготовок настроены разные методы обработки. Если метод обработки настраивается на уровне зажима, записи назначаются на уровень заготовки, и имеющиеся записанные данные иногда перезаписываются. Состояние Sofkey ЗАГОТОВКА обозначает палету с относящимися к нему зажимами или заготовками как еще не обработанный, в поле "Состояние" вводится BLANK. Используйте Softkey СВОБОДНОЕ МЕСТО или ПРОПУСК, если вы хотите пропустить палету при обработке, в поле "Состояние" появится EMPTY или SKIP Настройка деталей на уровне палет ID палеты введите имя палеты Номер предустановки введите номер предустановки для палеты Нулевая точка введите нулевую точку для палеты Таблица нулевых точек введите название и путь к таблице нулевых точек для заготовки. Введенные данные копируются на уровень зажима и уровень заготовки. Безоп. высота (в качестве опции) безопасная позиция для отдельных осей относительно палеты. Подвод к указанным позициям выполняется только в том случае, если в NC-макросе эти значения были считаны и запрограммированы соответствующим образом. 468 Программирование управление палетами
