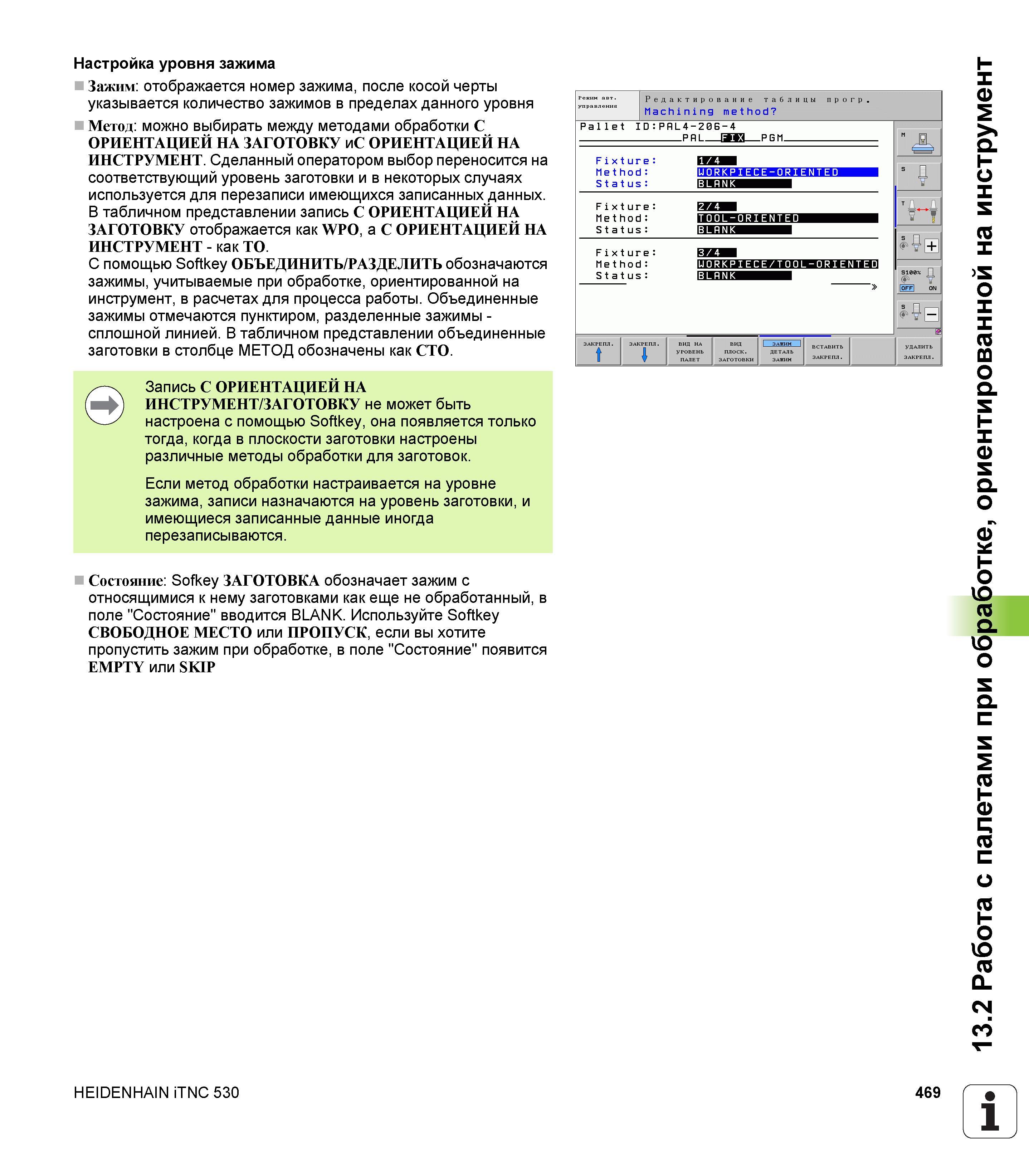

Настройка уровня зажима Зажим отображается номер зажима, после косой черты указывается количество зажимов в пределах данного уровня Метод можно выбирать между методами обработки С ОРИЕНТАЦИЕЙ НА ЗАГОТОВКУ иС ОРИЕНТАЦИЕЙ НА ИНСТРУМЕНТ. Сделанный оператором выбор переносится на соответствующий уровень заготовки и в некоторых случаях используется для перезаписи имеющихся записанных данных. В табличном представлении запись С ОРИЕНТАЦИЕЙ НА ЗАГОТОВКУ отображается как WPO, а С ОРИЕНТАЦИЕЙ НА ИНСТРУМЕНТ - как TO. C помощью Softkey ОБЪЕДИНИТЬ/РАЗДЕЛИТЬ обозначаются зажимы, учитываемые при обработке, ориентированной на инструмент, в расчетах для процесса работы. Объединенные зажимы отмечаются пунктиром, разделенные зажимы -сплошной линией. В табличном представлении объединенные заготовки в столбце МЕТОД обозначены как CTO. Запись С ОРИЕНТАЦИЕЙ НА ИНСТРУМЕНТ/ЗАГОТОВКУ не может быть настроена с помощью Softkey, она появляется только тогда, когда в плоскости заготовки настроены различные методы обработки для заготовок. Если метод обработки настраивается на уровне зажима, записи назначаются на уровень заготовки, и имеющиеся записанные данные иногда перезаписываются. Состояние Sofkey ЗАГОТОВКА обозначает зажим с относящимися к нему заготовками как еще не обработанный, в поле "Состояние" вводится BLANK. Используйте Softkey СВОБОДНОЕ МЕСТО или ПРОПУСК, если вы хотите пропустить зажим при обработке, в поле "Состояние" появится EMPTY или SKIP HEIDENHAIN iTNC 530 469 1 13.2 Работа с палетами при обработке, ориентированной на инструмент
