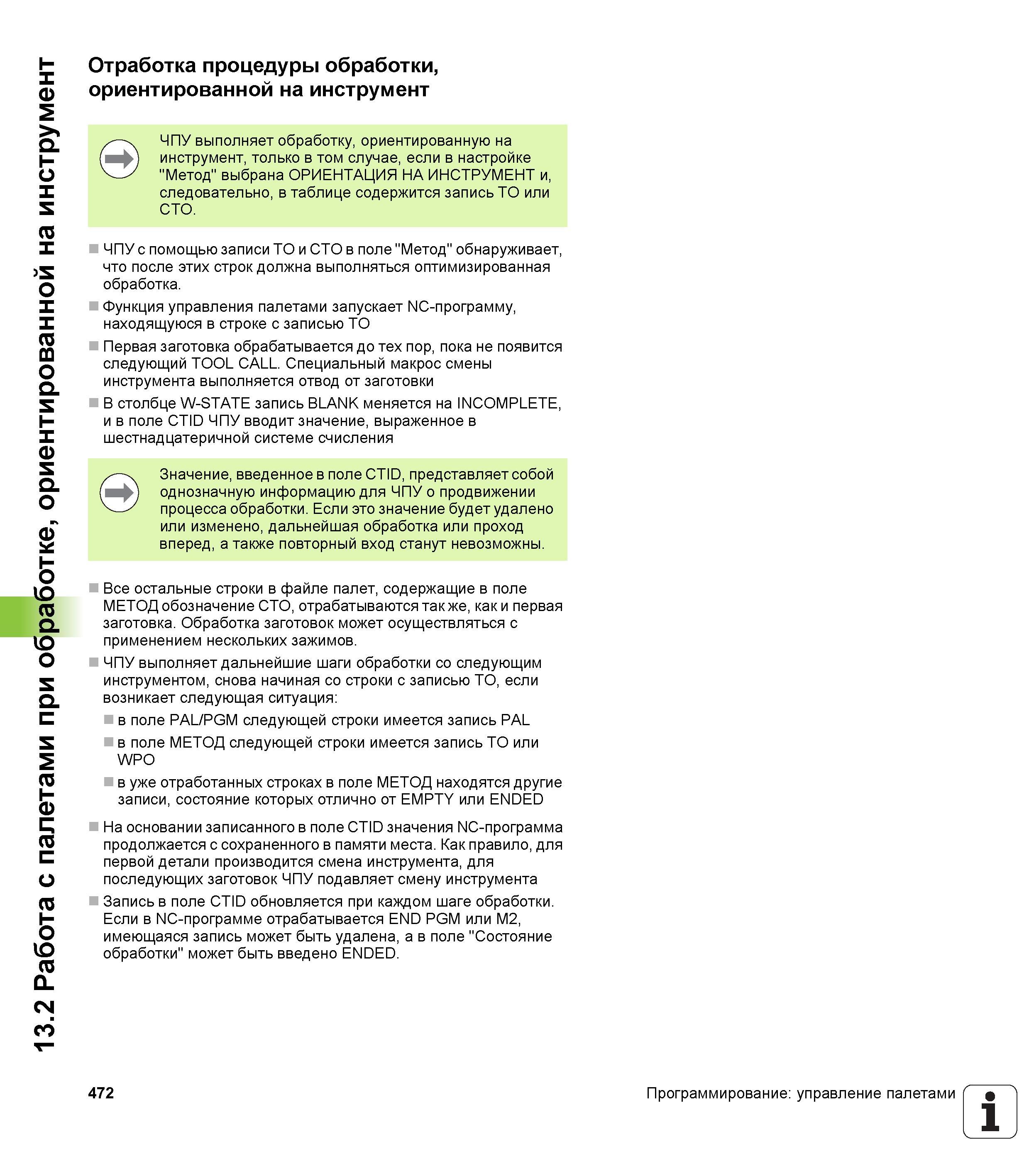

13.2 Работа с палетами при обработке, ориентированной на инструмент Отработка процедуры обработки, ориентированной на инструмент ЧПУ выполняет обработку, ориентированную на инструмент, только в том случае, если в настройке "Метод" выбрана ОРИЕНТАЦИЯ НА ИНСТРУМЕНТ и, следовательно, в таблице содержится запись TO или CTO. ЧПУ с помощью записи TO и CTO в поле "Метод" обнаруживает, что после этих строк должна выполняться оптимизированная обработка. Функция управления палетами запускает NC-программу, находящуюся в строке с записью TO Первая заготовка обрабатывается до тех пор, пока не появится следующий TOOL CALL. Специальный макрос смены инструмента выполняется отвод от заготовки В столбце W-STATE запись BLANK меняется на INCOMPLETE, и в поле CTID ЧПУ вводит значение, выраженное в шестнадцатеричной системе счисления Значение, введенное в поле CTID, представляет собой однозначную информацию для ЧПУ о продвижении процесса обработки. Если это значение будет удалено или изменено, дальнейшая обработка или проход вперед, а также повторный вход станут невозможны. Все остальные строки в файле палет, содержащие в поле МЕТОД обозначение CTO, отрабатываются так же, как и первая заготовка. Обработка заготовок может осуществляться с применением нескольких зажимов. ЧПУ выполняет дальнейшие шаги обработки со следующим инструментом, снова начиная со строки с записью TO, если возникает следующая ситуация в поле PAL/PGM следующей строки имеется запись PAL в поле МЕТОД следующей строки имеется запись TO или WPO в уже отработанных строках в поле МЕТОД находятся другие записи, состояние которых отлично от EMPTY или ENDED На основании записанного в поле CTID значения NC-программа продолжается с сохраненного в памяти места. Как правило, для первой детали производится смена инструмента, для последующих заготовок ЧПУ подавляет смену инструмента Запись в поле CTID обновляется при каждом шаге обработки. Если в NC-программе отрабатывается END PGM или M2, имеющаяся запись может быть удалена, а в поле "Состояние обработки" может быть введено ENDED. 472 Программирование управление палетами 1
