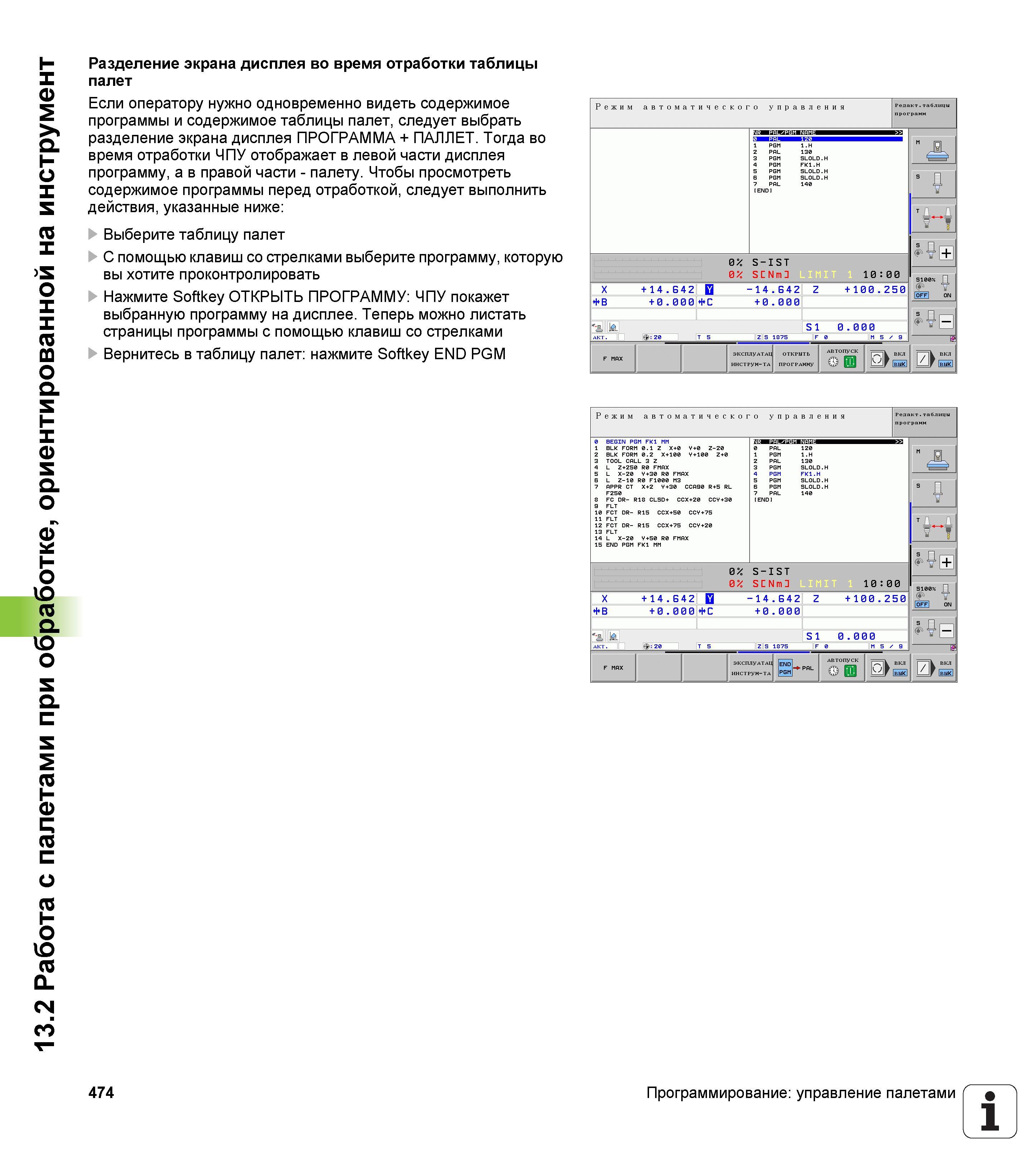

13.2 Работа с палетами при обработке, ориентированной на инструмент Разделение экрана дисплея во время отработки таблицы палет Если оператору нужно одновременно видеть содержимое программы и содержимое таблицы палет, следует выбрать разделение экрана дисплея ПРОГРАММА + ПАЛЛЕТ. Тогда во время отработки ЧПУ отображает в левой части дисплея программу, а в правой части - палету. Чтобы просмотреть содержимое программы перед отработкой, следует выполнить действия, указанные ниже Выберите таблицу палет С помощью клавиш со стрелками выберите программу, которую вы хотите проконтролировать Нажмите Softkey ОТКРЫТЬ ПРОГРАММУ ЧПУ покажет выбранную программу на дисплее. Теперь можно листать страницы программы с помощью клавиш со стрелками Вернитесь в таблицу палет нажмите Softkey END PGM Режим автоматического управления Релакт.таблицы 1 BLK FORM 0.1 Z X+0 V+0 Z-20 2 BLK FORM 0.2 X+100 V+100 Z+0 3 TOOL CALL 3 Z 4 L Z+250 R0 FMfiX 5 L X-20 V+30 R0 FMfiX Б L Z-10 R0 F1000 М3 7 RPPR ОТ X+2 V+30 CCA90 R+5 RL F250 8 FC DR- R18 CLSD+ CCX+20 CCV+30 9 FLT 10 FCT DR- R15 CCX+50 CCV+75 11 FLT 12 FCT DR- R15 CCX+75 CCV+20 13 FLT 14 L X-20 V+50 R0 FMfiX 15 END PGM FKl MM 0 PfiL 120 1 PGM 1.H 2 PfiL 130 3 PGM SLOLD.H 4 PGM FK1.H 5 PGM SLOLD.H Б PGM SLOLD.H 7 PfiL 140 END s Д 'H Яев SI00% 1Щ f offI on 0% S-IST 0 °/a S N m 1Я81Ш1 10:00 X +14.642 Q -14.Б42 Z +100.250 ФВ +0.000 ФС +0.000 В в ' i± SI 0 . 000 ЭКСПЛУАТАЦ IeNdI АВТОПУСК pqk ВКЛ Fnnx ,, -„ yy-pnL ви list ей Ей 474 Программирование управление палетами 1
