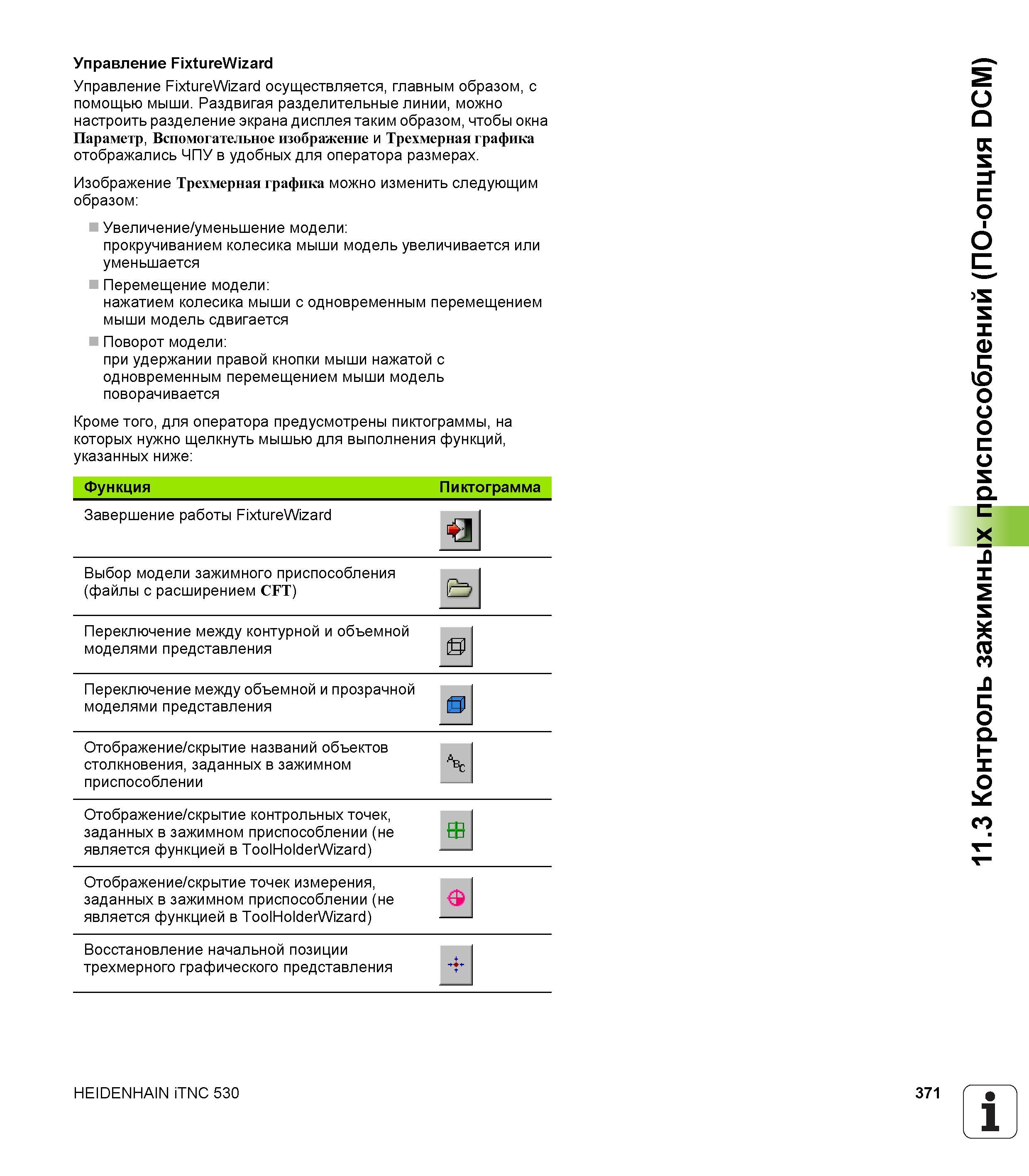

Управление FixtureWizard Управление FixtureWizard осуществляется, главным образом, с помощью мыши. Раздвигая разделительные линии, можно настроить разделение экрана дисплея таким образом, чтобы окна Параметр, Вспомогательное изображение и Трехмерная графика отображались ЧПУ в удобных для оператора размерах. Изображение Трехмерная графика можно изменить следующим образом Увеличение/уменьшение модели прокручиванием колесика мыши модель увеличивается или уменьшается Перемещение модели нажатием колесика мыши с одновременным перемещением мыши модель сдвигается Поворот модели при удержании правой кнопки мыши нажатой с одновременным перемещением мыши модель поворачивается Кроме того, для оператора предусмотрены пиктограммы, на которых нужно щелкнуть мышью для выполнения функций, указанных ниже Функция Пиктограмма Завершение работы FixtureWizard У Выбор модели зажимного приспособления (файлы с расширением CFT) Переключение между контурной и объемной моделями представления 0 Переключение между объемной и прозрачной моделями представления 0 Отображение/скрытие названий объектов столкновения, заданных в зажимном приспособлении Ч Отображение/скрытие контрольных точек, заданных в зажимном приспособлении (не является функцией в ToolHolderWizard) ffl Отображение/скрытие точек измерения, заданных в зажимном приспособлении (не является функцией в ToolHolderWizard) Восстановление начальной позиции трехмерного графического представления + t HEIDENHAIN iTNC 530 371 1 Ч _ 11.3 Контроль зажимных приспособлений (ПО-опция DCM)
