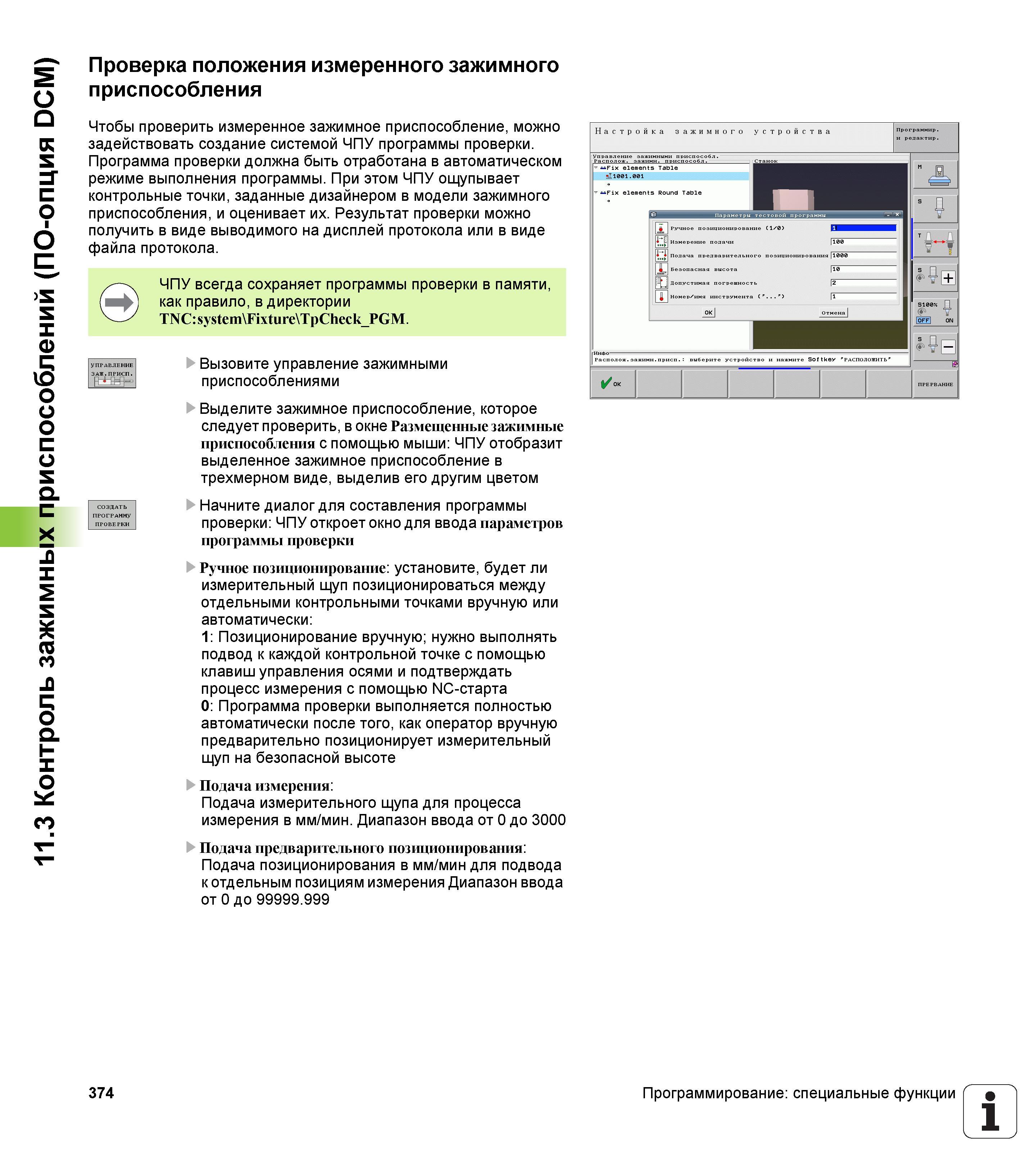

11.3 Контроль зажимных приспособлений (ПО-опция DCM) Проверка положения измеренного зажимного приспособления Чтобы проверить измеренное зажимное приспособление, можно задействовать создание системой ЧПУ программы проверки. Программа проверки должна быть отработана в автоматическом режиме выполнения программы. При этом ЧПУ ощупывает контрольные точки, заданные дизайнером в модели зажимного приспособления, и оценивает их. Результат проверки можно получить в виде выводимого на дисплей протокола или в виде файла протокола. ЧПУ всегда сохраняет программы проверки в памяти, как правило, в директории TNC:system\Fixture\TpCheck_PGM. Вызовите управление зажимными приспособлениями Выделите зажимное приспособление, которое следует проверить, в окне Размещенные зажимные приспособления с помощью мыши ЧПУ отобразит выделенное зажимное приспособление в трехмерном виде, выделив его другим цветом Начните диалог для составления программы проверки ЧПУ откроет окно для ввода параметров программы проверки Ручное позиционирование установите, будет ли измерительный щуп позиционироваться между отдельными контрольными точками вручную или автоматически 1 Позиционирование вручную; нужно выполнять подвод к каждой контрольной точке с помощью клавиш управления осями и подтверждать процесс измерения с помощью NC-старта 0 Программа проверки выполняется полностью автоматически после того, как оператор вручную предварительно позиционирует измерительный щуп на безопасной высоте Подача измерения Подача измерительного щупа для процесса измерения в мм/мин. Диапазон ввода от 0 до 3000 Подача предварительного позиционирования Подача позиционирования в мм/мин для подвода к отдельным позициям измерения Диапазон ввода от 0 до 99999.999 374 СОЗДАТЬ ПРОГРАММУ ПРОВЕРКИ Настройка зажимного устройства Программирование специальные функции 1
